高清電視常用到的壓控晶體振蕩器原廠編碼VTEUMCJANF-27.000000，領先的頻率控制解決方案供應商泰藝晶振公司推出了全新的VLCU & VLEU VCXO產品系列，具有出色的相位噪聲和低G靈敏度性能。本底噪聲低至 -175 dBC/Hz，非常適合鎖相環 (PLL) 應用或其他對時頻參考有嚴格要求的應用。如測試和儀器、光網絡通信、衛星通信、5G基站的RRH、高清視頻廣播系統等。VLCU/VLEU系列VCXO提供Clipped Sinewave或CMOS輸出，封裝尺寸為14.0 x 9.0 x 3.6 mm。

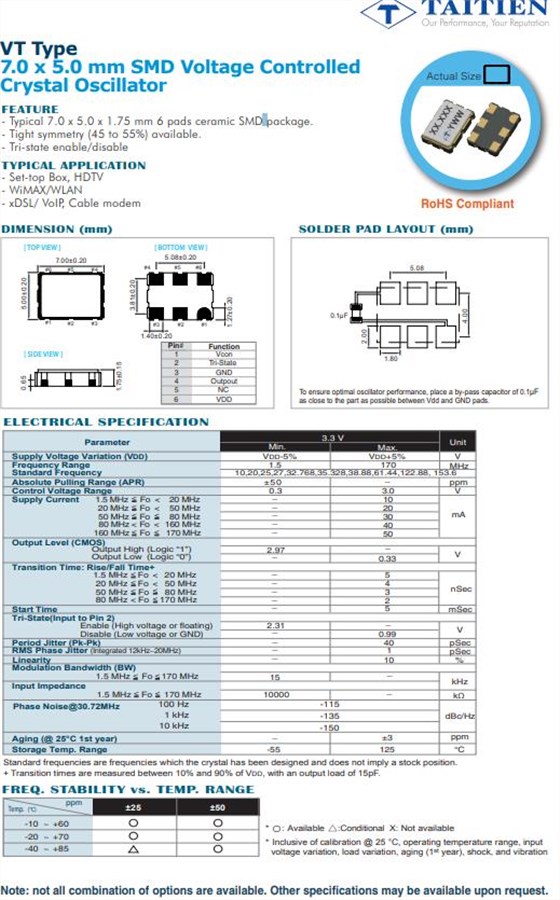

編碼VTEUMCJANF-27.000000，典型的7.0 x 5.0 x 1.75 mm 6墊陶瓷SMD封裝，頻率27MHz，輸出 CMOS ，VCXO壓控晶體振蕩器，有源晶振，電壓 3.3V ，啟用/禁用 ，6-SMD，無引線，-緊湊的對稱性(45 - 55%)可用。—三狀態啟用/禁用

典型的應用程序：機頂盒，高清電視，- WiMAX / WLAN，—xDSL/ VoIP，電纜調制解調器.

Manufacturer Part Number原廠代碼	Manufacturer品牌	Series型號	Type 類型	Frequency 頻率	Voltage - Supply電壓
VTEUALJANF-122.880000	Taitien	VT	VCXO	122.88MHz	3.3V
TSETTCJANF-19.440000	Taitien	TS	TCXO	19.44MHz	2.8 V ~ 3.3 V
TTCAMCSANF-10.000000	Taitien	TT	VCTCXO	10MHz	5V
TTEAMCSANF-10.000000	Taitien	TT	VCTCXO	10MHz	2.8 V ~ 3.3 V
TTETKLJANF-10.000000	Taitien	TT	TCXO	10MHz	2.8 V ~ 3.3 V
TTEAKLJANF-10.000000	Taitien	TT	VCTCXO	10MHz	2.8 V ~ 3.3 V
TSEATLJANF-10.000000	Taitien	TS	VCTCXO	10MHz	2.8 V ~ 3.3 V
TXETCLSANF-25.000000	Taitien	TX	TCXO	25MHz	2.8 V ~ 3.3 V
TXETCLSANF-25.000000	Taitien	TX	TCXO	25MHz	2.8 V ~ 3.3 V
TXETCLSANF-25.000000	Taitien	TX	TCXO	25MHz	2.8 V ~ 3.3 V
VTEUPCJANF-12.288000	Taitien	VT	VCXO	12.288MHz	3.3V
VTEUPCJANF-12.288000	Taitien	VT	VCXO	12.288MHz	3.3V
VTEUPCJANF-12.288000	Taitien	VT	VCXO	12.288MHz	3.3V
VTEUMCJANF-27.000000	Taitien	VT	VCXO	27MHz	3.3V
VTEUMCJANF-27.000000	Taitien	VT	VCXO	27MHz	3.3V
VTEUMCJANF-27.000000	Taitien	VT	VCXO	27MHz	3.3V
VTEUMCJANF-4.096000	Taitien	VT	VCXO	4.096MHz	3.3V
VTEUMCJANF-4.096000	Taitien	VT	VCXO	4.096MHz	3.3V
VTEUMCJANF-4.096000	Taitien	VT	VCXO	4.096MHz	3.3V
VTEUPCJANF-19.440000	Taitien	VT	VCXO	19.44MHz	3.3V
VTEUPCJANF-19.440000	Taitien	VT	VCXO	19.44MHz	3.3V
VTEUPCJANF-19.440000	Taitien	VT	VCXO	19.44MHz	3.3V
VTEUPCJANF-2.048000	Taitien	VT	VCXO	2.048MHz	3.3V
VTEUPCJANF-2.048000	Taitien	VT	VCXO	2.048MHz	3.3V
VTEUPCJANF-2.048000	Taitien	VT	VCXO	2.048MHz	3.3V
VTEUPCJANF-33.333000	Taitien	VT	VCXO	33.333MHz	3.3V
VTEUPCJANF-33.333000	Taitien	VT	VCXO	33.333MHz	3.3V
VTEUPCJANF-33.333000	Taitien	VT	VCXO	33.333MHz	3.3V
VTEUPCJANF-35.328000	Taitien	VT	VCXO	35.328MHz	3.3V
VTEUPCJANF-35.328000	Taitien	VT	VCXO	35.328MHz	3.3V
VTEUPCJANF-35.328000	Taitien	VT	VCXO	35.328MHz	3.3V
VTEUPLJANF-15.360000	Taitien	VT	VCXO	15.36MHz	3.3V
VTEUPLJANF-15.360000	Taitien	VT	VCXO	15.36MHz	3.3V
VTEUPLJANF-15.360000	Taitien	VT	VCXO	15.36MHz	3.3V
VTEUPLJANF-32.768000	Taitien	VT	VCXO	32.768MHz	3.3V
VTEUPLJANF-32.768000	Taitien	VT	VCXO	32.768MHz	3.3V
VTEUPLJANF-32.768000	Taitien	VT	VCXO	32.768MHz	3.3V
VTEUMCJANF-35.328000	Taitien	VT	VCXO	35.328MHz	3.3V
VTEUMCJANF-35.328000	Taitien	VT	VCXO	35.328MHz	3.3V
VTEUMCJANF-35.328000	Taitien	VT	VCXO	35.328MHz	3.3V

高清電視常用到的壓控晶體振蕩器原廠編碼VTEUMCJANF-27.000000，VCXO允許頻率控制范圍比較寬，實際的牽引度范圍約為±200ppm甚至更大。如果要求VCXO有源晶振的輸出頻率比石英晶體振子所能實現的頻率還要高，可采用倍頻方案。擴展調諧范圍的另一個方法是將晶體振蕩器的輸出信號與VCXO的輸出信號混頻。與單一的振蕩器相比，這種外差式的兩個振蕩器信號調諧范圍有明顯擴展。
