SMI是Crystal Technology的新興領導者。我們積極為電子社會做出貢獻,在穩步的研究和努力的基礎上,快速開發先進的水晶產品。我們專注于最新的SMD版本的日產晶振單元,時鐘OSC,TCXO,VCXO,OCXO和MCF。并提供高質量和高穩定性的產品,支持高可靠性數據,頻率范圍從16.000kHz(低)到350.000MHz(高),嚴格的質量控制和嚴格的運輸檢查。除了SMD版本,我們還可以提供通孔型產品。
SMI晶振,貼片晶振,53SMX(B)晶振,石英晶體諧振器,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶體諧振器晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定。

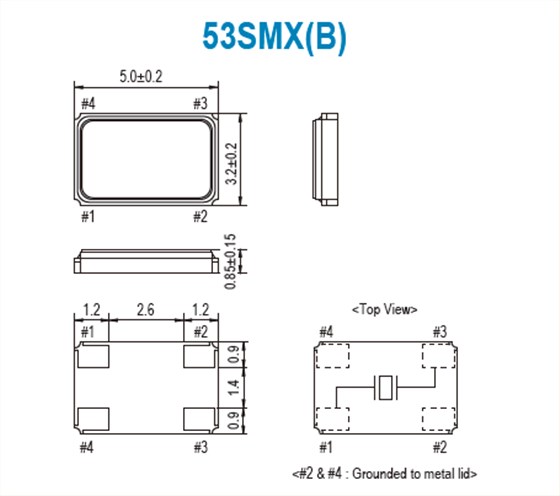

SMI晶振規格 |
單位 |
53SMX(B)晶振頻率 |
石英晶振基本條件 |
標準頻率 |
f_nom |
10~300MHZ |
標準頻率 |
儲存溫度 |
T_stg |
-40°C~+85°C |
裸存 |
工作溫度 |
T_use |
-10°C~+70°C |
標準溫度 |
激勵功率 |
DL |
100μW |
推薦:1μW~1000μW |
頻率公差 |
f_— l |
±50×10-6(標準), |
+25°C對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±50× 10-6/-20°C~+70°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
14pF |
超出標準說明,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C —+85°C,DL = 100μW |
頻率老化 |
f_age |
±5× 10-6/ year Max. |
+25°C,第一年 |
超聲波清洗:(1)使用AT-切割晶體和表面面濾波器波(SAW)/聲表面諧振器的5032貼片晶振產品,可以通過超聲波進行清洗。但是,在某些條件下,特性可能會受到影響,而且內部線路可能受到損壞。確保已事先檢查系統的適用性。(2)使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞。SMI晶振,貼片晶振,53SMX(B)晶振,石英晶體諧振器
(3)請勿清洗開啟式產品(4)對于可清洗四腳貼片晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等。(5)焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
操作:請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面。使用環境(溫度和濕度)請在規定的溫度范圍內使用進口石英晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下,會由于凝露引起故障。請避免凝露的產生。
