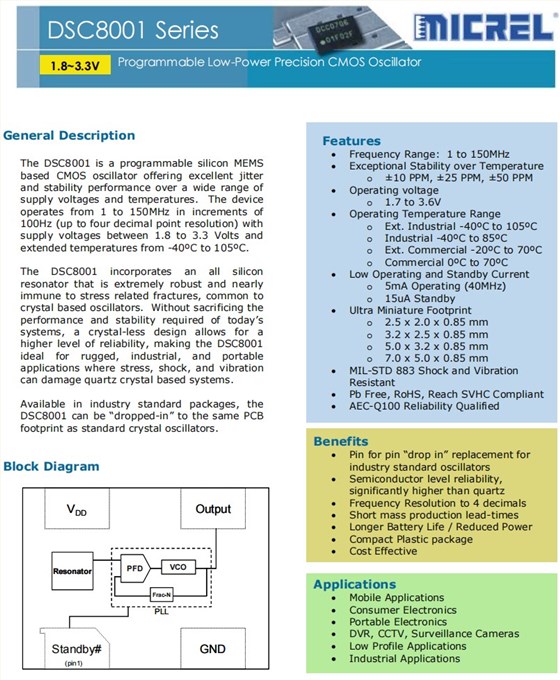

DSC8001BCE1-T,5032mm,CMOS振蕩器,Microchip有源晶振，美國進口晶振，Microchip晶振，型號：DSC8001系列，編碼為：DSC8001BCE1-T，小體積晶振尺寸：5.0x3.2mm，DSC8001是一種基于可編程硅MEMS的CMOS振蕩器，在廣泛的電源電壓和溫度范圍內提供優異的抖動和穩定性能。該設備的工作頻率從1到150MHz，增量為100Hz（高達4個小數點分辨率），電源電壓在1.8到3.3V之間，溫度從-40ºC延長到105ºC。DSC8001包含了一個全硅諧振器，它非常魯棒，幾乎不受應力相關裂縫的影響，這是石英晶體振蕩器常見的。在不犧牲當今系統所需的性能和穩定性的情況下，無晶體設計允許更高水平的可靠性，使DSC8001非常適合堅固、工業和便攜式應用，其中應力、沖擊和振動可能會損害基于石英晶體的系統。應用程序：移動應用，消費類電子產品，便攜式電子產品，DVR、CCTV、監控攝像頭，低姿態應用，工業等應用。
DSC8001BCE1-T,5032mm,CMOS振蕩器,Microchip有源晶振,產品特點：
頻率范圍：1至150MHz，
卓越的溫度穩定性：±10PPM、±25PPM、±50PPM
工作電壓：1.7至3.6V石英晶振
工作溫度范圍：外部工業-40ºC至105ºC，工業-40ºC至85ºC，外部商用-20ºC至70ºC，商用0ºC至70ºC
低工作和備用電流：5mA工作（40MHz），15uA待機
超小型占地面積：2.5x2.0x0.85mm，3.2x2.5x0.85mm，5.0x3.2x0.85mm，7.0x5.0x0.85mm
MIL-STD 883沖擊和振動，抵抗的
無鉛，RoHS，達到SVHC標準
AEC-Q100可靠性合格

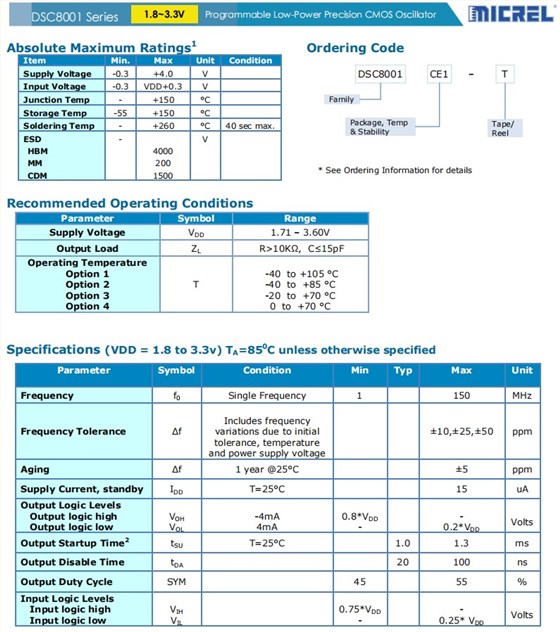

DSC8001BCE1-T,5032mm,CMOS振蕩器,Microchip有源晶振,參數表
Parameter
Symbol
Condition
Min
Typ
Max
Unit
Frequency
f0
Single Frequency
1
150
MHz
Frequency Tolerance
Δf
Includes frequency
variations due to initial
tolerance, temperature
and power supply voltage
±10,±25,±50
ppm
Aging
Δf
1 year @25°C
±5
ppm
Supply Current, standby
IDD
T=25°C
15
uA
Output Logic Levels
Output logic high
Output logic low
VOH
VOL
-4mA
4mA
0.8*VDD
-
-
0.2*VDD
Volts
Output Startup Time2
tSU
T=25°C
1.0
1.3
ms
Output Disable Time
tDA
20
100
ns
Output Duty Cycle
SYM
45
55
%
Input Logic Levels
Input logic high
Input logic low
VIH
VIL
0.75*VDD
-
-
0.25* VDD
Volts

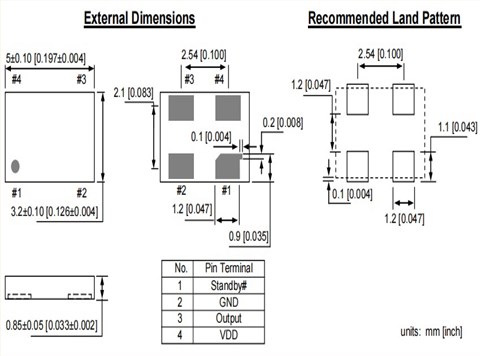

DSC8001BCE1-T,5032mm,CMOS振蕩器,Microchip有源晶振,尺寸圖
