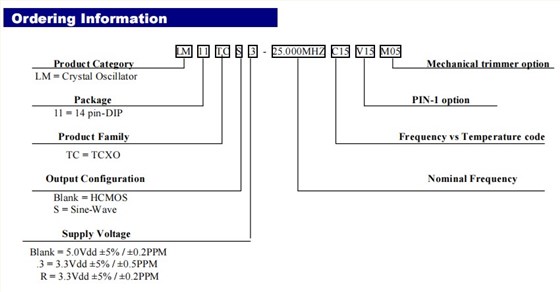

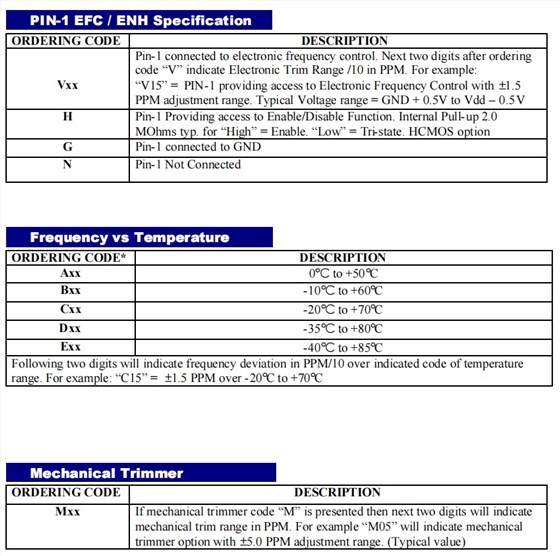

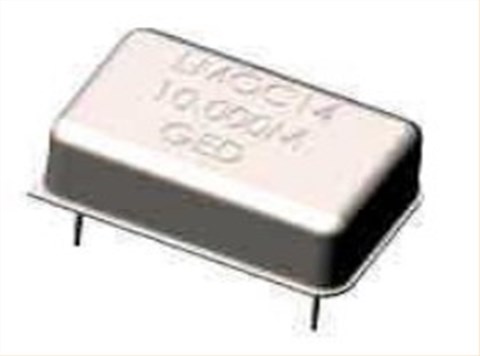

LM11TCS.3-25000MHzC15V15M05,GED品牌,TCXO溫補晶振，美國進口晶振，GED晶振，型號：LM11TC系列，編碼為：LM11TCS.3-25000MHzC15V15M05，電源電壓：3.3V，頻率：25.000MHz，精度：±1.5ppm，工作溫度范圍：-20℃至+70℃，“M05”將表示具有±5.0PPM調整范圍的機械修剪器選項，尺寸：0.8x0.5MAX，14引腳DIP，HCMOS輸出晶振，TCXO晶體振蕩器，有源晶振，石英晶體振蕩器，石英晶振，具有低抖動晶振，低功耗晶振，低電壓晶振，低相位噪聲晶振等特點，應用于：移動通訊晶振，無線網絡晶振，物聯網晶振，導航晶振，北斗定位晶振等應用。
LM11TCS.3-25000MHzC15V15M05,GED品牌,TCXO溫補晶振，產品特點：
頻率從10到125MHz
超溫穩定性低至±0.5PPM有源晶振
溫度范圍廣，最高可達-40°C至+85°C
電源電壓5.0V或3.3V
HCMOS/TTL或正弦波輸出
自定義頻率的快速周轉

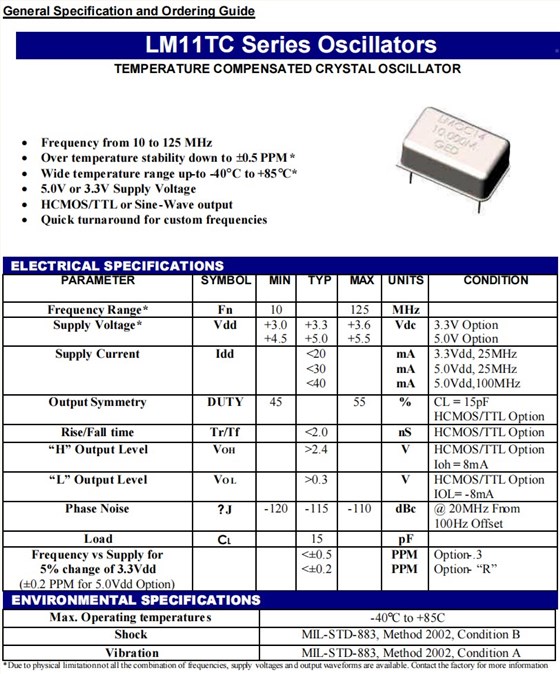

LM11TCS.3-25000MHzC15V15M05,GED品牌,TCXO溫補晶振,參數表
PARAMETER
SYMBOL
MIN
TYP
MAX
UNITS
CONDITION
Frequency Range *
Fn
25
MHz
Supply Voltage *
Vdd
+3.0
+4.5
+3.3
+5.0
+3.6
+5.5
Vdc
3.3V Option
5.0V Option
Supply Current
Idd
<20
<30
<40
mA
mA
mA
3.3Vdd, 25MHz
5.0Vdd, 25MHz
5.0Vdd,100MHz
Output Symmetry
DUTY
45
55
%
CL = 15pF
HCMOS/TTL Option
Rise/Fall time
Tr/Tf
<2.0
nS
HCMOS/TTL Option
“H” Output Level
VOH
>2.4
V
HCMOS/TTL Option
Ioh = 8mA
“L” Output Level
VOL
>0.3
V
HCMOS/TTL Option
IOL= - 8mA
Phase Noise
?J
- 120
- 115
- 110
dBc
@ 20MHz Fnom
100Hz Offset
Load
CL
15
pF
Frequency vs Supply for
5% change of 3.3Vdd
(±0.2 PPM for 5.0Vdd Option)
<±0.5
<±0.2
PPM
PPM
Option-.3
Option- “R”

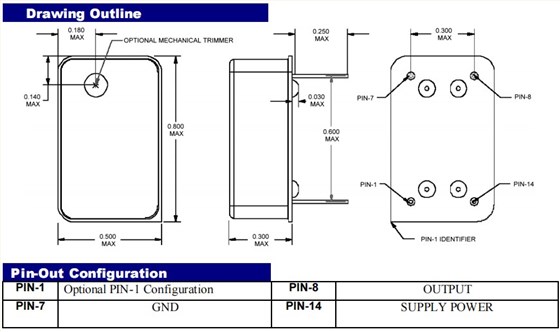

LM11TCS.3-25000MHzC15V15M05,GED品牌,TCXO溫補晶振,尺寸圖
