Transko振蕩器應用筆記

Transko生產的振蕩器可分為四類：

1，Clock oscillator時鐘振蕩器

2.，VCXO壓控晶體振蕩器

3，(VC) TCXO壓控溫補晶體振蕩器

4，(VC) OCXO 恒溫晶體振蕩器

晶體振蕩器制造的基本工藝：在組裝過程中，在振蕩器模塊的輸入輸出端上安裝有薄膜金屬涂層晶體。晶體安裝在模塊上后進行校準。0然后將零件密封并進行最終測試。

什么是頻率穩定性？

當產生石英晶體振蕩器時，術語“頻率穩定性”包括由所有原因引起的頻率變化：

1，校準

2，工作溫度范圍

3，震驚

4，振動

5，濕度

6，輸入的電壓

7，老化

8，負荷的變化

什么是邏輯級別？

邏輯電級是一個信號可以具有的有限數量的狀態之一。邏輯電平通常由信號和地線（或其他一些常見的參考點）之間的電壓差來表示，盡管也存在其他標準。表示每個狀態的電壓電平的范圍取決于所使用的邏輯族。下面是一些振蕩器的邏輯族。

1， TTL

2，CMOS

3，HCMOS

4， LVDS差分晶體振蕩器

5， ECL

6，(LV) PECL

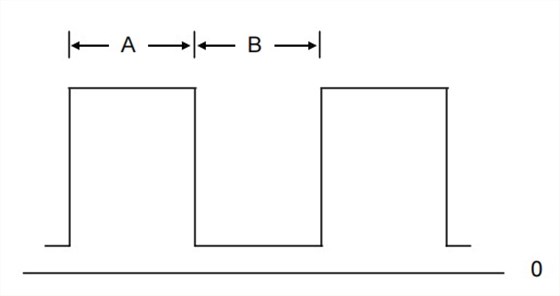

什么是對稱？

對稱項涉及開關脈沖關系（在指定電壓水平下測量）

理想情況下，A和B是相同的。兩者之間的對稱性用百分比表示出來了。（例如；50/50 = 50%開啟，50%折扣；60/40 = 60%開啟，40%折扣）

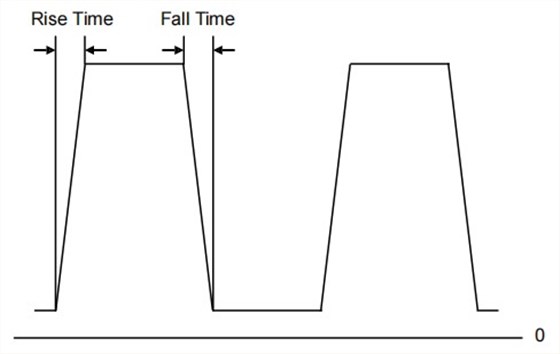

什么是上升和下降時間？

上升時間（Tr）定義了脈沖達到規定的最小值“1”水平所需的時間。下降時間（Tf）是下降至指定的最大“0”水平所需的時間：

理想是完美的方波，但波很少是完美的，所以必須確定升降時間。

什么是輸出？

這個術語定義了振蕩器將驅動的門負載數。石英晶體振蕩器必須具有足夠的匯電流能力，必須能夠提供足夠的電流來提供若干門負載。

啟用/禁用與。三態模式？

三狀態模式類似于啟用/禁用模式。當你在針1上有一個“邏輯1”，單位工作與正常“啟用”產生指定的輸出。當引腳1是“邏輯0”時，它會進入高阻抗或三態模式。三態模式允許客戶將振蕩器從其電路中移除，而無需物理地移除它。它是有用的調整，測試或故障射擊他們的板。但禁用模式低于其正常工作電流，但沒有完全切斷，這意味著有電流浮動。因此，如果未使用，控制針可以保持打開。

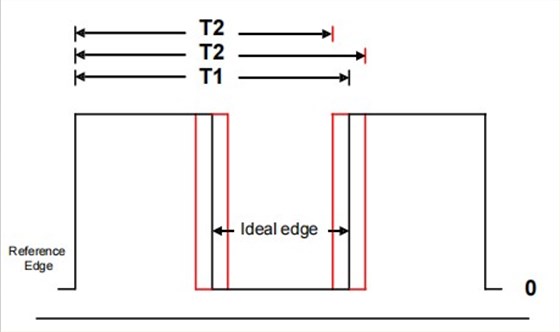

什么是抖動？

抖動是一個周期信號的一個特征的時間變化。抖動來自很多來源。周期到周期抖動是信號相鄰周期之間的時間差。峰值到峰值的周期抖動是最壞的情況。周期抖動是一個時鐘信號的最大變化。均方根周期抖動是峰值頂點周期抖動的標準偏差。我們將峰值近似為均方根值的7倍。周期抖動可以在每個周期中測量，而不是在多個周期中測量。

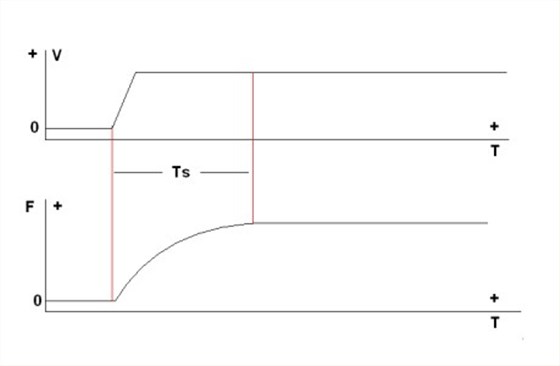

啟動時間是什么？

啟動時間是從施加到振蕩器輸出的電壓開始穩定的時間周期。

什么是相位噪聲？

相位噪聲是對有源晶振振蕩器短期頻率不穩定性的一種測量方法。它被測量為單邊帶噪聲，由頻率的變化引起，以分貝吹的振幅在振蕩器的工作頻率使用1 Hz帶寬在兩個或更多的頻率位移從振蕩器的工作頻率。

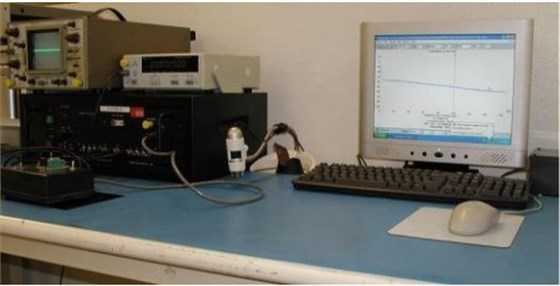

由Transko（TPNA-2001A）建造的相位噪聲測量設備，非常適合振蕩器。

Transko振蕩器產品：

Image	Part No.	RoHS/Reach	Package	Logic (Output)	Supply Voltage(s)	Frequency
	TG22	Compliant	2.5 X 2.0 Ceramic 6 PAD SMD	LVCMOS, LVDS, LVPECL	2.5V ~ 3.3V	10.000MHz ~ 1500.000MHz
	TST22	Compliant	2.5 X 2.0 Ceramic 6 PAD SMD	LVDS, LVPECL, CML, HCSL	1.8V ~ 3.3V	15.000MHz ~ 2100.000MHz
	TST32	Compliant	3.2 X 2.5 Ceramic 6 PAD SMD	LVDS, LVPECL, CML, HCSL	1.8V ~ 3.3V	15.000MHz ~ 2100.000MHz
	TST53	Compliant	5.0 X 3.2 Ceramic 8 PAD SMD	LVCMOS, LVDS, LVPECL, CML, HCSL	1.8V ~ 3.3V	15.000MHz ~ 2100.000MHz
	TST75	Compliant	7.0 X 5.0 Ceramic 8 PAD SMD	LVCMOS, LVDS, LVPECL, CML, HCSL	1.8V ~ 3.3V	15.000MHz ~ 2100.000MHz
	TSS	Compliant	14.3 x 8.7 PCB base 4 PAD SMD	SINE WAVE	3.3V, 5.0V	6.000MHz ~ 190.000MHz
	TSD	Compliant	14.3 x 8.7 PCB base 4 PAD SMD	HCMOS	3.3V, 5.0V	1KHz ~ 250.000MHz
	TMM	Compliant	2.0X1.6; 2.5X2.0; 3.2X2.5; 5.0X3.2; 7.0X5.0 4 PAD SMD	HCMOS	1.8V to 3.3V	MEMS Oscillator 1.000MHz ~ 110.000MHz
	TSM16	Compliant	1.6 X 1.2 Ceramic 4 PAD SMD	HCMOS	1.8V, 2.5V, 3.3V	1.000MHz ~ 80.000MHz
	TP21	Compliant	2.0 X 1.6 Ceramic 4 PAD SMD	HCMOS	1.8V ~ 3.3V	1.000MHz ~ 200.000MHz
	TSL21	Compliant	2.0 X 1.6 Ceramic 4 PAD SMD	HCMOS	1.8V, 2.5V, 3.3V, 5.0V	32.768kHz
	TSM21	Compliant	2.0 X 1.6 Ceramic 4 PAD SMD	HCMOS	1.8V, 2.5V, 3.3V	1.000MHz ~ 80.000MHz
	TLP22	Compliant	2.5 X 2.0 Ceramic 4 PAD SMD	HCMOS	1.8V ~ 3.3V (10uA max.)	32.768kHz
	THC22	Compliant	2.5 X 2.0 Ceramic 6 PAD SMD	HCSL	1.8V ~ 3.3V	13.500MHz ~ 156.25MHz
	TP22	Compliant	2.5 X 2.0 Ceramic 4 PAD SMD	HCMOS	1.8V ~ 3.3V	1.000MHz ~ 200.000MHz
	TP22A	Compliant	2.5 X 2.0 Ceramic 6 PAD SMD	HCMOS LVDS LVPECL	2.5V, 3.3V	10.000MHz ~1500.000MHz
	TSL22	Compliant	2.5 X 2.0 Ceramic 4 PAD SMD	HCMOS	1.8V, 2.5V, 2.8V 3.0V, 3.3V	32.768kHz (156kHz ~ 1MHz available )
	TPSM2	Compliant	2.5 X 2.0 Ceramic 6 PAD SMD	LVPECL	2.5V ~ 3.3V	13.500MHz ~ 156.250MHz
	TLSM2	Compliant	2.5 X 2.0 Ceramic 6 PAD SMD	LVDS	1.8V ~ 3.3V	13.500MHz ~ 156.250MHz
	TSM22	Compliant	2.5 X 2.0 Ceramic 4 PAD SMD	HCMOS	1.0V ~ 5.0V	0.750MHz ~ 125.000MHz
	TEL31	Compliant	3.2 X1.5 Ceramic 4 PAD SMD	HCMOS	1.8V ~ 3.3V (1.5uA max)	32.768kHz
	TEL32	Compliant	3.2 X 2.5 Ceramic 4 PAD SMD	HCMOS	1.8V ~ 5.0V (1.5uA max)	32.768kHz
	TG32	Compliant	3.2 X 2.5 Ceramic 6 PAD SMD	HCMOS LVDS LVPECL	2.5V, 3.3V	10.000MHz ~1500.000MHz
	THS32	Compliant	3.2 X 2.5 Ceramic 6 PAD SMD	HCMOS	2.5V ~ 3.3V	2.500MHz ~55.000MHz
	TLP32	Compliant	3.2 X 2.5 Ceramic 4 PAD SMD	HCMOS	1.8V ~ 3.3V (10uA max.)	32.768kHz
	THC32	Compliant	3.2 X 2.5 Ceramic 6 PAD SMD	HCSL	1.8V ~ 3.3V	13.500MHz ~ 160.000MHz
	TPSM3	Compliant	3.2 X 2.5 Ceramic 6 PAD SMD	LVPECL	2.5V ~ 3.3V	13.500MHz ~ 156.250MHz
	TLSM3	Compliant	3.2 X 2.5 Ceramic 6 PAD SMD	LVDS	1.8V ~ 3.3V	13.500MHz ~ 200.000MHz
	TP32	Compliant	3.2 X 2.5 Ceramic 4 PAD SMD	HCMOS	1.8V ~ 3.3V	1.000MHz ~ 200.000MHz
	TSM32	Compliant	3.2 X 2.5 Ceramic 4 PAD SMD	HCMOS	1.0V ~ 5.0V	1.000MHz ~ 156.250MHz
	TSL32	Compliant	3.2 X 2.5 Ceramic 4 PAD SMD	HCMOS	1.8V ~ 5.0V	32.768kHz (25kHz ~ 1MHz available )
	TCP53	Compliant	5.0 X 3.2 Ceramic 4 PAD SMD	HCMOS Spread Spectrum LOW EMI	2.5V, 3.3V	1.000MHz ~ 200.000MHz
	TSM53	Compliant	5.0 X 3.2 Ceramic 4 PAD SMD	HCMOS TTL CMOS/TTL	1.0V ~ 5.0V	1.000MHz ~ 200.000MHz
	TGM5	Compliant	5.0 X 3.2 Ceramic 6 PAD SMD	LVDS LVPECL	2.5V ~ 3.3V	25.000MHz ~ 200.000MHz
	TLSM5	Compliant	5.0 X 3.2 Ceramic 6 PAD SMD	LVDS	1.8V ~ 3.3V	12.000MHz ~ 800.000MHz
	TP53A	Compliant	5.0 X 3.2 Ceramic 6 PAD SMD	HCMOS LVDS LVPECL	2.5V, 3.3V	10.000MHz ~ 1500MHz
	THC53	Compliant	5.0 X 3.2 Ceramic 6 PAD SMD	HCSL	1.8V ~ 3.3V	13.500MHz ~ 160.000MHz
	TPSM5	Compliant	5.0 X 3.2 Ceramic 6 PAD SMD	LVPECL	2.5V ~ 3.3V	0.750MHz ~ 800.000MHz
	TP53	Compliant	5.0 X 3.2 Ceramic 4 PAD SMD	HCMOS	1.8V ~ 3.3V	1.000MHz ~ 200.000MHz
	TSL53	Compliant	5.0 X 3.2 Ceramic 4 PAD SMD	CMOS	1.0V ~ 5.0V	32.768kHz (25kHz ~ 1MHz available )
	TCP75	Compliant	7.0 X 5.0 Ceramic 4 PAD SMD	HCMOS Spread Spectrum LOW EMI	2.5V, 3.3V	1.000MHz ~ 200.000MHz
	TP75	Compliant	7.0 X 5.0 Ceramic 4 PAD SMD	HCMOS	1.8V ~ 3.3V	1.000MHz ~ 200.000MHz
	TP75A	Compliant	7.0 X 5.0 Ceramic 6 PAD SMD	HCMOS LVDS LVPECL	2.5V, 3.3V	10.000MHz ~ 1500MHz
	TSL75	Compliant	7.0 X 5.0 Ceramic 4 PAD SMD	HCMOS	1.8V ~ 5.0V	32.768kHz (25kHz ~ 1MHz available )
	TSM75	Compliant	7.0 X 5.0 Ceramic 4 PAD SMD	HCMOS	1.8V, 2.5V, 2.8V 3.0V, 3.3V,5.0V	1.000MHz ~ 200.000MHz
	TLSM	Compliant	7.0 X 5.0 Ceramic 6 PAD SMD	LVDS	1.8V ~ 3.3V	12.000MHz ~ 800.000MHz
	TPSM	Compliant	7.0 X 5.0 Ceramic 6 PAD SMD	LVPECL	2.5V ~ 3.3V	12.000MHz ~ 800.000MHz
	THCSL	Compliant	7.0 X 5.0 Ceramic 6 PAD SMD	HCSL	2.5V, 3.3V	13.500MHz ~ 200.000MHz
	TGM	Compliant	7.0 X 5.0 Ceramic 6 PAD SMD	LVDS LVPECL	2.5V, 3.3V	25.000MHz ~ 200.000MHz
	TSP	Compliant	14.0 X 9.8 Plastic 4 PIN SMD	HCMOS TTL CMOS/TTL	3.3V, 5.0V	1.000MHz ~ 125.000MHz
	TLS	Compliant	14.5 X 9.2 PCB base 6 PAD SMD	LVDS	2.5V ~ 5.0V	0.750MHz ~ 800.000MHz
	TPS	Compliant	14.5 X 9.2 PCB base 6 PAD SMD	LVPECL	2.5V, 3.3V	12.000MHz ~ 800.000MHz
	TPS-1236	Compliant	14.3 X 8.7 PCB base 4 PAD SMD	HCMOS	3.3V	24.576MHz ~ 49.152MHz
	SXO	Compliant	8 pin DIP / 14 pin DIP Through Hole	CMOS TTL HCMOS/TTL	1.8V ~ 5.0V	200Hz ~ 300.000MHz
	SXS	Compliant	8 pin DIP / 14 pin DIP Through Hole	SINE WAVE	3.3V, 5.0V	6.000MHz ~ 190.000MHz
	SXL	Compliant	8 pin DIP / 14 pin DIP Through Hole	LVDS	3.3V, 5.0V	0.750MHz ~ 800.000MHz
	SXP	Compliant	8 pin DIP / 14 pin DIP Through Hole	PECL	3.3V, 5.0V	0.750MHz ~ 800.000MHz
	ECP	Compliant	14 pin DIP Full size Through Hole	PECL	3.3V, 5.0V	0.750MHz ~ 800.000MHz
	EXO	Compliant	14 pin DIP Full size Through Hole	ECL	-5.2V	10.000MHz ~ 250.000MHz
