KYOCERA晶振,無源晶振,CX2016DB晶振,CX2016DB16000D0FLJCC晶振,石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

京瓷晶振為了人類和社會的進步與發展以獨創性和高品質，不斷創造新價值。為此追求2016晶振事物的本質，力求提高品質以自身的技術、視角，開拓適應時代和市場需求的價值。同時在開展各項事業時，以“創造超出顧客期望值的價值”為信念，承諾“帶來感動和歡喜的表現（技術、品質和適應能力）”.

京瓷晶振規格	單位	CX2016DB晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	16~60MHZ	標準頻率
儲存溫度	T_stg	-40°C～+85°C	裸存
工作溫度	T_use	-10°C～+70°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW～100μW
頻率公差	f_— l	±15× 10-6(標準), (±15 × 10-6～±50 × 10-6可用)	+25°C對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.vanban.cn/
頻率溫度特征	f_tem	±15× 10-6/-20°C～+70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
頻率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

KYOCERA無源石英諧振器型號列表:

Series型號	Type 系列	Frequency	Operating Temperature 工作溫度	Package / Case包裝/封裝	Size / Dimension 尺寸	Height - Seated (Max)高度
CX2016DB, Kyocera	MHz Crystal	16MHz	-30°C ~ 85°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.018" (0.45mm)
CX2016DB, Kyocera	MHz Crystal	16MHz	-30°C ~ 85°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.018" (0.45mm)
CX2016DB, Kyocera	MHz Crystal	16MHz	-30°C ~ 85°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.018" (0.45mm)
CT2016DB, Kyocera	MHz Crystal	38.4MHz	-30°C ~ 105°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.026" (0.65mm)
CT2016DB, Kyocera	MHz Crystal	38.4MHz	-30°C ~ 105°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.026" (0.65mm)
CT2016DB, Kyocera	MHz Crystal	38.4MHz	-30°C ~ 105°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.026" (0.65mm)
CX3225SB, Kyocera	MHz Crystal	54MHz	-40°C ~ 85°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.024" (0.60mm)
CX3225SB, Kyocera	MHz Crystal	54MHz	-40°C ~ 85°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.024" (0.60mm)
CX3225SB, Kyocera	MHz Crystal	54MHz	-40°C ~ 85°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.024" (0.60mm)

KYOCERA無源石英諧振器編碼列表:

Manufacturer Part Number原廠編碼	Manufacturer廠家	Series型號	Type 系列	Frequency	Operating Temperature 工作溫度	Package / Case包裝/封裝	Size / Dimension 尺寸	Height - Seated (Max)高度
CX2016DB16000D0FLJCC	AVX Corp/Kyocera Corp	CX2016DB, Kyocera	MHz Crystal	16MHz	-30°C ~ 85°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.018" (0.45mm)
CX2016DB16000D0FLJCC	AVX Corp/Kyocera Corp	CX2016DB, Kyocera	MHz Crystal	16MHz	-30°C ~ 85°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.018" (0.45mm)
CX2016DB16000D0FLJCC	AVX Corp/Kyocera Corp	CX2016DB, Kyocera	MHz Crystal	16MHz	-30°C ~ 85°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.018" (0.45mm)
CT2016DB38400C0FLHA2	AVX Corp/Kyocera Corp	CT2016DB, Kyocera	MHz Crystal	38.4MHz	-30°C ~ 105°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.026" (0.65mm)
CT2016DB38400C0FLHA2	AVX Corp/Kyocera Corp	CT2016DB, Kyocera	MHz Crystal	38.4MHz	-30°C ~ 105°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.026" (0.65mm)
CT2016DB38400C0FLHA2	AVX Corp/Kyocera Corp	CT2016DB, Kyocera	MHz Crystal	38.4MHz	-30°C ~ 105°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.026" (0.65mm)
CX3225SB54000D0WPTC1	AVX Corp/Kyocera Corp	CX3225SB, Kyocera	MHz Crystal	54MHz	-40°C ~ 85°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.024" (0.60mm)
CX3225SB54000D0WPTC1	AVX Corp/Kyocera Corp	CX3225SB, Kyocera	MHz Crystal	54MHz	-40°C ~ 85°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.024" (0.60mm)
CX3225SB54000D0WPTC1	AVX Corp/Kyocera Corp	CX3225SB, Kyocera	MHz Crystal	54MHz	-40°C ~ 85°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.024" (0.60mm)

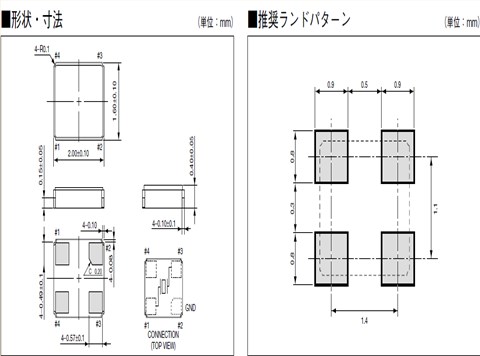

CX2016DB_2.0_1.6

機械振動的影響:當金屬面SMD諧振器產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。KYOCERA晶振,無源晶振,CX2016DB晶振,CX2016DB16000D0FLJCC晶振

小體積薄型晶振產品使用每種產品時,請在規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。

晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的2016進口MHZ諧振器.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
