ECS晶振CSM-12,ECS-100-18-18-TR晶體諧振器

產品簡介

ECS晶振CSM-12,ECS-100-18-18-TR晶體諧振器,ECS晶振,CSM-12四腳貼片晶振,ECS-100-18-18-TR晶體諧振器,無源晶振,伊西斯晶振,數碼相機晶振,智能玩具晶振,攝像機晶振,數字電表晶振,數字水表晶振,歐美進口晶振,汽車電子晶振,ECS-120-S-18-TR,ECS-143-20-18-TR,ECS-166.66-18-18-TR.

產品詳情

ECS晶振CSM-12,ECS-100-18-18-TR晶體諧振器,ECS晶振,CSM-12四腳貼片晶振,ECS-100-18-18-TR晶體諧振器,無源晶振,伊西斯晶振,數碼相機晶振,智能玩具晶振,攝像機晶振,數字電表晶振,數字水表晶振,歐美進口晶振,汽車電子晶振.

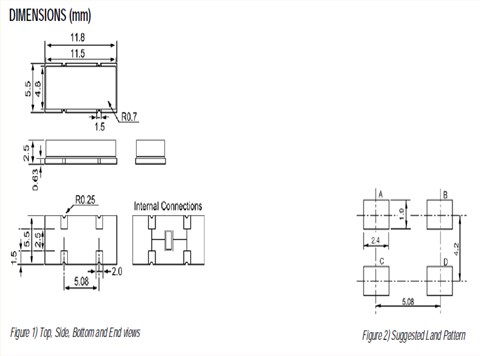

大型高密度封裝諧振器,陶瓷表面SMD四腳晶振,CSM-12晶振

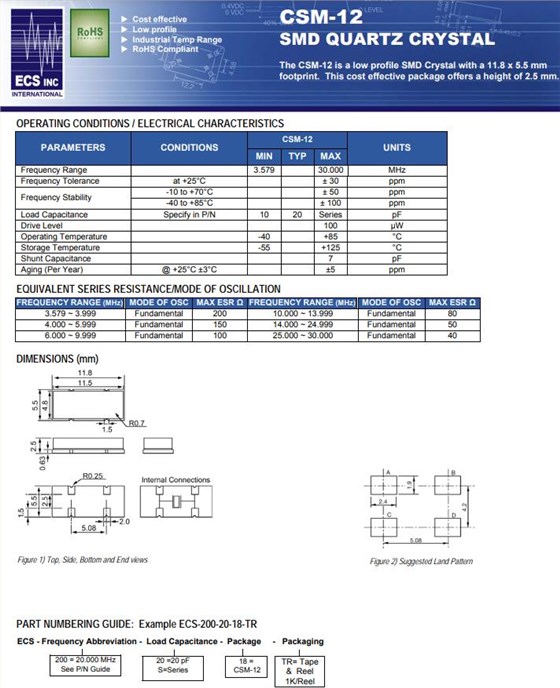

ECS晶振CSM-12,ECS-100-18-18-TR晶體諧振器

ECS晶振規格	單位	CSM-12晶振	石英晶振基本條件
標準頻率	f_nom	10 MHz	標準頻率，可提供其他頻率
儲存溫度	T_stg	-55℃~+125℃	裸存
工作溫度	T_use	-40℃~+85℃	標準溫度
激勵功率	DL	100 μW Max.	推薦:1μW～100μW
頻率公差	f_— l	±20ppm	+25°C對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.kyoceracrystal.com/
頻率溫度特征	f_tem	±20ppm	超出標準的規格請聯系我們.
負載電容	CL	7pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	80 Ωmax	@25°C
頻率老化	f_age	±5×10-6/year Max.	+25°C,第一年

ECS晶振CSM-12,ECS-100-18-18-TR晶體諧振器

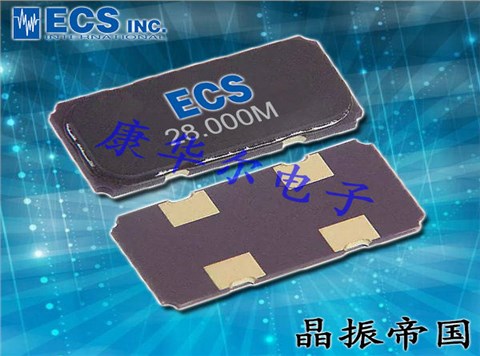

大型高密度封裝諧振器,陶瓷表面SMD四腳晶振,CSM-12晶振

ECS晶振CSM-12,ECS-100-18-18-TR晶體諧振器使用注意事項

關于沖洗清潔音叉型晶振由于采用小型、薄型的無源晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。

關于機械性沖擊

(1) 從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。

在使之落下或對它施加沖擊之時，在使用之前，建議確認一下振蕩檢查等的條件。

(2)無源高精度晶體與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。

(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。ECS晶振CSM-12,ECS-100-18-18-TR晶體諧振器

耐焊性

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞陶瓷面貼片晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

csm-12

ECS原廠編碼	型號	頻率	頻率穩定度	頻率偏差	負載電容	電阻	工作溫度
ECS-100-18-18-TR	CSM-12	10MHz	±100ppm	±30ppm	18pF	80 Ohm	-40°C ~ 85°C
ECS-100-S-18-TR	CSM-12	10MHz	±100ppm	±30ppm	Series	80 Ohm	-40°C ~ 85°C
ECS-110.5-18-18-TR	CSM-12	11.0592MHz	±100ppm	±30ppm	18pF	80 Ohm	-40°C ~ 85°C
ECS-110.5-20-18-TR	CSM-12	11.0592MHz	±100ppm	±30ppm	20pF	80 Ohm	-40°C ~ 85°C
ECS-110.5-S-18-TR	CSM-12	11.0592MHz	±100ppm	±30ppm	Series	80 Ohm	-40°C ~ 85°C
ECS-112.896-18-18-TR	CSM-12	11.2896MHz	±100ppm	±30ppm	18pF	80 Ohm	-40°C ~ 85°C
ECS-120-18-18-TR	CSM-12	12MHz	±100ppm	±30ppm	18pF	80 Ohm	-40°C ~ 85°C
ECS-120-S-18-TR	CSM-12	12MHz	±100ppm	±30ppm	Series	80 Ohm	-40°C ~ 85°C
ECS-122.8-18-18-TR	CSM-12	12.288MHz	±100ppm	±30ppm	18pF	80 Ohm	-40°C ~ 85°C
ECS-143-20-18-TR	CSM-12	14.31818MHz	±100ppm	±30ppm	20pF	50 Ohm	-40°C ~ 85°C
ECS-143-S-18-TR	CSM-12	14.31818MHz	±100ppm	±30ppm	Series	50 Ohm	-40°C ~ 85°C
ECS-147.4-18-18-TR	CSM-12	14.7456MHz	±100ppm	±30ppm	18pF	50 Ohm	-40°C ~ 85°C
ECS-153.6-18-18-TR	CSM-12	15.36MHz	±100ppm	±30ppm	18pF	50 Ohm	-40°C ~ 85°C
ECS-160-18-18-TR	CSM-12	16MHz	±100ppm	±30ppm	18pF	50 Ohm	-40°C ~ 85°C
ECS-160-S-18-TR	CSM-12	16MHz	±100ppm	±30ppm	Series	50 Ohm	-40°C ~ 85°C
ECS-166.66-18-18-TR	CSM-12	16.666MHz	±100ppm	±30ppm	18pF	50 Ohm	-40°C ~ 85°C
ECS-184-18-18-TR	CSM-12	18.432MHz	±100ppm	±30ppm	18pF	50 Ohm	-40°C ~ 85°C
ECS-184-S-18-TR	CSM-12	18.432MHz	±100ppm	±30ppm	Series	50 Ohm	-40°C ~ 85°C
ECS-196.6-S-18-TR	CSM-12	19.6608MHz	±100ppm	±30ppm	Series	50 Ohm	-40°C ~ 85°C
ECS-200-18-18-TR	CSM-12	20MHz	±100ppm	±30ppm	18pF	50 Ohm	-40°C ~ 85°C
ECS-200-20-18-TR	CSM-12	20MHz	±100ppm	±30ppm	20pF	50 Ohm	-40°C ~ 85°C
ECS-200-S-18-TR	CSM-12	20MHz	±100ppm	±30ppm	Series	50 Ohm	-40°C ~ 85°C
ECS-204.8-18-18-TR	CSM-12	20.48MHz	±100ppm	±30ppm	18pF	50 Ohm	-40°C ~ 85°C
ECS-221-18-18-TR	CSM-12	22.1184MHz	±100ppm	±30ppm	18pF	50 Ohm	-40°C ~ 85°C
ECS-240-16-18-TR	CSM-12	24MHz	±100ppm	±30ppm	16pF	50 Ohm	-40°C ~ 85°C
ECS-240-18-18-TR	CSM-12	24MHz	±100ppm	±30ppm	18pF	50 Ohm	-40°C ~ 85°C
ECS-240-20-18-TR	CSM-12	24MHz	±100ppm	±30ppm	20pF	50 Ohm	-40°C ~ 85°C
ECS-245.7-18-18-TR	CSM-12	24.576MHz	±100ppm	±30ppm	18pF	50 Ohm	-40°C ~ 85°C
ECS-250-18-18-TR	CSM-12	25MHz	±100ppm	±30ppm	18pF	40 Ohm	-40°C ~ 85°C
ECS-35-17-18-TR	CSM-12	3.579545MHz	±100ppm	±30ppm	17pF	200 Ohm	-40°C ~ 85°C
ECS-35-18-18-TR	CSM-12	3.579545MHz	±100ppm	±30ppm	18pF	200 Ohm	-40°C ~ 85°C
ECS-36-18-18-TR	CSM-12	3.6864MHz	±100ppm	±30ppm	18pF	200 Ohm	-40°C ~ 85°C
