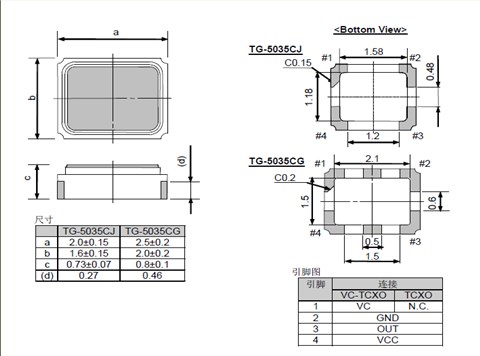

愛普生晶振,溫補晶振,TG-5035CG晶振,X1G0038510014晶振,小型SMD有源晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
13~52MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.7 V to 3.3 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃to +85℃ |
請聯系我們查看更多資料http://www.vanban.cn |
|
H: -40℃to +105℃ |
|||
|
J: -40℃to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCCMax. |
ST終端 |
|
VIL |
20 % VCCMax. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25℃,初年度,第一年 |
愛普生TCXO進口日產晶振型號列表:
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
TG-5035CG
16.369000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CG
16.368000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CG
24.000000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-2.20 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CG
32.000000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-1.0 ppm
-10 to +55 °C
+/-0.50 ppm
≤ 2.0 mA
+/-6ppm
TG-5035CG
40.000000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.50 ppm
≤ 2.0 mA
+/-1ppm
TG-5035CG
38.400000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-1.5 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.8 mA
+/- 5 to +/- 12 Vc = 0.9V +/- 0.6V
+/-1ppm
TG-5035CG
16.369000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CG
33.600000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-1.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CG
24.000000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.50 ppm
≤ 1.2 mA
+/-1ppm
TG-5035CG
26.000000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
愛普生TCXO進口日產晶振編碼列表:
| X1G0038510014 | TG-5035CG | 16.369000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0038510016 | TG-5035CG | 16.368000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0038510032 | TG-5035CG | 24.000000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -40 to +85 °C | +/-2.20 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0038510039 | TG-5035CG | 32.000000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-1.0 ppm | -10 to +55 °C | +/-0.50 ppm | ≤ 2.0 mA | +/-6ppm | |
| X1G0038510042 | TG-5035CG | 40.000000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -40 to +85 °C | +/-0.50 ppm | ≤ 2.0 mA | +/-1ppm | |
| X1G0038510043 | TG-5035CG | 38.400000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-1.5 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.8 mA | +/- 5 to +/- 12 Vc = 0.9V +/- 0.6V | +/-1ppm |
| X1G0038510049 | TG-5035CG | 16.369000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -40 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0038510051 | TG-5035CG | 33.600000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-1.0 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0038510077 | TG-5035CG | 24.000000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -40 to +85 °C | +/-0.50 ppm | ≤ 1.2 mA | +/-1ppm | |
| X1G003851A058 | TG-5035CG | 26.000000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -40 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm |
衛星導航晶振產品使用每種產品時,請在規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。愛普生晶振,溫補晶振,TG-5035CG晶振,X1G0038510014晶振
所有產品的共同點1：抗沖擊:抗沖擊是指日產晶體振蕩器產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。2：輻射:將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。3：化學制劑 / pH值環境:請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。
4：粘合劑:請勿使用可能導致所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。）5：鹵化合物:請勿在鹵素氣體環境下使用薄型高精度SMD晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。6：靜電:過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。
