KYOCERA晶振,無源晶振,CX2520DB晶振,CX2520DB16000D0GEJCC晶振,石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求，貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。對于圓片晶振，X、Z 軸較難區分，所以石英晶振對精度要求高的產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。保證晶振產品的溫度特性。

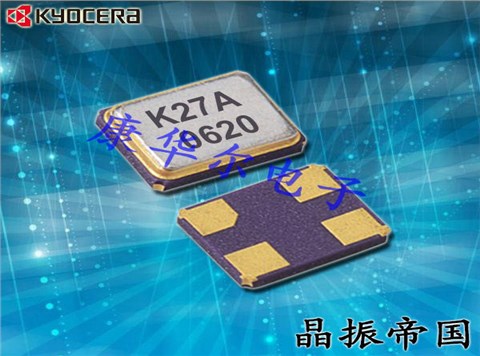

小型貼片日產晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

京瓷晶振為了人類和社會的進步與發展以獨創性和高品質，不斷創造新價值。為此追求2520晶振事物的本質，力求提高品質以自身的技術、視角，開拓適應時代和市場需求的價值。同時在開展各項事業時，以“創造超出顧客期望值的價值”為信念，承諾“帶來感動和歡喜的表現（技術、品質和適應能力）”.

京瓷晶振規格	單位	CX2520DB晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	16~54MHZ	標準頻率
儲存溫度	T_stg	-40°C～+85°C	裸存
工作溫度	T_use	-10°C～+70°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW～100μW
頻率公差	f_— l	±15× 10-6(標準), (±15 × 10-6～±50 × 10-6可用)	+25°C對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.vanban.cn/
頻率溫度特征	f_tem	±15× 10-6/-20°C～+70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
頻率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

KYOCERA無源石英諧振器型號列表:

Series型號	Type 系列	Frequency	Operating Temperature 工作溫度	Package / Case包裝/封裝	Size / Dimension 尺寸	Height - Seated (Max)高度
CX2520DB, Kyocera	MHz Crystal	16MHz	-10°C ~ 70°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.022" (0.55mm)
CX2520DB, Kyocera	MHz Crystal	16MHz	-10°C ~ 70°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.022" (0.55mm)
CX2520DB, Kyocera	MHz Crystal	16MHz	-10°C ~ 70°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.022" (0.55mm)
CX2520DB, Kyocera	MHz Crystal	24MHz	-10°C ~ 70°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.022" (0.55mm)
CX2520DB, Kyocera	MHz Crystal	24MHz	-10°C ~ 70°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.022" (0.55mm)
CX2520DB, Kyocera	MHz Crystal	24MHz	-10°C ~ 70°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.022" (0.55mm)
CX2016DB, Kyocera	MHz Crystal	32MHz	-30°C ~ 85°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.018" (0.45mm)
CX2016DB, Kyocera	MHz Crystal	32MHz	-30°C ~ 85°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.018" (0.45mm)
CX2016DB, Kyocera	MHz Crystal	32MHz	-30°C ~ 85°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.018" (0.45mm)

KYOCERA無源石英諧振器編碼列表:

Manufacturer Part Number原廠編碼	Manufacturer廠家	Series型號	Type 系列	Frequency	Operating Temperature 工作溫度	Package / Case包裝/封裝	Size / Dimension 尺寸	Height - Seated (Max)高度
CX2520DB16000D0GEJCC	AVX Corp/Kyocera Corp	CX2520DB, Kyocera	MHz Crystal	16MHz	-10°C ~ 70°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.022" (0.55mm)
CX2520DB16000D0GEJCC	AVX Corp/Kyocera Corp	CX2520DB, Kyocera	MHz Crystal	16MHz	-10°C ~ 70°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.022" (0.55mm)
CX2520DB16000D0GEJCC	AVX Corp/Kyocera Corp	CX2520DB, Kyocera	MHz Crystal	16MHz	-10°C ~ 70°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.022" (0.55mm)
CX2520DB24000D0GEJCC	AVX Corp/Kyocera Corp	CX2520DB, Kyocera	MHz Crystal	24MHz	-10°C ~ 70°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.022" (0.55mm)
CX2520DB24000D0GEJCC	AVX Corp/Kyocera Corp	CX2520DB, Kyocera	MHz Crystal	24MHz	-10°C ~ 70°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.022" (0.55mm)
CX2520DB24000D0GEJCC	AVX Corp/Kyocera Corp	CX2520DB, Kyocera	MHz Crystal	24MHz	-10°C ~ 70°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.022" (0.55mm)
CX2016DB32000D0FLJCC	AVX Corp/Kyocera Corp	CX2016DB, Kyocera	MHz Crystal	32MHz	-30°C ~ 85°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.018" (0.45mm)
CX2016DB32000D0FLJCC	AVX Corp/Kyocera Corp	CX2016DB, Kyocera	MHz Crystal	32MHz	-30°C ~ 85°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.018" (0.45mm)
CX2016DB32000D0FLJCC	AVX Corp/Kyocera Corp	CX2016DB, Kyocera	MHz Crystal	32MHz	-30°C ~ 85°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.018" (0.45mm)

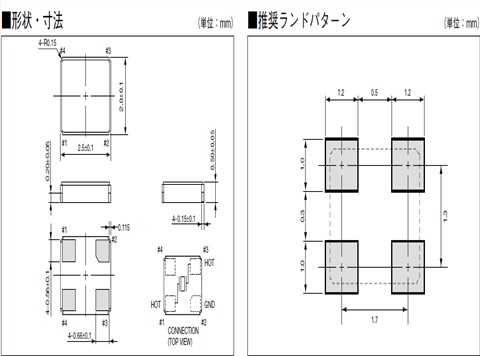

CX2520DB_2.5_2.0

晶振產品使用每種產品時,請在日本進口京瓷晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。KYOCERA晶振,無源晶振,CX2520DB晶振,CX2520DB16000D0GEJCC晶振

晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足2520石英晶體的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。

機械振動的影響:當2520小型貼片晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
