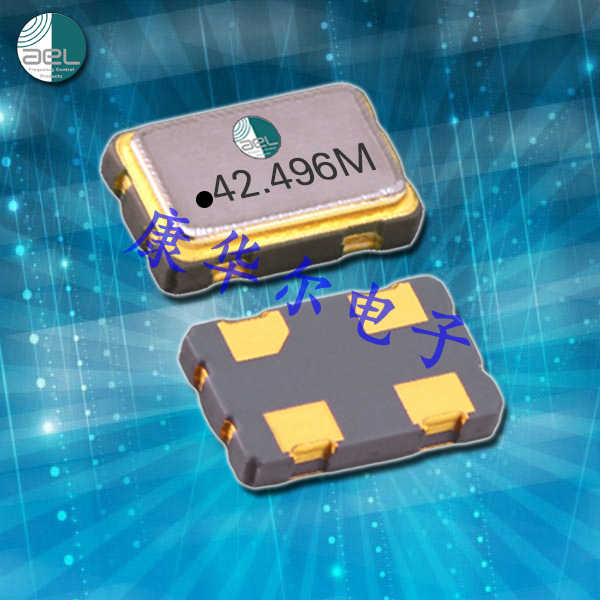

AEL晶振,VC-430晶振,有源晶振

頻率：16.000MHZ~50.000MHZ

尺寸：7.0*5.0mm

訂購熱線：86-0755-27838351

AEL晶振,VC-430晶振,有源晶振

AEK晶振公司在俄羅斯成立于1991年3月，生產和銷售無線電通信設備，導航，空間和特殊設備的電子元件。是歐洲領先的頻率元件供應商之一，所提供的AEL石英晶體無故障供應歷史，高品質在業內享有一流聲譽該公司的主要產品石英晶振，貼片晶振，有源晶振，石英晶體振蕩器，溫補晶振,壓控晶振，窄帶和聲表面濾波器，還擁有自己的生產基地，提供完整的生產周期。我們的技術包括知識密集型工藝，如納米技術精確度的薄膜沉積，投影亞微米光刻，激光加工等。在世界領先制造商的測量設備的幫助下，對產品進行100％的質量控制。我們的生產通過了ISO 9001：2008標準的認證

AEK晶振公司的主要戰略是將重點放在俄羅斯和國外獨特設備的開發者身上，并因此生產中小批量的產品。故意拒絕與大型國外大型設備零部件制造商競爭，并正在尋找自己的貼片晶振,石英晶體振蕩器產品銷售利基市場。同時，企業的生產能力足以進行批量生產。此外，對于消費者的運營支持，企業已經創建了最受歡迎產品的“倉庫”，這使得在幾天和幾周內執行訂單成為可能。企業發展前景與更新產品范圍，提高生產效率有關。在不久的將來，計劃開發新型器件 - FBAR諧振器和聲表面濾波器，傳感器，包括無線，RFID，用于表面活性劑的高穩定性微波諧振器。計劃通過新設備和現代化設備對生產進行重新裝備，實現生產自動化，并在此基礎上進一步提高生產利潤率以確保競爭力，包括與東南亞企業相關的競爭力。

AEL在英國，日本，臺灣，南韓等地區使用精心挑選的生產基地網絡。韓國中國和美國使我們能夠為這類組件提供真正的全球采購。這降低了這種高需求產品類型供應中斷的風險。我們通過實施全面的英國庫存政策進一步提高可用性。

AEL晶體有限公司已發展成為歐洲領先的頻率控制組件供應商之一。我們的成功基于扎實的工程知識基礎，同時也為我們的客戶提供高效的總體供應鏈管理服務。無論您身在何處，無論您是在英國設有研發機構還是在遠東地區生產，您都可以確信AEL將始終以具有全球競爭力的價格為您提供始終如一的質量和可靠的服務.

我們的產品在機頂盒，安防產品，汽車產品和移動和地面通信等多種應用領域獲得了全球的普遍認可。我們每周運送數百萬單位到從墨西哥到中國的目的地。隨著頻率控制領域的許多新型創新產品的開發，我們能夠為今天的電子工程師提供在頻率產生領域更大程度的靈活性的自由。

型號		VC-430 (VCXO)
輸出頻率范圍		16.000MHZ~50.000MHZ
標準頻率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
電源電壓范圍		+1.8~+3.3V
電源電壓(Vcc)		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.(f≦26MHz)/+2.0mA max.(26＜f≦52MHz)
待機時電流		-
輸出電壓		0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled)
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10-6 max.(After 2 reflows)
	溫度特性	±0.5×10-6,±2.5×10-6 max./-30~+85℃ ±0.5×10-6,±2.5×10-6 max./-40~+85℃(Option)
	電源電壓特性	±0.2×10-6 max.(VCC ±5%)
	負載變化特性	±0.2×10-6 max.(10kΩ//10pF±10%)
	長期變化	±1.0×10-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

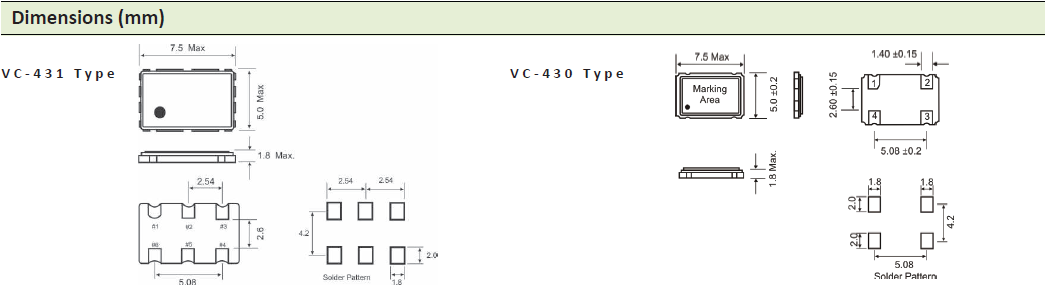

60721 7050 VCXO

AEL晶振,VC-430晶振,有源晶振

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

耐焊性：

將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源SMD晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
