精工晶體,貼片晶振,SC-32S晶振,Q-SC32S03210C5AFE

頻率：32.768KHZ

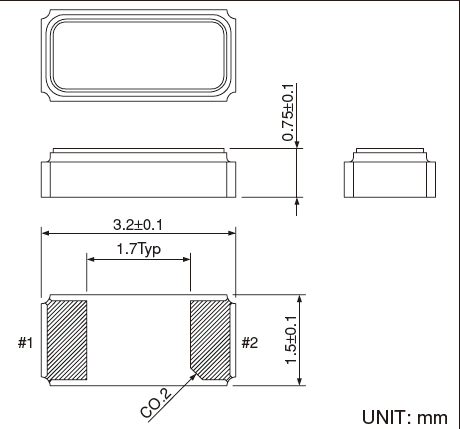

尺寸：3.2×1.5mm

SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,“Q-SC32S03210C5AFE”,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.

訂購熱線：86-0755-27838351

精工擁有世界上頂端的機械技術。“Q-SC32S03210C5AFE”除了是世界上著名的石英手表廠商，同時也生產電腦打印機。做電子元器件，在石英振子這一方面，精工SEIKO也是做的非常之出色的。精工生產的石英晶振型號并不是很多，但是質量絕對可以和日產任何一個大品牌“媲美”。

精工晶振的代理商都知道精工常用的頻率都是32.768KHZ的，因此精工晶振通常也被稱為精工表晶。生活中手機應用到的貼片晶振精工SSP-T7-F是最合適不過了。超輕薄的貼片晶振。體積達到7.0*1.5mm。可以和一粒米相提并論了。適合用在高密度表面安裝，它采用塑料模封裝設計，內有高可靠的管狀石英晶體，提供的頻率32.768KHZ，負載電容為6.0pF或12.5pF。

“Q-SC32S03210C5AFE”時鐘上用到的晶振，32.768K是數字電路板上最常見的了，做時鐘客戶經常選用的音叉晶振為VT-200-F，該晶振體積僅有2*6mm（對應KDS為DT-26），采用了特有的光刻技術，以及小型管狀封裝，提供的頻率為32.768kHz±10ppm/±20ppm，負載電容為6.0pF或12.5pF。

金屬外殼的使用使得VT-200-F圓柱晶振在封裝時能發揮比陶瓷外殼更好的耐沖擊性。具備優良的耐熱性，耐環境特性，優良的電氣特性。32.768K貼片晶振,3215石英晶體諧振器,SC-32S晶振

精工晶振,精工晶體,貼片晶振,SC-32S晶振，“Q-SC32S03210C5AFE”32.768KHZ系列，在當今全球晶振市場說的上是質優價廉，產品本身外觀是多種化，體積有大有小，有二個腳SMD焊接模式，也有三個腳SMD焊接模式,一樣有四個腳焊接模式，還有時鐘模塊焊接模式，產品具有無源32.768KHZ，也有帶電壓模式的32.768K晶振系列，產品應用范圍非常廣闊，比如多種電子消費類，手機應用，藍牙多功能播放器，無線通訊產品，平板電腦等多個領域。因32.768KHZ晶體本身外觀款式多元化,所以適合多個產品應用。并且滿足歐盟ROHS環保要求，晶體本身有重量輕，體積小，超薄型等多種優勢，得到市場認可。

“Q-SC32S03210C5AFE”小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.32.768K貼片晶振,3215石英晶體諧振器,SC-32S晶振

精工晶振規格	單位	SC-32S晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	0.1μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10-6 (標準), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.vanban.cn
頻率溫度特征	f_tem	±25× 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	7pF ,9PF, 12.5PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

32.768K貼片晶振,3215石英晶體諧振器,SC-32S晶振

“Q-SC32S03210C5AFE”所有產品的共同點

1：抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。

2：輻射

將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。

3：化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。

4：粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。）

5：鹵化合物

請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。

6：靜電

過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。32.768K貼片晶振,3215石英晶體諧振器,SC-32S晶振

32.768K貼片晶振 3215石英晶體諧振器 SC-32S晶振 Q-SC32S03210C5AFE
