頻率:12.000MHz~52.000MHz

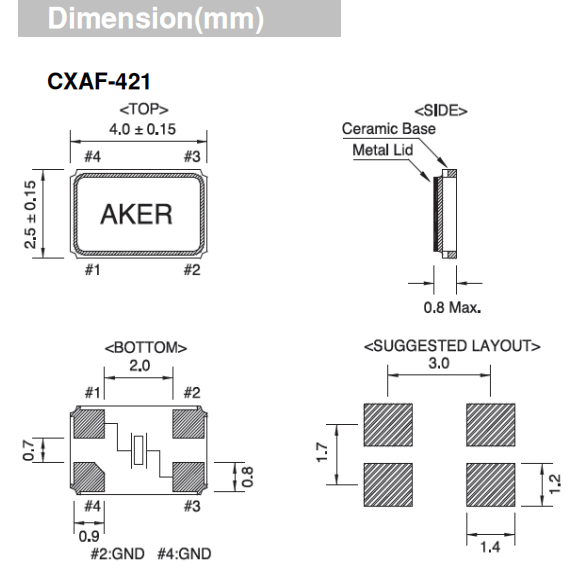

尺寸:4.0*2.5*0.8mm
AKER晶振,高精度石英晶振,CXAF-421晶振.小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,WirelessLAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英SMD晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.
安碁科技成立于西元1990年,主要從事石英無源晶振產品的研發、制造及銷售.擁有深厚的研發技術底蘊,為晶體振蕩器之專業制造公司.深耕臺灣、布局全球.在美國與中國大陸均設有據點,提供客戶最及時的服務,朝客戶導向目標邁進.科技不斷的進步,安碁科技亦不斷提升技術服務.透過與客戶緊密的互動,了解客戶需求,提供客戶全方位的技術支援─Total Solution; 貫徹安碁誠信為首、專業化客戶服務及品質優先的理念.
輸出負載
建議將輸出負載安裝在盡可能靠近耐高溫晶振的地方(在20mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC或GND.
激勵功率
在晶體單元上施加過多驅動力,會導致石英低功耗晶振特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率(請參閱“激勵功率”章節內容).
負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則智能家居晶振或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容)
負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
晶體振蕩器和實時時鐘模塊
所有石英晶體壓控控制振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?;驌舸┑拈]門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
