AKER晶振,有源晶振,SMAN-321晶體振蕩器

頻率：1.000MHz~54.000MHz

尺寸：3.2*2.5*1.2mm

有源環保晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

訂購熱線：86-0755-27838351

AKER晶振,有源晶振,SMAN-321晶體振蕩器.3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

公司愿景-追求卓越,不斷創新,與客戶一同成長,成為客戶在頻率控制元件領域的最佳伙伴.1990 安碁科技股份有限公司成立,專業生產石英晶體振蕩器.1999正式量產電壓控制振蕩器（VCXO）.于臺中加工出口區建國路購置約941.37坪之廠房,以擴大產能.2000引進全自動化制程設備,正式生產SMD產品,通過ISO9002認證.轉投資安圣電子科技股份有限公司.2001通過2000年版ISO9001認證.2007投資成立美國子公司AKER Technology USA Corp..大陸深圳設立辦事處.

石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.

AKER晶振	SMAN-321晶振
輸出類型	CMOS
輸出負載	15pF
振蕩模式	基本/第三泛音
電源電壓	+1.8V,+2.5V,+3.3V
頻率范圍	1.000MHz~54.000MHz
頻率穩定度	±20ppm~±100ppm
工作溫度	-10℃~+70℃ -40℃~+125℃
保存溫度	-55℃~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max
相位抖動（12兆赫~20兆赫）	1個PS最大
老化率	±3 ppm /年最大

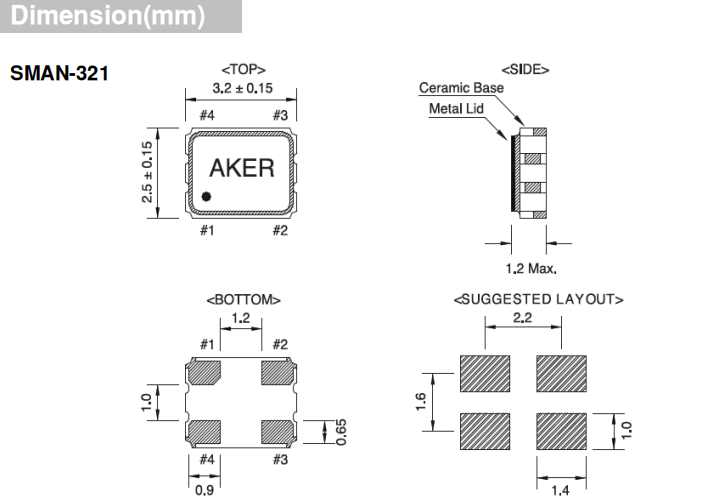

SMAN-321

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至高精度石英晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

電處理:

將電源連接到有源晶體振蕩器指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英有源晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.

機械處理

當有源晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點.

抗沖擊

抗沖擊是指耐高溫晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
