AKER晶振,低電壓有源晶振,SMP-321晶振

頻率：1.000MHz~200.000MHz

尺寸：3.2*2.5*1.2mm

智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：86-0755-27838351

AKER晶振,低電壓有源晶振,SMP-321晶振.普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體振蕩器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

安碁科技成立于西元1990年,主要從事石英晶體振蕩器元件產品的研發、制造及銷售.擁有深厚的研發技術底蘊,為晶體振蕩器之專業制造公司.深耕臺灣、布局全球.在美國與中國大陸均設有據點,提供客戶最及時的服務,朝客戶導向目標邁進.科技不斷的進步,安碁科技亦不斷提升技術服務.透過與客戶緊密的互動,了解客戶需求,提供客戶全方位的技術支援─Total Solution；貫徹安碁誠信為首、專業化客戶服務及品質優先的理念.

石英晶振的切割設計:用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英環保晶振目前主要使用的有AT切、BT切.其它切型還有CT、DT、GT、NT等.

AKER晶振	SMP-321晶振
輸出類型	CMOS
輸出負載	15pF
振蕩模式	基本/第三泛音
電源電壓	+1.8V,+2.5V,+3.3V
頻率范圍	1.000MHz~200.000MHz
頻率穩定度	±30ppm~±100ppm
工作溫度	-10℃~+70℃ -40℃~+85℃
保存溫度	-55℃~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max
相位抖動（12兆赫~20兆赫）	1個PS最大
老化率	±3 ppm /年最大

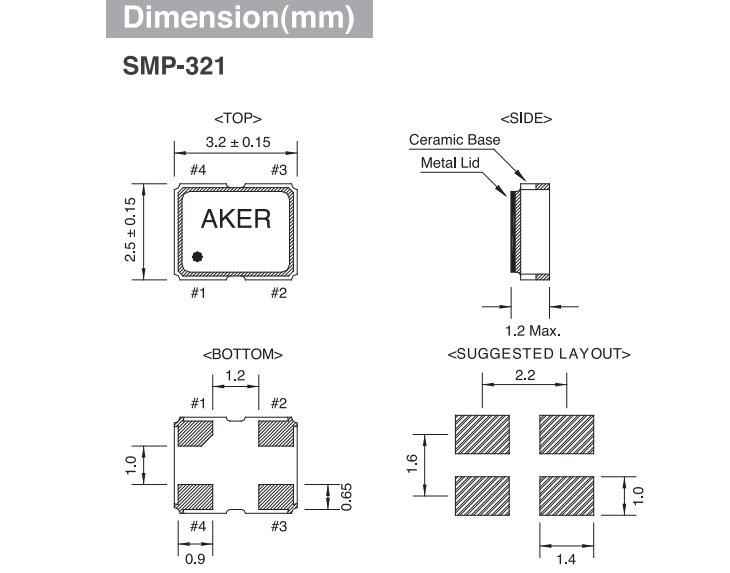

SMP-321

電處理:

將電源連接到有源晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

機械處理

當有源晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點.

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的石英耐高溫晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

自動安裝時的沖擊:

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等.
