AKER晶振,高精密貼片晶振,SMP-751振蕩器

頻率：1.000MHz~200.000MHz

尺寸：7.0*5.0*1.4mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,WirelessLAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：86-0755-27838351

AKER晶振,高精密貼片晶振,SMP-751振蕩器.貼片石英晶體振蕩器,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

2010增資美國子公司拓展業務.投資設立安碁科技(深圳)有限公司.為拓展業務,購置總面積1557.06平方公尺(約470坪)廠房.2009與逢甲大學產學合作進行超小型石英晶體振蕩器研發.2012增購機器設備擴充產能.2013 10月成立上海分公司.2017安碁榮獲2017上海智能交通展優秀產品獎.參與經濟部加工出口區管理處所提出加工出口區形塑新風貌—公司草皮綠化工程,為環保盡一份心力.

石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為X軸,短邊為Z軸,面為Y軸.對于圓片晶振,X、Z軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的UM-1),會在X軸方向進行拉弦(切掉一小部分),以利于低功耗晶振的晶片有方向的裝架點膠,點膠點點在Z軸上.保證晶振產品的溫度特性.

AKER晶振	SMP-751晶振
輸出類型	CMOS
輸出負載	15pF
振蕩模式	基本/第三泛音
電源電壓	+1.8V,+2.5V,+3.3V
頻率范圍	1.000MHz~200.000MHz
頻率穩定度	±25ppm~±100ppm
工作溫度	-10℃~+70℃ -40℃~+85℃
保存溫度	-55℃~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max
相位抖動（12兆赫~20兆赫）	1個PS最大
老化率	±3 ppm /年最大

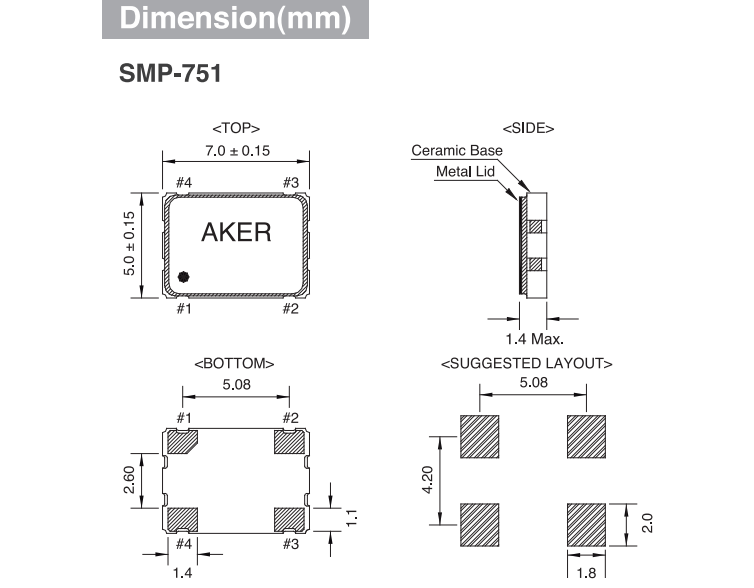

SMP-751

機械處理

當有源晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點.

輸出負載

建議將石英7050晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

自動安裝時的沖擊:

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等.

電處理:

將電源連接到有源晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的高精度石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.
