AXTAL晶振,AXE3225P晶振,AXE3225P‐33‐50_Rev.1–125.000MHz晶振

頻率：13.5MHZ~200MHZ

尺寸：3.2*2.5mm

3225mm體積非常小的SMD晶振器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.

訂購熱線：86-0755-27838351

AXTAL晶振,AXE3225P晶振,AXE3225P‐33‐50_Rev.1–125.000MHz晶振

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

AXTAL成立于2003年，是由物理學家兼電子工程師Bernd Neubig從之前的TELE QUARZ分離出來的。其員工擁有超過80年的石英晶體行業的累積經驗和專業知識。AXTAL的設施位于德國南部，靠近海德堡，在所謂的“水晶谷”地區。該政府位于Lobbach鎮，研發，生產線和測試設施位于D-74821 Mosbach的Roemerring 9。

自2008年以來，AXTAL通過了ISO9001：2008認證，2017年認證更新為ISO9001：2015（參見我們的實際證書）。AXTAL專注于頻率控制產品和壓電傳感器的設計，開發，生產，測試和銷售，其中包括石英晶體諧振器，石英晶體振蕩器，石英晶體，恒溫晶振，時鐘晶體振蕩器，溫補晶體振蕩器，壓控晶體諧振器等的頻率控制模塊，如Langasite（LGS），Langatate（ LGT）以及SAW諧振器。

AXTAL憑借我們完善的質量管理體系（QMS）確保其產品的高質量和可靠性，并在我們的質量管理手冊（QMH）中進行了記錄和修復。在產品設計階段，我們已經應用了受控設計流程，在客戶應用程序中進行了大量驗證步驟和最終驗證。憑借我們記錄良好的制造流程的過程控制系統，大量的在線測試，檢查和篩選，包括對制造產品的100％最終檢查，以及測試結果的數據庫，完全可追溯到單個系列的數量每一項，我們都嚴格控制產品質量水平。

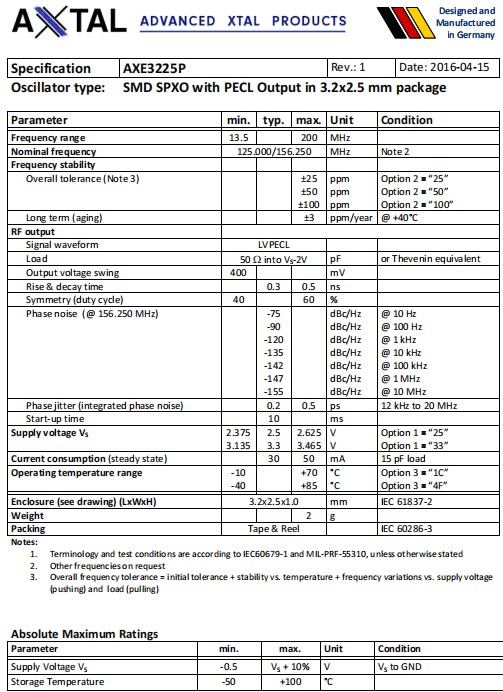

Parameter	min.	typ.	max.	Unit	Condition
Frequency range	13.5		200	MHz
Nominal frequency	125.000/156.250			MHz	Note 2
Frequency stability
Overall tolerance (Note 3)			±25	ppm	Option 2 = “25” Option 2 = “50” Option 2 = “100”
			±50	ppm
			±100	ppm
Long term (aging)			±3	ppm/year	@ +40°C
RF output
Signal waveform	LVPECL
Load	50 W into VS‐2V			pF	or Thevenin equivalent
Output voltage swing	400			mV
Rise & decay time		0.3	0.5	ns
Symmetry (duty cycle)	40		60	%
Phase noise (@ 156.250 MHz)		‐75		dBc/Hz dBc/Hz dBc/Hz dBc/Hz dBc/Hz dBc/Hz dBc/Hz	@ 10 Hz @ 100 Hz @ 1 kHz @ 10 kHz @ 100 kHz @ 1 MHz @ 10 MHz
		‐90
		‐120
		‐135
		‐142
		‐147
		‐155
Phase jitter (integrated phase noise)		0.2	0.5	ps	12 kHz to 20 MHz
Start‐up time		10		ms
Supply voltage VS	2.375	2.5	2.625	V	Option 1 = “25” Option 1 = “33”
Supply voltage VS	3.135	3.3	3.465	V	Option 1 = “25” Option 1 = “33”
Current consumption (steady state)		30	50	mA	15 pF load
Operating temperature range	‐10		70	°C	Option 3 = “1C” Option 3 = “4F”
Operating temperature range	‐40		85	°C	Option 3 = “1C” Option 3 = “4F”
Enclosure (see drawing) (LxWxH)		3.2x2.5x1.0		mm	IEC 61837‐2
Weight			2	g
Packing	Tape & Reel				IEC 60286‐3

AXTAL晶振,AXE3225P晶振,AXE3225P‐33‐50_Rev.1–125.000MHz晶振

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

抗沖擊

抗沖擊是指石英晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

耐焊性：

將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

AXE3225P-1
