CITIZEN晶振,貼片晶振,CM309E晶振,CM309E4915200ABJT晶振

頻率：4-64MHZ

尺寸：11.7*4.8mm

普通石英SMD晶振,外觀完全使用陶瓷材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：86-0755-27838351

CITIZEN晶振,貼片晶振,CM309E晶振,普通貼片石英晶振外觀使用陶瓷材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

石英晶振曲率半徑加工技術：石英晶體諧振器晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦磨量； b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）。

西鐵城晶振規格	單位	晶振頻率	石英晶振基本條件
標準頻率	f_nom	4-64MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	50~100μW	推薦:1μW ～ 100μW
頻率公差	f_— l	±30~50 × 10-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.vanban.cn
頻率溫度特征	f_tem	±30~50× 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	15pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

西鐵城貼片晶振編碼列表：

Manufacturer Part Number原廠編碼

Manufacturer廠家

Description 參數

Series型號

Type 系列

Frequency

Frequency Stability頻率穩定度

ESR (Equivalent Series Resistance)電阻

Operating Temperature 工作溫度

Ratings

Mounting Type安裝類型

Package / Case包裝/封裝

Size / Dimension 尺寸

Height - Seated (Max)高度

CM309E4915200ABJT

Citizen Finedevice Co Ltd

CRYSTAL 4.9152MHZ 18PF SMD

CM309E

MHz Crystal

4.9152MHz

±30ppm

80 Ohm

-10°C ~ 60°C

Surface Mount

4-SOJ, 9.60mm pitch

0.461" L x 0.157" W (11.70mm x 4.00mm)

0.146" (3.70mm)

CM309E4915200ABJT

Citizen Finedevice Co Ltd

CRYSTAL 4.9152MHZ 18PF SMD

CM309E

MHz Crystal

4.9152MHz

±50ppm

150 Ohm

-10°C ~ 60°C

Surface Mount

4-SOJ, 9.60mm pitch

0.461" L x 0.157" W (11.70mm x 4.00mm)

0.146" (3.70mm)

CM309E4915200ABJT

Citizen Finedevice Co Ltd

CRYSTAL 4.9152MHZ 18PF SMD

CM309E

MHz Crystal

4.9152MHz

±50ppm

150 Ohm

-10°C ~ 60°C

Surface Mount

4-SOJ, 9.60mm pitch

0.461" L x 0.157" W (11.70mm x 4.00mm)

0.146" (3.70mm)

CM309E7372800ABJT

Citizen Finedevice Co Ltd

CRYSTAL 7.3728MHZ 18PF SMD

CM309E

MHz Crystal

7.3728MHz

±30ppm

-10°C ~ 60°C

Surface Mount

4-SOJ, 9.60mm pitch

0.461" L x 0.157" W (11.70mm x 4.00mm)

0.146" (3.70mm)

CM309E7372800ABJT

Citizen Finedevice Co Ltd

CRYSTAL 7.3728MHZ 18PF SMD

CM309E

MHz Crystal

7.3728MHz

±50ppm

80 Ohm

-10°C ~ 60°C

Surface Mount

4-SOJ, 9.60mm pitch

0.461" L x 0.157" W (11.70mm x 4.00mm)

0.146" (3.70mm)

CM309E7372800ABJT

Citizen Finedevice Co Ltd

CRYSTAL 7.3728MHZ 18PF SMD

CM309E

MHz Crystal

7.3728MHz

±50ppm

80 Ohm

-10°C ~ 60°C

Surface Mount

4-SOJ, 9.60mm pitch

0.461" L x 0.157" W (11.70mm x 4.00mm)

0.146" (3.70mm)

CM309E

西鐵城貼片晶振產品列表：

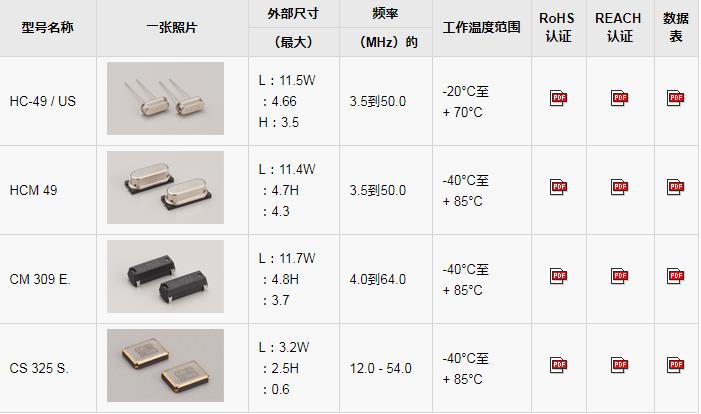

HC-49 HCM49 CM309E CS325S
