頻率：12.5-54MHZ

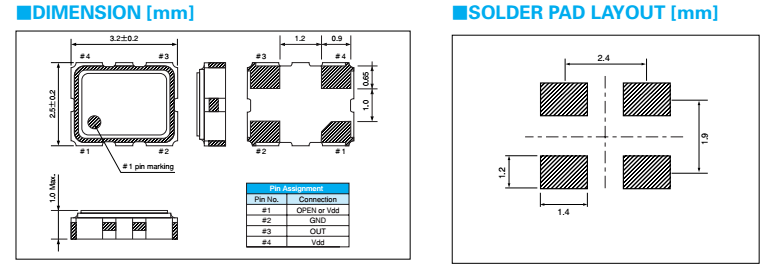

尺寸：3.2*2.5mm
CITIZEN晶振,貼片晶振,CSX-325F晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求，貼片晶振溫度范圍寬時(-40℃-85℃)差分晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。對于圓片晶振，X、Z 軸較難區分，所以石英晶振對精度要求高的產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。保證晶振產品的溫度特性。
|
西鐵城晶振規格 |
單位 |
晶振頻率 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
12.5-54MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
50~100μW |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±30~50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30~50× 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
16pF |
超出標準說明,請聯系我們. |
|
電源電壓 |
V |
2.5-3.3V |
|
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
| Manufacturer Part Number原廠代碼 | Manufacturer品牌 | Description 參數 | Series型號 | Part Status | Type 類型 | Frequency 頻率 | Function | Output 輸出 | Frequency Stability頻率穩定度 | Operating Temperature 工作溫度 | Current - Supply (Max) | Ratings | Mounting Type安裝類型 | Package / Case包裝/封裝 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| CSX325FJC12.500M-UT | Citizen Finedevice Co Ltd | OSCILLATOR XO 12.5MHZ CMOS SMD | CSX-325F | Obsolete | XO (Standard) | 12.5MHz | Standby (Power Down) | CMOS | ±100ppm | -20°C ~ 70°C | 5mA | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.039" (1.00mm) |
| CSX325FJC12.500M-UT | Citizen Finedevice Co Ltd | OSCILLATOR XO 12.5MHZ CMOS SMD | CSX-325F | Obsolete | XO (Standard) | 12.5MHz | Standby (Power Down) | CMOS | ±100ppm | -20°C ~ 70°C | 5mA | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.039" (1.00mm) |
| CSX325FJC12.500M-UT | Citizen Finedevice Co Ltd | OSCILLATOR XO 12.5MHZ CMOS SMD | CSX-325F | Obsolete | XO (Standard) | 12.5MHz | Standby (Power Down) | CMOS | ±100ppm | -20°C ~ 70°C | 5mA | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.039" (1.00mm) |
| CSX325FJC13.500M-UT | Citizen Finedevice Co Ltd | OSCILLATOR XO 13.5MHZ CMOS SMD | CSX-325F | Obsolete | XO (Standard) | 13.5MHz | Standby (Power Down) | CMOS | ±100ppm | -20°C ~ 70°C | 5mA | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.039" (1.00mm) |
| CSX325FJC13.500M-UT | Citizen Finedevice Co Ltd | OSCILLATOR XO 13.5MHZ CMOS SMD | CSX-325F | Obsolete | XO (Standard) | 13.5MHz | Standby (Power Down) | CMOS | ±100ppm | -20°C ~ 70°C | 5mA | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.039" (1.00mm) |
| CSX325FJC13.500M-UT | Citizen Finedevice Co Ltd | OSCILLATOR XO 13.5MHZ CMOS SMD | CSX-325F | Obsolete | XO (Standard) | 13.5MHz | Standby (Power Down) | CMOS | ±100ppm | -20°C ~ 70°C | 5mA | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.039" (1.00mm) |

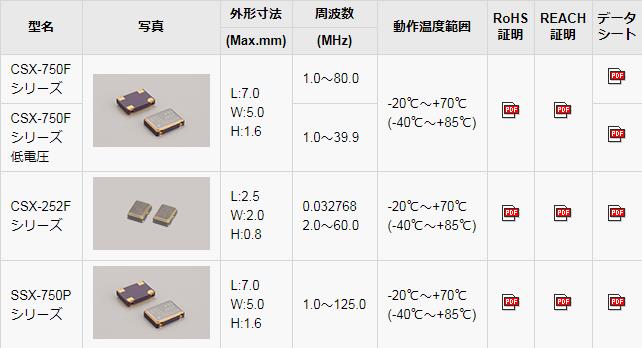

西鐵城貼片晶振產品列表：
1.操作
請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面。
2.使用環境（溫度和濕度）
請?jiān)谝?guī)定的溫度范圍內使用石英晶振。金屬面貼片晶振這個溫度涉及本體的和季節變化的溫度。在高濕環境下,會由于凝露引起故障。請避免凝露的產生。
晶振/石英晶體諧振器
激勵功率
在晶振上施加過多驅動力,會導致產品特性受到損害或破壞。電路設計必須能夠維持適當?shù)募?lì)功率 。
負極電阻
除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加。
負載電容
有源晶振振蕩電路中負載電容的不同,表面貼片晶振可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整,可能只會導致不正常的振蕩。在使用之前,請指明該振動電路的負載電容。
CITIZEN晶振,貼片晶振,CSX-325F晶振
