康納溫菲爾德晶振CS-018,CS-018-114.0M音叉晶體

頻率：114M

尺寸：3.2*2.5mm

康納溫菲爾德晶振CS-018,CS-018-114.0M音叉晶體,ConnorWinfield晶振,歐美進口晶振,無源晶振,SMD晶振,石英晶體諧振器,石英晶體,型號CS-018,編碼CS-018-114.0M是一款金屬面貼片型的水晶振動子,尺寸為3225mm,頻率為114MHZ,精度100ppm,負載電容18pF,工作溫度-40~+85°C,具備低損耗高質量高性能的特點,非常適合用于可穿戴電子,物聯網應用,消費電子,醫療保健設備,智能電表,儀表等領域.
CS-023-114.285M晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減??；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.

訂購熱線：86-0755-27838351

康納溫菲爾德晶振CS-018,CS-018-114.0M音叉晶體,ConnorWinfield晶振,歐美進口晶振,無源晶振,SMD晶振,石英晶體諧振器,石英晶體,型號CS-018,編碼CS-018-114.0M是一款金屬面貼片型的水晶振動子,尺寸為3225mm,頻率為114MHZ,精度100ppm,負載電容18pF,工作溫度-40~+85°C,具備低損耗高質量高性能的特點,非常適合用于可穿戴電子,物聯網應用,消費電子,醫療保健設備,智能電表,儀表等領域.
CS-023-114.285M晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.康納溫菲爾德晶振CS-018,CS-018-114.0M音叉晶體

大型高密度封裝諧振器,陶瓷表面SMD四腳晶振,CSM-12晶振

CS-018-114.0M晶振 參數表

Connor-Winfield晶振	單位	CS-018晶振	石英晶振基本條件
標準頻率	f_nom	114MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	0.1μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±100 × 10-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.vanban.cn
頻率溫度特征	f_tem	-0.04 × 10-6,±100 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	18pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	≤ 70 Ω	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

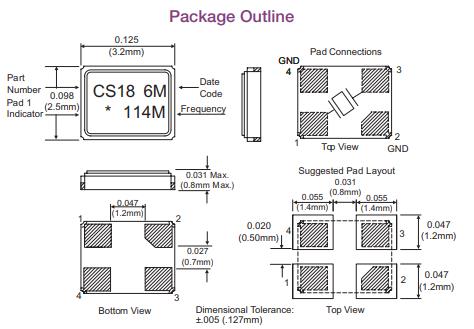

康納溫菲爾德晶振CS-018,CS-018-114.0M音叉晶體尺寸圖

大型高密度封裝諧振器,陶瓷表面SMD四腳晶振,CSM-12晶振

CS-018-114.0M晶振 使用注意事項

清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶振產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然貼片晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。康納溫菲爾德晶振CS-018,CS-018-114.0M音叉晶體
裝載
SMD產品
SMD晶振產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得時鐘晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
引線類型產品
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。康納溫菲爾德晶振CS-018,CS-018-114.0M音叉晶體
請?jiān)跊](méi)有直射陽光，不發生結露的場所保管。

歐美晶振原廠編碼	Manufacturer廠家	Series型號	Type 系列	Frequency	Frequency Stability頻率穩定度
CS-018-114.285M	Connor-Winfield	CS-018	MHz Crystal	114.285MHz	±100ppm
CS-018-114.285M	Connor-Winfield	CS-018	MHz Crystal	114.285MHz	±100ppm
CS-018-114.285M	Connor-Winfield	CS-018	MHz Crystal	114.285MHz	±100ppm
CS-023-114.285M	Connor-Winfield	CS-023	MHz Crystal	114.285MHz	±20ppm
CS-023-114.285M	Connor-Winfield	CS-023	MHz Crystal	114.285MHz	±20ppm
CS-023-114.285M	Connor-Winfield	CS-023	MHz Crystal	114.285MHz	±20ppm
CS-034-040.0M	Connor-Winfield	CS-034	MHz Crystal	40MHz	±50ppm
CS-034-040.0M	Connor-Winfield	CS-034	MHz Crystal	40MHz	±50ppm
CS-034-040.0M	Connor-Winfield	CS-034	MHz Crystal	40MHz	±50ppm
CS-043-048.0M	Connor-Winfield	CS-043	MHz Crystal	48MHz	±25ppm
CS-043-048.0M	Connor-Winfield	CS-043	MHz Crystal	48MHz	±25ppm
CS-043-048.0M	Connor-Winfield	CS-043	MHz Crystal	48MHz	±25ppm
CS-044-054.0M	Connor-Winfield	CS-044	MHz Crystal	54MHz	±25ppm
CS-044-054.0M	Connor-Winfield	CS-044	MHz Crystal	54MHz	±25ppm
CS-044-054.0M	Connor-Winfield	CS-044	MHz Crystal	54MHz	±25ppm
CS-018-114.285MHZ	Connor-Winfield	CS-018	MHz Crystal	114.285MHz	±100ppm
