百利通亞陶晶振,有源石英晶振,KX321振蕩器

頻率：32.768KHZ

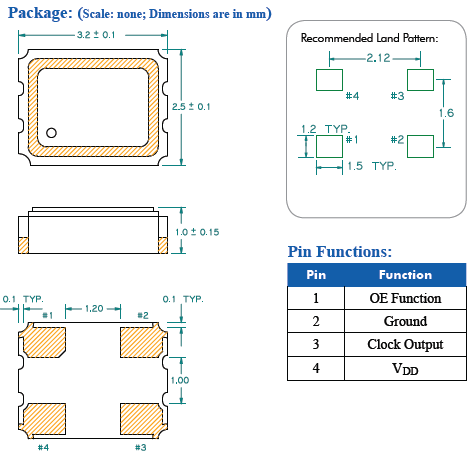

尺寸：3.2*2.5*1.0mm

普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體振蕩器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：86-0755-27838351

百利通亞陶晶振,有源石英晶振,KX321振蕩器.小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,WirelessLAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

石英晶振高精度晶片的拋光技術:貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使貼片晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

Diodes 公司總部及美洲銷售辦公室位于美國德州普拉諾 (Plano) 與加州米爾皮塔斯 (Milpitas).設計、營銷與工程中心位于普拉諾、米爾皮塔斯、臺灣臺北；臺灣桃園市、臺灣竹北市、英國曼徹斯特及德國紐豪斯 (Neuhaus).Diodes 耐高溫晶振的晶圓生產設施位于密蘇里州堪薩斯市及曼徹斯特,另外在中國上海亦設有一座生產設施.Diodes 在中國上海、濟南、成都、揚州,以及香港、紐豪斯及臺北設有組裝與測試設施.另外在多個據點設有工程、銷售、倉儲及物流辦公室,包括臺北、香港、曼徹斯特、中國上海、深圳、南韓城南市以及德國慕尼黑,并于世界各地設有支持辦公室.

百利通亞陶晶振	KX321晶振
輸出類型	CMOS
輸出負載	15pF
振蕩模式	基本/第三泛音
電源電壓	+1.8V，+2.5V，+3.0V，+3.3V
頻率范圍	32.768KHZ
頻率穩定度	±50ppm
工作溫度	-40℃~+85℃
保存溫度	-55℃~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max
相位抖動（12兆赫~20兆赫）	1個PS最大
老化率	±3 ppm /年最大

KX321 3.2_2.5 CMOS

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

熱影響

重復的溫度巨大變化可能會降低受損害環保晶振產品特性,并導致塑料封裝里的線路擊穿.

如何正確的使用有源晶振

電處理：

將電源連接到有源石英貼片晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.

有源晶振的負載電容與阻抗

負載電容與阻抗32.768K晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
