ECS晶振ECX-53BQ,ECS-270-18-30BQ-DS無源諧振器

頻率：27MHZ

尺寸：5.0*3.2mm

ECS晶振ECX-53BQ,ECS-270-18-30BQ-DS無源諧振器,伊西斯貼片晶振,陶瓷晶振,SMD晶振,無源晶振,ECS晶振,型號ECX-53BQ,編碼ECS-270-18-30BQ-DS是一款陶瓷面貼片型的陶瓷諧振器,尺寸為5032mm,頻率為27MHZ,精度30ppm,負載電容18pF,工作溫度-40°C~+125°C,產品采用優異的原料制作而成,具備高質量高性能的特點,被廣泛用于車載應用,智能家居家電,無線網絡等領域.

ECS-300-18-30BQ-DS石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.ECS晶振ECX-53BQ,ECS-270-18-30BQ-DS無源諧振器

訂購熱線：86-0755-27838351

大型高密度封裝諧振器,陶瓷表面SMD四腳晶振,CSM-12晶振

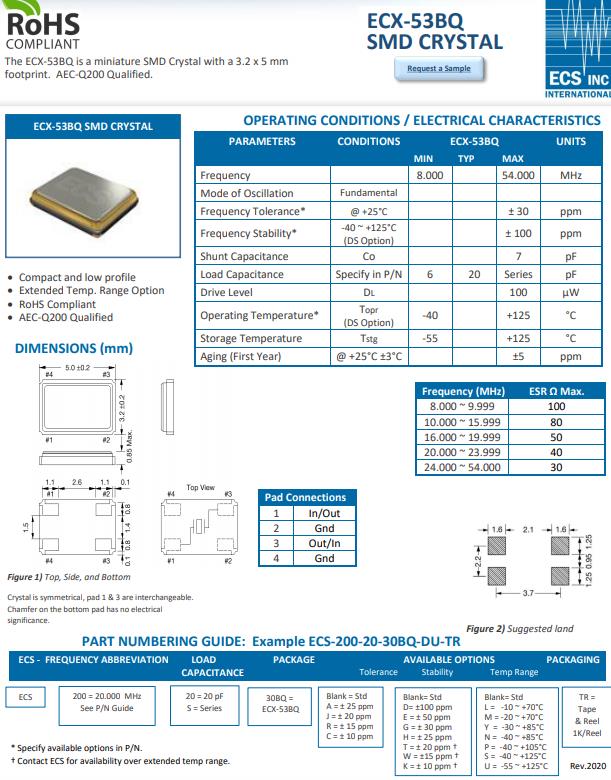

ECS-270-18-30BQ-DS晶振 參數表

ECS晶振規格	單位	ECX-53BQ晶振	石英晶振基本條件
標準頻率	f_nom	27MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +125°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±30× 10-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.vanban.cn
頻率溫度特征	f_tem	±50,100× 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	18PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

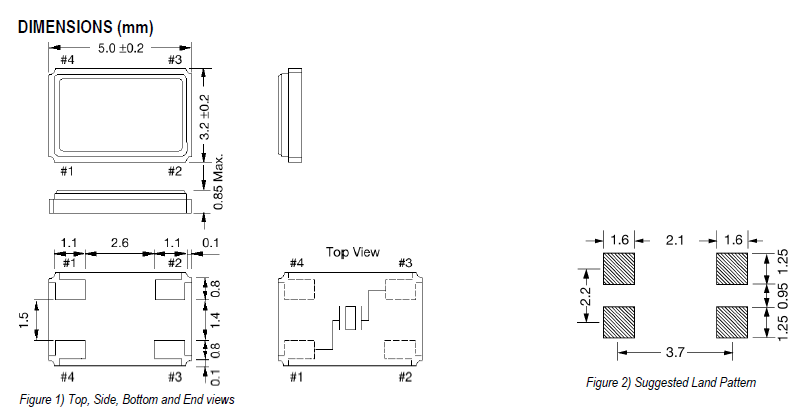

ECS晶振ECX-53BQ,ECS-270-18-30BQ-DS無源諧振器 尺寸圖

大型高密度封裝諧振器,陶瓷表面SMD四腳晶振,CSM-12晶振

使用注意事項

關于沖洗清潔音叉型晶振由于采用小型、薄型的無源晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。 ECS晶振ECX-53BQ,ECS-270-18-30BQ-DS無源諧振器

關于機械性沖擊

(1) 從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。

在使之落下或對它施加沖擊之時，在使用之前，建議確認一下振蕩檢查等的條件。

(2) 無源高精度晶體與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。

(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。ECS晶振ECX-53BQ,ECS-270-18-30BQ-DS無源諧振器

耐焊性

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞陶瓷面貼片晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

Manufacturer Part Number原廠編碼	Manufacturer廠家	Series型號	Frequency	Operating Temperature 工作溫度	Size / Dimension 尺寸
ECS-143-18-30BQ-DS	ECS晶振	ECX-53BQ	14.31818MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-143-18-30BQ-DS	ECS晶振	ECX-53BQ	14.31818MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-143-18-30BQ-DS	ECS晶振	ECX-53BQ	14.31818MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-196.6-18-30BQ-DS	ECS晶振	ECX-53BQ	19.6608MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-196.6-18-30BQ-DS	ECS晶振	ECX-53BQ	19.6608MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-196.6-18-30BQ-DS	ECS晶振	ECX-53BQ	19.6608MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-300-18-30BQ-DS	ECS晶振	ECX-53BQ	30MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-300-18-30BQ-DS	ECS晶振	ECX-53BQ	30MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-300-18-30BQ-DS	ECS晶振	ECX-53BQ	30MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-200-18-30BQ-DS	ECS晶振	ECX-53BQ	20MHz	-40°C ~ 125°C	5032貼片晶振
ECS-200-18-30BQ-DS	ECS晶振	ECX-53BQ	20MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-200-18-30BQ-DS	ECS晶振	ECX-53BQ	20MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-135.6-18-30BQ-DS	ECS晶振	ECX-53BQ	13.56MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-135.6-18-30BQ-DS	ECS晶振	ECX-53BQ	13.56MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-135.6-18-30BQ-DS	ECS晶振	ECX-53BQ	13.56MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-270-18-30BQ-DS	ECS晶振	ECX-53BQ	27MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-270-18-30BQ-DS	ECS晶振	ECX-53BQ	27MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-270-18-30BQ-DS	ECS晶振	ECX-53BQ	27MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-260-18-30BQ-DS	ECS晶振	ECX-53BQ	26MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-260-18-30BQ-DS	ECS晶振	ECX-53BQ	26MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-260-18-30BQ-DS	ECS晶振	ECX-53BQ	26MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-100-18-30BQ-DS	ECS晶振	ECX-53BQ	10MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-100-18-30BQ-DS	ECS晶振	ECX-53BQ	10MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
ECS-100-18-30BQ-DS	ECS晶振	ECX-53BQ	10MHz	-40°C ~ 125°C	0.197" L x 0.126" W (5.00mm x 3.20mm)
