愛普生晶振,TG-5510CA晶振,有源貼片晶振

頻率：10MHZ~54MHZ

尺寸：7.0*5.0mm

智能手機有源晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等數碼產品類別,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛工作的高溫回流溫度曲線要求.

訂購熱線：86-0755-27838351

愛普生晶振,TG-5510CA晶振,有源貼片晶振

EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是全球數一數二的晶振制造商,是數碼映像領域的全球領先企業.全稱為愛普生拓優科夢（Epson Toyocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出體積更小,更高性能或全新功能的電子元器件.愛普生晶振在32.768KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶體元器件已以23%的市場占有率位于業界第一.主要產品系列:無源晶振,有源晶振,可編程晶振,SMD crystal,DIP crystal,石英晶體振蕩器,溫補晶振,壓控石英水晶振蕩子,VC-TCXO等等.獨創QMEMS技術,生產出更小更高性能和全新功能的晶振產品.全球晶振產品市場占有率最大.可編程晶振能適應各種客戶的獨特需求.由于其制造工藝處于世界頂尖水平,價格也是相對于其他平牌要高.被廣泛的應用于各類計量儀表,醫療電子設備,汽車電子和各類高端消費類電子產品.

愛普生晶振,TG-5510CA晶振,有源貼片晶振

愛普生KHZ產品分有貼片SMD和圓柱DIP。

KHZ中愛普生是以32.768KHZ最為出名的。32.768K晶振是一款數字電路板都要使用到的重要部件，有人比喻為電路板的心跳發生器，也就是說心如果停止了跳動，那么電路板也將無法進行穩定的工作了。32.768K中愛普生C-002RX是一款受歡迎的圓柱音叉晶振，體積只有2*6mm。與日本KDS的DT-26同體積同參數。

因此說道的四款型號晶振都是可以相互替換使用的。只是有客戶比較鐘愛某個品牌，或者是上級有要求一定要用什么品牌的。C-002RX具有的優點有

1，超小型、薄型、質地輕的音叉圓柱晶振，使焊接更為方便簡單

2，具備優良的耐熱性、耐環境特性

3，金屬外殼的使用使得產品在封裝時能發揮比陶瓷外殼更好的耐沖擊性。

愛普生除此C-002RX晶振，C-001也是工藝中比較常用到的音叉晶振，體積大概只有3*8mm。只是2*6體積稍微小一點，比較受廣發消費者的愛戴。同此相比，當然也有比2*6更小的體積了，例如體積只有5*1.5mm的C-004R圓柱晶振，4.5*1.2mm的C-005R圓柱晶振。價格相對來說都是比較貴的。因?yàn)轶w積小就意味著占用空間小。

KHZ貼片系列，愛普生在這一系列上做的可是相當?shù)淖吭剑瑢?/span>貼片晶振最小體積做到了2.05*1.25*0.35mm。在這之前最小的體積基本上就是3.2*1.5mm。愛普生的不斷突破使其在市場上占有絕對的優勢。只是這款貼片晶振價格是相當?shù)陌嘿F。因?yàn)槔锩婢サ脑叫。痛砉に囋綇?fù)雜。

該貼片晶振具有的優點

1，高精度小型表面貼片型石英晶體諧振器

2, 輕薄型與小型化為高端產品帶來了更大的方便

3，可發揮優良的電氣特性

4，金屬外殼的使用使得產品在封裝時能發揮比陶瓷外殼更好的耐沖擊性。

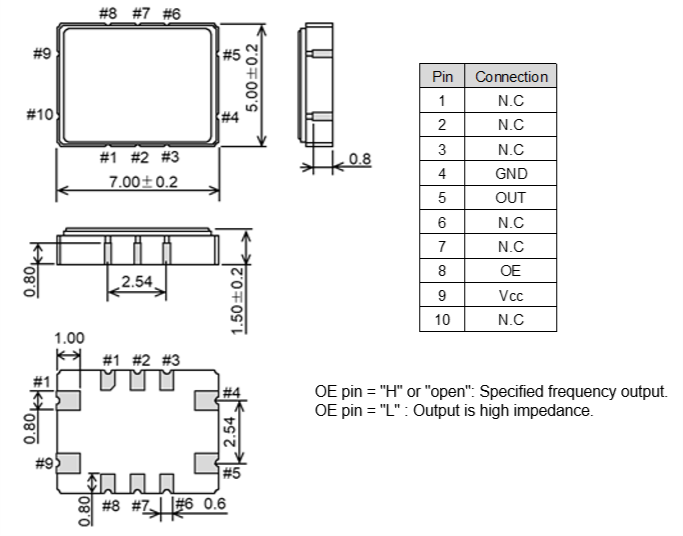

TG-5510CA

項目	符號	規格說明	條件
輸出頻率范圍	f0	10MHZ~54MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	VCC	3.3V.Typ	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-40℃ to +105℃	裸存
工作溫度	T_use	G: -10℃ to +70℃	請聯系我們查看更多資料http://www.vanban.cn
		H: -30℃ to +105℃

頻率穩定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	VOH	VCC-0.4V Min.
輸出電壓	VOL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	VIH	80% VCC Max.	ST 終端
輸入電壓	VIL	20 % VCC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年
