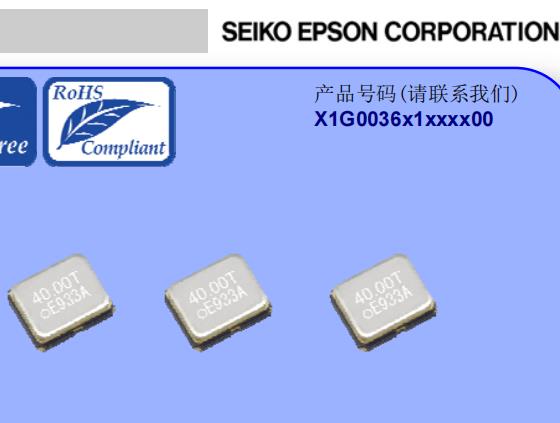

SG-211SCE,X1G0036210026,SPXO晶體振蕩器,CMOS,2520mm

頻率：40MHZ

尺寸：2.5*2.0mm

SG-211SCE,X1G0036210026,SPXO晶體振蕩器,CMOS,2520mm，尺寸為2520mm,頻率為40MHZ,支持輸出CMOS,電壓2.7~3.6V，有源貼片晶振,日本進口晶振,愛普生晶振,OSC振蕩器,石英晶體振蕩器，2520mm有源晶振，CMOS輸出晶振，SPXO晶振，低電壓晶振，低損耗晶振，低抖動晶振，低耗能晶振，高品質晶振，儀器設備晶振，藍牙晶振，智能手機晶振，導航定位晶振，可穿戴設備晶振，X1G0036210019晶振，X1G0036210024晶振。

有源晶振產品主要應用于智能手機，儀器設備，藍牙音響，可穿戴設備，以及無線網絡，高精密應用程序等.SG-211SCE,X1G0036210026,SPXO晶體振蕩器,CMOS,2520mm.

訂購熱線：86-0755-27838351

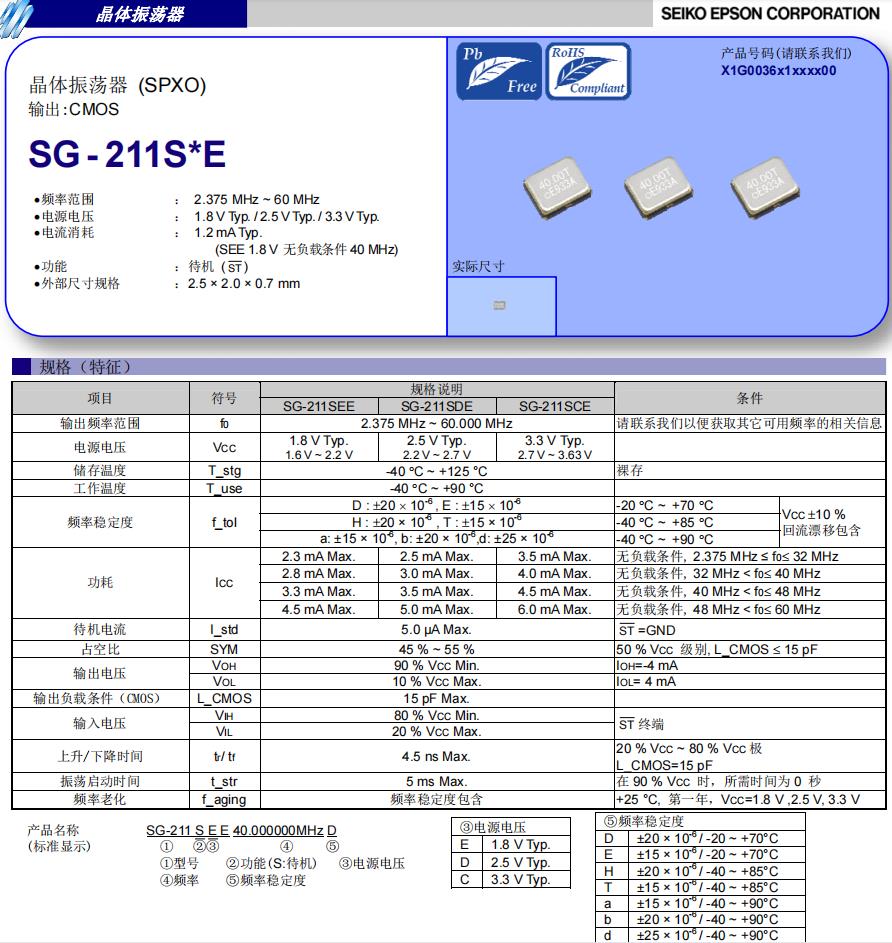

SG-211SCE,X1G0036210026,SPXO晶體振蕩器,CMOS,2520mm 參數表

項目

規格說明

條件

SG-211SEE

SG-211SDE

SG-211SCE

輸出頻率范圍

2.375 MHz ~ 60.000 MHz

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

1.8 V Typ.
1.6 V ~ 2.2 V

2.5 V Typ.
2.2 V ~ 2.7 V

3.3 V Typ.
2.7 V ~ 3.63 V

儲存溫度

T_stg

-40 oC ~ +125 °C

裸存

工作溫度

T_use

-40 oC ~ +90 °C

頻率穩定度

f_tol

D : 20 10-6 , E : 15 10-6

-20 oC ~ +70 oC

VCC 10 %
回流漂移包含

H : 20 × 10-6 , T : 15 × 10-6

-40 oC ~ +85 oC

a: ±15 × 10-6 , b: ±20 × 10-6 ,d: ±25 × 10-6

-40 oC ~ +90 oC

功耗

ICC

2.3 mA Max.

2.5 mA Max.

3.5 mA Max.

無負載條件, 2.375 MHz ≤ f0 32 MHz

2.8 mA Max.

3.0 mA Max.

4.0 mA Max.

無負載條件, 32 MHz < f0 40 MHz

3.3 mA Max.

3.5 mA Max.

4.5 mA Max.

無負載條件, 40 MHz < f0 48 MHz

4.5 mA Max.

5.0 mA Max.

6.0 mA Max.

無負載條件, 48 MHz < f0 60 MHz

待機電流

I_std

5.0 µA Max.

ST =GND

占空比

SYM

45 % ~ 55 %

50 % VCC 級別, L_CMOS 15 pF

輸出電壓

VOH

90 % VCC Min.

IOH=-4 mA

VOL

10 % VCC Max.

IOL= 4 mA

輸出負載條件(CMOS)

L_CMOS

15 pF Max.

輸入電壓

VIH

80 % VCC Min.

ST 終端

VIL

20 % VCC Max.

上升/下降時間

tr/ tf

4.5 ns Max.

20 % VCC ~ 80 % VCC 極
L_CMOS=15 pF

振蕩啟動時間

t_str

5 ms Max.

在 90 % VCC 時，所需時間為 0 秒

頻率老化

f_aging

頻率穩定度包含

+25 °C, 第一年， VCC=1.8 V ,2.5 V, 3.3 V

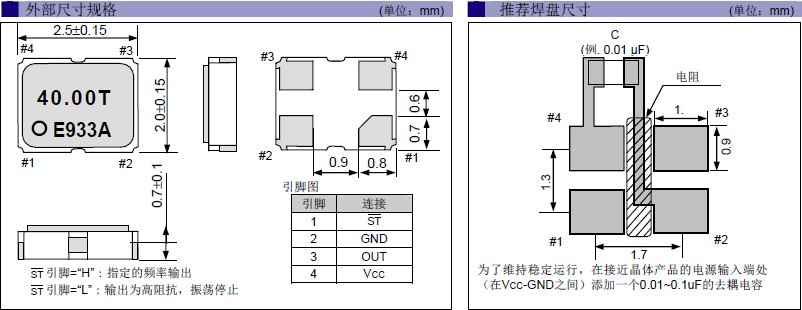

SG-211SCE,X1G0036210026,SPXO晶體振蕩器,CMOS,2520mm 尺寸圖

X1G0036210026晶振特性

頻率范圍：2.375 MHz ~ 60 MHz
電源電壓：1.8 V Typ. / 2.5 V Typ. / 3.3 V Typ.
電流消耗：1.2 mA Typ.
(SEE 1.8 V 無負載條件 40 MHz)
：待機 ( ST )
： 2.5 × 2.0 × 0.7 mm

更多有關日本EPSON晶振型號

編碼	品牌	型號	頻率	尺寸	輸出方式
X1G0036210006	愛普生晶振	SG-211SCE	12.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210007	愛普生晶振	SG-211SCE	54.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210009	愛普生晶振	SG-211SCE	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210010	愛普生晶振	SG-211SCE	8.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210011	愛普生晶振	SG-211SCE	26.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210012	愛普生晶振	SG-211SCE	24.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210013	愛普生晶振	SG-211SCE	24.576000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210014	愛普生晶振	SG-211SCE	10.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210015	愛普生晶振	SG-211SCE	9.830400 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210017	愛普生晶振	SG-211SCE	5.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210018	愛普生晶振	SG-211SCE	4.999950 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210019	愛普生晶振	SG-211SCE	20.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210022	愛普生晶振	SG-211SCE	40.960000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210023	愛普生晶振	SG-211SCE	20.480000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210024	愛普生晶振	SG-211SCE	27.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210025	愛普生晶振	SG-211SCE	7.200000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210026	愛普生晶振	SG-211SCE	40.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210028	愛普生晶振	SG-211SCE	40.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210029	愛普生晶振	SG-211SCE	20.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210030	愛普生晶振	SG-211SCE	24.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210031	愛普生晶振	SG-211SCE	48.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210032	愛普生晶振	SG-211SCE	16.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210034	愛普生晶振	SG-211SCE	24.545400 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210036	愛普生晶振	SG-211SCE	40.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210039	愛普生晶振	SG-211SCE	19.200000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210041	愛普生晶振	SG-211SCE	16.384000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210050	愛普生晶振	SG-211SCE	11.289600 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210051	愛普生晶振	SG-211SCE	4.915200 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210052	愛普生晶振	SG-211SCE	4.915200 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210053	愛普生晶振	SG-211SCE	9.830400 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210059	愛普生晶振	SG-211SCE	26.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210062	愛普生晶振	SG-211SCE	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210064	愛普生晶振	SG-211SCE	50.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210069	愛普生晶振	SG-211SCE	49.152000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210073	愛普生晶振	SG-211SCE	26.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210074	愛普生晶振	SG-211SCE	50.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210076	愛普生晶振	SG-211SCE	30.720000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210078	愛普生晶振	SG-211SCE	32.760000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210079	愛普生晶振	SG-211SCE	12.800000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210080	愛普生晶振	SG-211SCE	40.960000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210082	愛普生晶振	SG-211SCE	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210083	愛普生晶振	SG-211SCE	10.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210097	愛普生晶振	SG-211SCE	2.800000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210099	愛普生晶振	SG-211SCE	14.745600 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210100	愛普生晶振	SG-211SCE	6.144000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210101	愛普生晶振	SG-211SCE	12.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210102	愛普生晶振	SG-211SCE	19.200000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210103	愛普生晶振	SG-211SCE	19.200000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210105	愛普生晶振	SG-211SCE	13.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210106	愛普生晶振	SG-211SCE	54.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210108	愛普生晶振	SG-211SCE	36.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210109	愛普生晶振	SG-211SCE	4.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210110	愛普生晶振	SG-211SCE	33.333000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210111	愛普生晶振	SG-211SCE	10.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210112	愛普生晶振	SG-211SCE	32.256000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210113	愛普生晶振	SG-211SCE	39.062500 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210114	愛普生晶振	SG-211SCE	33.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210115	愛普生晶振	SG-211SCE	22.579200 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210116	愛普生晶振	SG-211SCE	28.636360 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210117	愛普生晶振	SG-211SCE	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210119	愛普生晶振	SG-211SCE	12.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210120	愛普生晶振	SG-211SCE	45.158400 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210122	愛普生晶振	SG-211SCE	50.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210123	愛普生晶振	SG-211SCE	60.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210124	愛普生晶振	SG-211SCE	50.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210125	愛普生晶振	SG-211SCE	12.288000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210126	愛普生晶振	SG-211SCE	20.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210127	愛普生晶振	SG-211SCE	22.579000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210128	愛普生晶振	SG-211SCE	16.600000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210130	愛普生晶振	SG-211SCE	24.242424 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210131	愛普生晶振	SG-211SCE	49.152000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210132	愛普生晶振	SG-211SCE	15.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210134	愛普生晶振	SG-211SCE	36.170000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210135	愛普生晶振	SG-211SCE	37.210000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210136	愛普生晶振	SG-211SCE	2.457600 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210138	愛普生晶振	SG-211SCE	38.040000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210140	愛普生日產晶振	SG-211SCE	12.288000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210141	愛普生晶振	SG-211SCE	50.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210142	愛普生晶振	SG-211SCE	33.330000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210144	愛普生晶振	SG-211SCE	48.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210145	愛普生晶振	SG-211SCE	5.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210146	愛普生晶振	SG-211SCE	33.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210147	愛普生晶振	SG-211SCE	16.384000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210148	愛普生晶振	SG-211SCE	32.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210150	愛普生晶振	SG-211SCE	16.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210152	愛普生晶振	SG-211SCE	16.480000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210158	愛普生晶振	SG-211SCE	10.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210159	愛普生晶振	SG-211SCE	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210160	愛普生晶振	SG-211SCE	50.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210162	愛普生晶振	SG-211SCE	45.158400 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210163	愛普生晶振	SG-211SCE	49.152000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
X1G0036210164	愛普生晶振	SG-211SCE	30.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS
