愛普生晶振,壓控晶振,VG7050EBN晶振,X1G0045510003晶振

頻率：600~800MHZ

尺寸：7.0*5.0mm

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：86-0755-27838351

因此除了KHZ,MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHz為止高頻的表面聲波（SAW）元器件.愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為石英晶體振蕩器元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景. 愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶振元器件已以23%的市場占有率位于業界第一.

愛普生晶振,壓控晶振,VG7050EBN晶振,X1G0045510003晶振,壓控晶振(VCXO),壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.

貼片晶振晶片邊緣處理技術：進口晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

項目	符號	規格說明	條件
輸出頻率范圍	f0	600~800MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	VCC	0.125~3.3V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.vanban.cn
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	VOH	VCC-0.4V Min.
輸出電壓	VOL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	VIH	80% VCC Max.	ST 終端
輸入電壓	VIL	20 % VCC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

愛普生壓控進口日產晶振型號列表:

Model

Frequency

Frequency stability

LxWxH

Output Wave

Frequency Control Range

Temperature

Frequency tolerance

25°C Aging

I[Max]

VG7050EBN

698.812335 MHz

CJGHBZ

7.00 x 5.00 x 1.50 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 90 mA

VG7050EBN

794.727753 MHz

CJGHBZ

7.00 x 5.00 x 1.50 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 90 mA

VG7050EBN

693.482990 MHz

CJGHBZ

7.00 x 5.00 x 1.50 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 90 mA

VG7050EBN

698.812300 MHz

CJGHCZ

7.00 x 5.00 x 1.50 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 90 mA

VG7050ECN

622.080000 MHz

CJGLPZ

7.00 x 5.00 x 1.50 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 90 mA

VG7050ECN

622.080000 MHz

CJGHPF

7.00 x 5.00 x 1.50 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 90 mA

VG7050ECN

622.080000 MHz

CJGLPF

7.00 x 5.00 x 1.50 mm

LV-PECL

N/A ppm

-40 to 85 °C

+/-50 ppm

Included in frequency tolerance

≤ 90 mA

愛普生壓控進口日產晶振編碼列表:

X1G0045510003	VG7050EBN	698.812335 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
X1G0045510004	VG7050EBN	794.727753 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
X1G0045510007	VG7050EBN	693.482990 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
X1G0045510008	VG7050EBN	698.812300 MHz	CJGHCZ	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
X1G0045611003	VG7050ECN	622.080000 MHz	CJGLPZ	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
X1G0045611005	VG7050ECN	622.080000 MHz	CJGHPF	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
X1G0045611007	VG7050ECN	622.080000 MHz	CJGLPF	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA

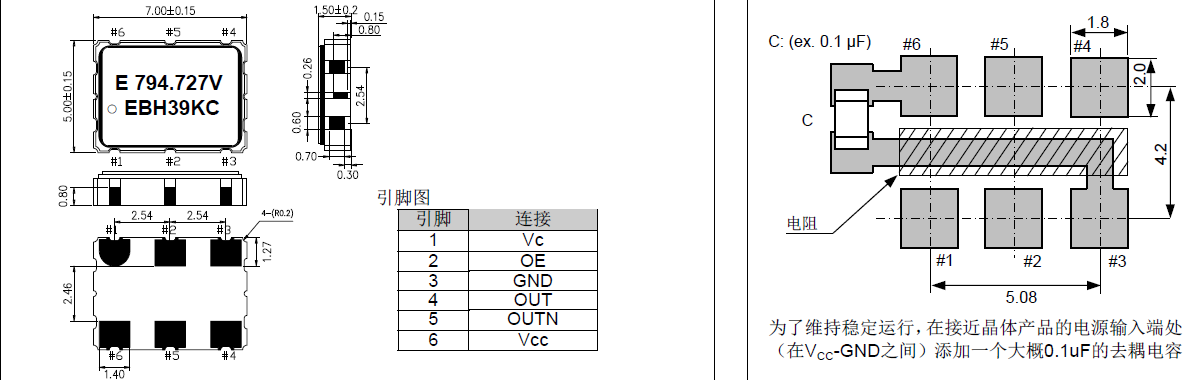

VG7050EBN 7050

機械振動的影響:當7050貼片晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。愛普生晶振,壓控晶振,VG7050EBN晶振,X1G0045510003晶振

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于7050壓控晶振器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存六腳石英晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

高頻7050有源晶振 VG7050EBN晶振 X1G0045510003晶振
