EPSON晶體振蕩器,X1M000091000900,EG-2102CA低相位噪聲晶振

頻率：312.500000MHz

尺寸：7.0x5.0x1.2mm

EPSON晶體振蕩器,X1M000091000900,EG-2102CA低相位噪聲晶振，日本進口晶振，EPSON愛普生晶振，型號為：EG-2102CA，編碼為：X1M000091000900，頻率為：312.500000MHz，小體積貼片晶振，尺寸為：7.0x5.0x1.2mm封裝，六腳貼片晶振，低抖動SAW振蕩器（SPSO），有源晶振，石英晶振，SMD晶振，石英晶體振蕩器，石英貼片晶振，HCSL輸出差分晶振，電源電壓3.3V，工作溫度范圍：-40℃至+85℃。具有超小型，輕薄型，低抖動，低功耗，低損耗，低相位噪聲，低電源電壓，低耗能，高精度，高性能，高品質等特點。應用于：移動通訊設備，無線網絡，藍牙模塊，物聯網，醫療設備，安防設備，GPS定位，導航儀，路由器/交換機、儀器儀表，機頂盒，光端機，光纖通訊，以太網等應用。

訂購熱線：86-0755-27838351

EPSON晶體振蕩器,X1M000091000900,EG-2102CA低相位噪聲晶振參數表

型號		EG-2102CA 參數說明
Item	Symbol	HCSL	Conditions/Remarks
Output frequency range	f0	312.500MHz	Please contact us for inquiries regarding available frequencies.
Supply voltage	VCC	2.5V ± 0.125V
Storage temperature	T_stg	-40°C to +125°C	Store as bare product.
Operating temperature	T_use	P : 0°C to +70°C ,
		R : -5°C to +85°C ,
		S : -20°C to +70°C
Frequency tolerance	f_tol	G : ± 50 × 10-6
		H : ±100 × 10-6
Current consumption	ICC	80mA Max.	OE = VCC , L_HCSL = 50Ω
Disable current	I_dis	20mA Max.	OE = GND
Symmetry	SYM	45% to 55%	at outputs crossing point
Output voltage	VOH	0.75V Typ.	DC characteristics
	VOL	-0.3V Typ.
Output load condition	L_HCSL	50Ω	Terminated to GND
(HCSL)
Input voltage	VIH	70% VCC Min.	OE terminal
	VIL	30% VCC Max.
Rise time / Fall time	tr / tf	500ps Max.	Between 0.175V and 0.525V of output
Start-up time	t_str	10ms Max.	Time at minimum supply voltage to be 0s
Phase Jitter	tPJ	0.8ps Max.	f0 < 100MHz	Offset frequency:
		0.5ps Max.	100MHz ≦ f0 < 200MHz	12kHz to 20MHz
		0.3ps Max.	200MHz ≦ f0
Frequency aging	f_aging	± 10 × 10-6 / year Max.	+25°C , First year , VCC = 2.5V

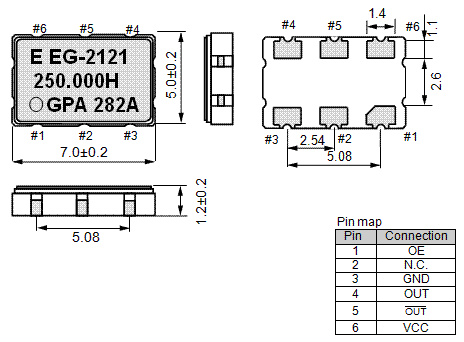

EPSON晶體振蕩器,X1M000091000900,EG-2102CA低相位噪聲晶振尺寸圖

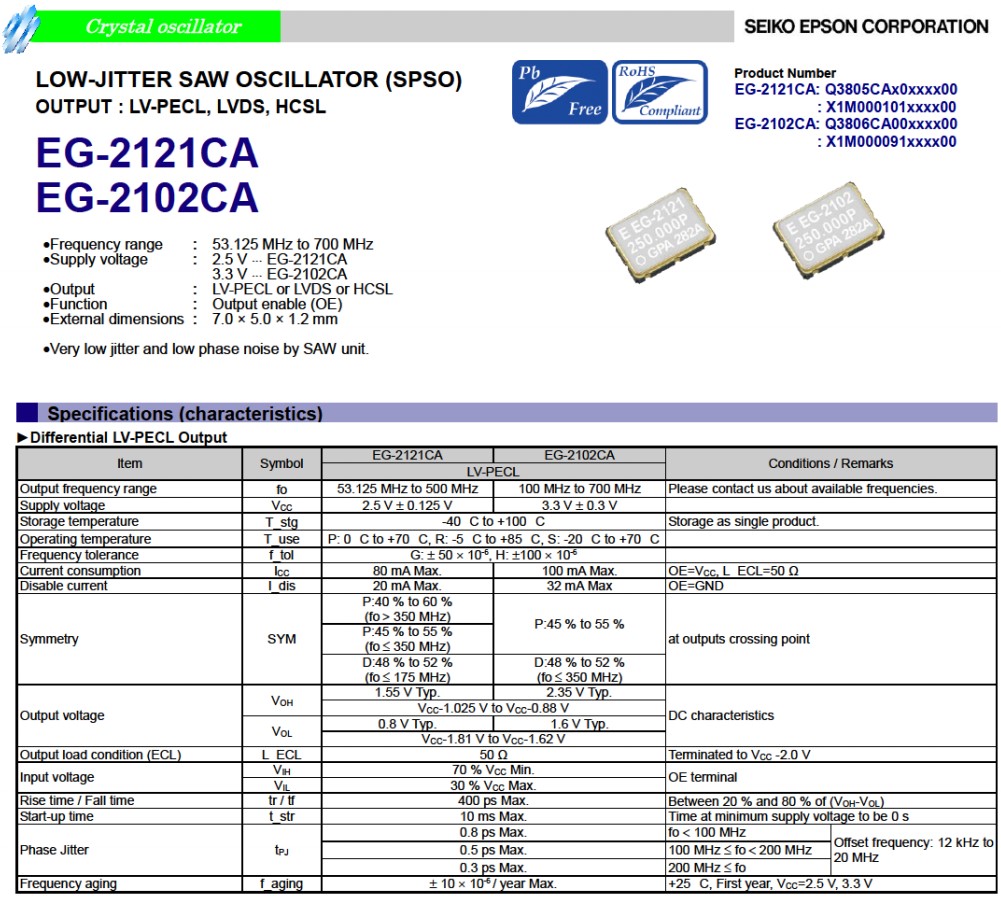

愛普生EG-2102CA有源晶振,X1M000091000800,HCSL無線模塊晶振

頻率范圍： 53.125MHz到700MHz

電源電壓： 2.5V,EG-2121CA，3.3V,EG-2102CA

輸出： LV-PECL或LVDS或HCSL石英晶體振蕩器

功能：輸出啟用（OE）

外部尺寸： 7.0×5.0×1.2mm

非常低抖動和低相位噪聲

編碼	貼片晶振	型號	頻率	尺寸	輸出方式
X1M000091000100	EPSON晶振	EG-2102CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	HCSL
X1M000091000200	EPSON晶振	EG-2102CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	HCSL
X1M000091000300	EPSON晶振	EG-2102CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	HCSL
X1M000091000400	EPSON晶振	EG-2102CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	HCSL
X1M000091000500	EPSON晶振	EG-2102CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	HCSL
X1M000091000600	EPSON晶振	EG-2102CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	HCSL
X1M000091000700	EPSON晶振	EG-2102CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	HCSL
X1M000091000800	EPSON晶振	EG-2102CA	156.250000 MHz	7.00 x 5.00 x 1.20 mm	HCSL
X1M000091000900	EPSON晶振	EG-2102CA	312.500000 MHz	7.00 x 5.00 x 1.20 mm	HCSL
X1M000091001000	EPSON晶振	EG-2102CA	322.265625 MHz	7.00 x 5.00 x 1.20 mm	HCSL
X1M000101000200	EPSON晶振	EG-2121CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	HCSL
X1M000431000400	EPSON晶振	MG7050HAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	HCSL
X1M000431000600	EPSON晶振	MG7050HAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	HCSL
X1M000431000700	愛普生晶振	MG7050HAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	HCSL
X1M000431000800	EPSON晶振	MG7050HAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	HCSL
X1M000431000900	EPSON晶振	MG7050HAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	HCSL
X1M000431001000	EPSON晶振	MG7050HAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	HCSL
X1M000431001100	EPSON晶振	MG7050HAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	HCSL
X1M000461000100	EPSON晶振	XG5032HAN	100.000000 MHz	5.00 x 3.20 x 1.40 mm	HCSL
X1M000461000200	EPSON晶振	XG5032HAN	100.000000 MHz	5.00 x 3.20 x 1.40 mm	HCSL
X1M000461000300	EPSON晶振	XG5032HAN	100.000000 MHz	5.00 x 3.20 x 1.40 mm	HCSL
X1M000461000600	EPSON晶振	XG5032HAN	100.000000 MHz	5.00 x 3.20 x 1.40 mm	HCSL
