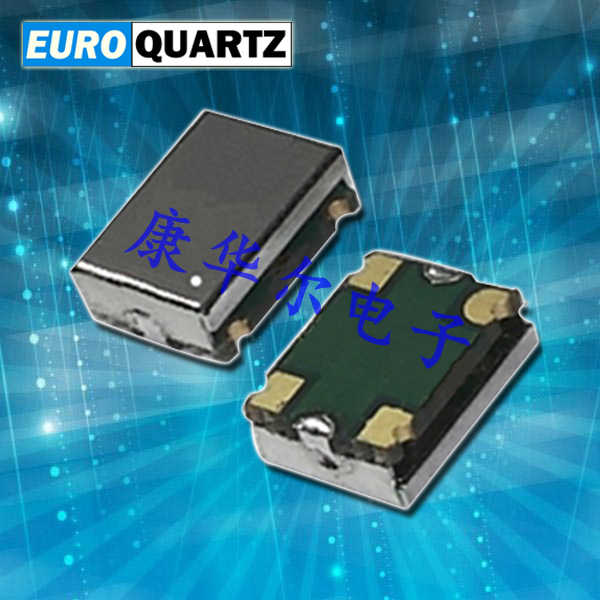

Euroquartz晶振,EMQF574T晶振,溫補振蕩器

頻率：10MHZ~245MHZ

尺寸：7.0*5.0mm

普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：86-0755-27838351

Euroquartz晶振,EMQF574T晶振,溫補振蕩器

Euroquartz晶振集團成立于1982年，總部位于英國，是一家設計、制造石英晶體振蕩器等和頻率相關產品的知名制造商。公司主要產品包括石英晶體振蕩器、VXCO壓控晶振、TCXO溫補晶振、OCXO恒溫晶振、石英晶體諧振器、過濾器等。以英國為基地的全球電子制造行業石英晶振,有源晶振,陶瓷濾波器和頻率相關產品的制造商和供應商。在頻率產品制造領域擁有超過60年的經驗,主要致力于頻率控制產品和壓電傳感器的設計，開發，生產和測試，包括石英晶振，貼片晶振,石英晶體振蕩器,溫補晶振,壓控晶振等和包含石英和其他壓電晶體諧振器的頻率控制模塊,如聲表面諧振器。

高品質產品制造是Euroquartz運營的核心。作為獨立制造商，重視并保持AS 9100認證。AS 9100是由航空航天業界編寫的國際質量管理標準，旨在保持和提高產品質量，并確保向行業提供完整的耗材。它已在歐洲以EN 9100出版，在美國以AS9100出版，在遠東以SJAC 9100出版。該標準將ISO 9001的所有內容與對航空航天的其他行業特定要求結合在一起。這個標準比ISO9001更嚴格，對于所有的軍事和航空航天客戶來說都是至關重要的，并且為所有其他客戶對生產和供應的產品質量提供更高的信心。

Euroquartz故意對產品范圍采取“基礎廣泛”的政策態度，以最大限度地提高靈活性，該公司擁有多個專業產品領域，特別是設計和制造定制電子濾波器，用于國防相關應用的高可靠性晶體振蕩器以及高耐輻射振蕩器航空航天和空間衛星應用。對于新技術應用和主要產品更新，Euroquartz客戶可以獲得經驗豐富的設計師和生產工程師的好處和安全性，他們了解頻率控制產品系列。Euroquartz客戶始終可以協助設計，生產和物流操作。

Euroquartz晶振	單位	EMQF574T晶振	石英晶振基本條件
標準頻率	f_nom	10MHZ~245MHZ	標準頻率
儲存溫度	T_stg	-55~+125℃	裸存
工作溫度	T_use	-40℃~+85	標準溫度
激勵功率	DL	1.0μW Max.	推薦:10μW
頻率公差	f_— l	±2ppm，±30ppm， ±50ppm，±100ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.vanban.cn/
頻率溫度特征	f_tem	30 × 10-6，±50 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	18pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

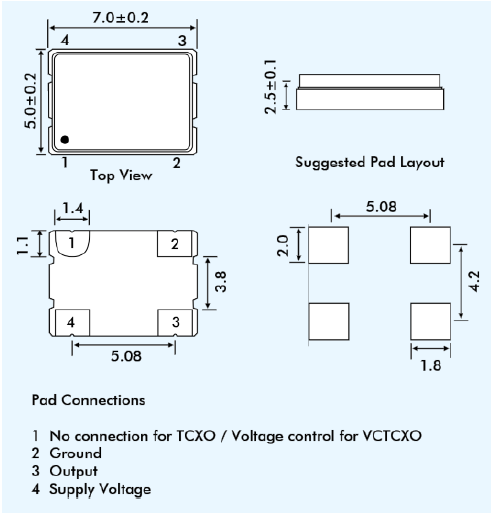

EMQF574T 7050 TCXO

Euroquartz晶振,EMQF574T晶振,溫補振蕩器

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

耐焊性：

將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源SMD晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
