LM11TCS.3-25000MHzC15V15M05,GED品牌,TCXO溫補晶振

頻率：25.000MHz

尺寸：0.8x0.5MAX

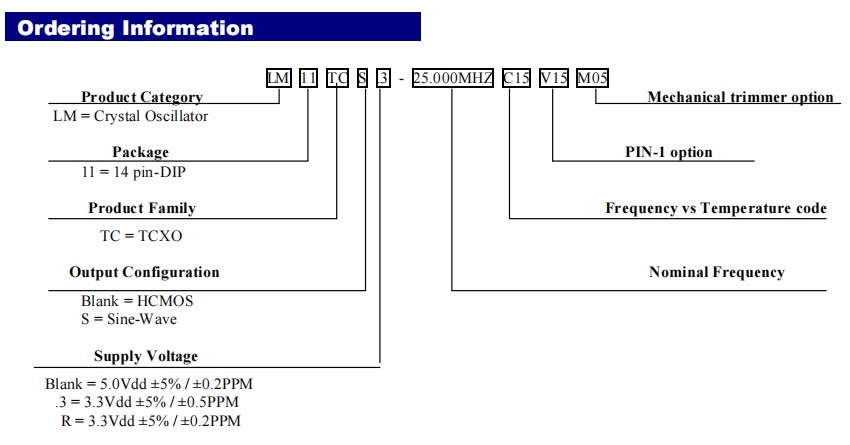

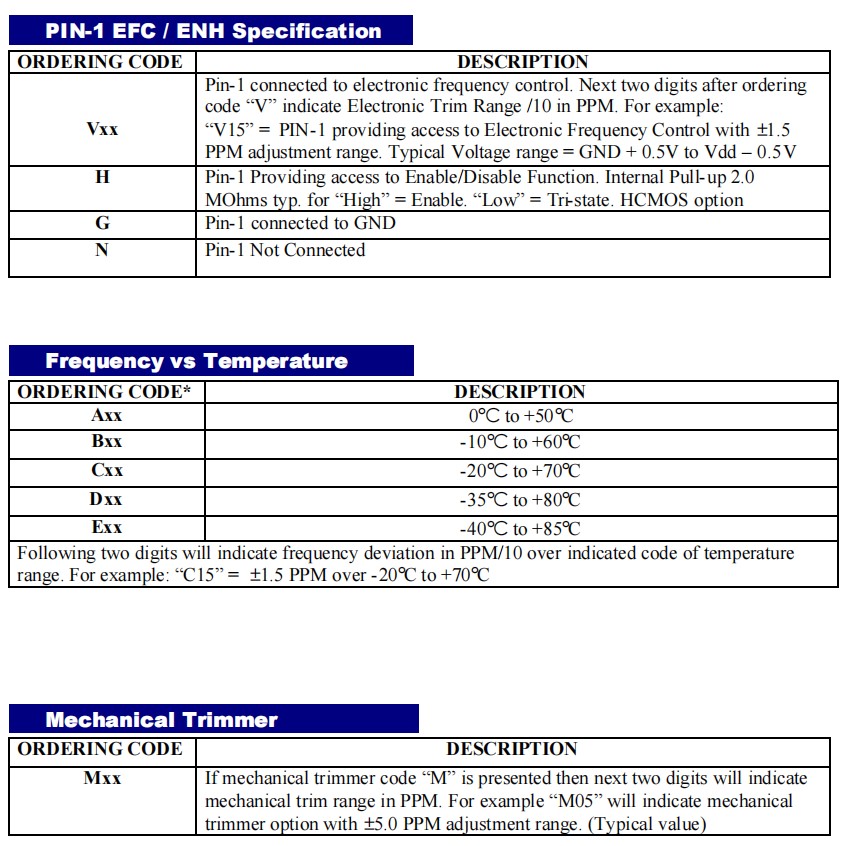

LM11TCS.3-25000MHzC15V15M05,GED品牌,TCXO溫補晶振，美國進口晶振，GED晶振，型號：LM11TC系列，編碼為：LM11TCS.3-25000MHzC15V15M05，電源電壓：3.3V，頻率：25.000MHz，精度：±1.5ppm，工作溫度范圍：-20℃至+70℃，“M05”將表示具有±5.0PPM調整范圍的機械修剪器選項，尺寸：0.8x0.5MAX，14引腳DIP，HCMOS輸出晶振，TCXO晶體振蕩器，有源晶振，石英晶體振蕩器，石英晶振，具有低抖動晶振，低功耗晶振，低電壓晶振，低相位噪聲晶振等特點，應用于：移動通訊晶振，無線網絡晶振，物聯網晶振，導航晶振，北斗定位晶振等應用。

訂購熱線：86-0755-27838351

LM11TCS.3-25000MHzC15V15M05,GED品牌,TCXO溫補晶振，產品特點：

頻率從10到125MHz
超溫穩定性低至±0.5PPM有源晶振
溫度范圍廣，最高可達-40°C至+85°C
電源電壓5.0V或3.3V
HCMOS/TTL或正弦波輸出
自定義頻率的快速周轉

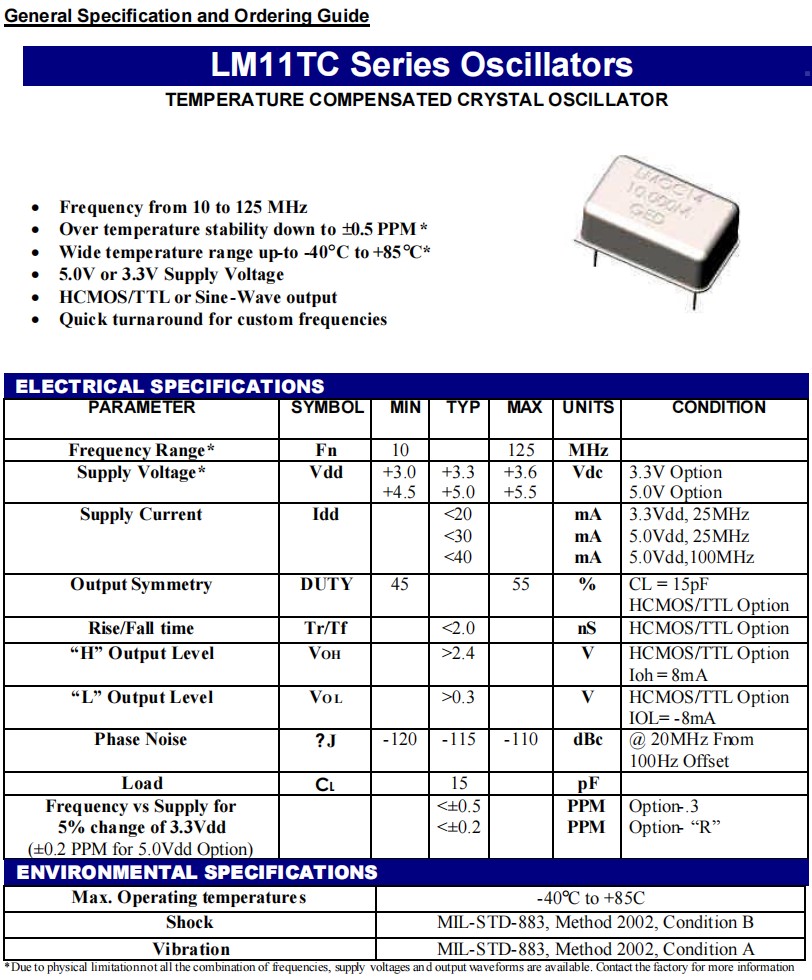

LM11TCS.3-25000MHzC15V15M05,GED品牌,TCXO溫補晶振,參數表

PARAMETER

SYMBOL

MIN

TYP

MAX

UNITS

CONDITION

Frequency Range *

MHz

Supply Voltage *

Vdd

+3.0
+4.5

+3.3
+5.0

+3.6
+5.5

Vdc

3.3V Option
5.0V Option

Supply Current

Idd

<20
<30
<40

mA
mA
mA

3.3Vdd, 25MHz
5.0Vdd, 25MHz
5.0Vdd,100MHz

Output Symmetry

DUTY

CL = 15pF
HCMOS/TTL Option

Rise/Fall time

Tr/Tf

<2.0

HCMOS/TTL Option

“H” Output Level

VOH

>2.4

HCMOS/TTL Option
Ioh = 8mA

“L” Output Level

VOL

>0.3

HCMOS/TTL Option
IOL= - 8mA

Phase Noise

- 120

- 115

- 110

dBc

@ 20MHz Fnom
100Hz Offset

Load

Frequency vs Supply for
5% change of 3.3Vdd
(±0.2 PPM for 5.0Vdd Option)

<±0.5
<±0.2

PPM
PPM

Option-.3
Option- “R”

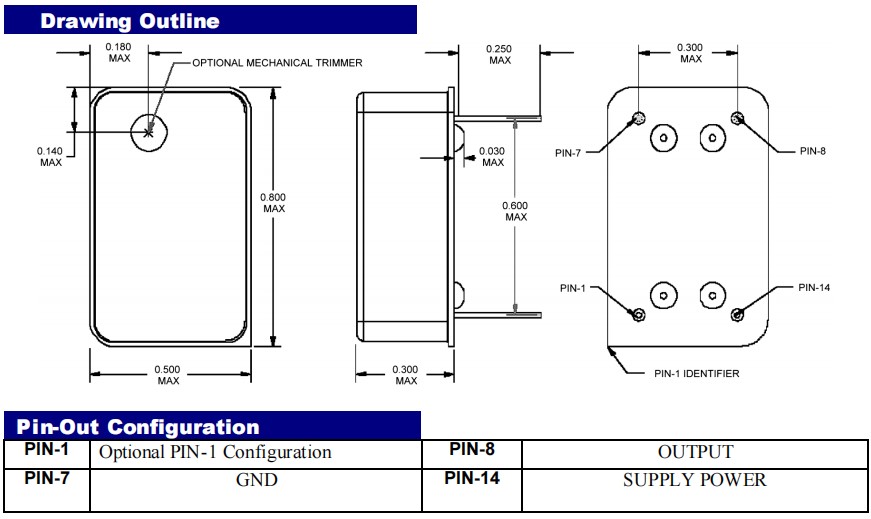

LM11TCS.3-25000MHzC15V15M05,GED品牌,TCXO溫補晶振,尺寸圖

LM11TCS.3-25000MHzC15V15M05 GED品牌 TCXO溫補晶振

采購：LM11TCS.3-25000MHzC15V15M05,GED品牌,TCXO溫補晶振

*聯系人：
*手機：
公司名稱：
郵箱：
電話：
地址：
*采購意向：
*驗證碼：
