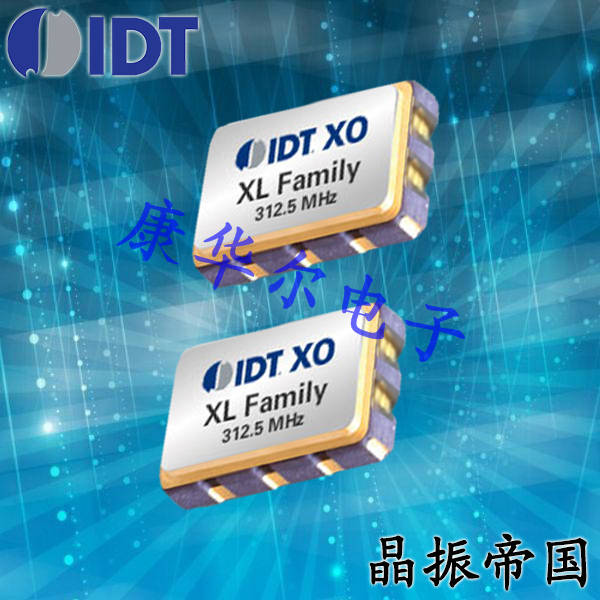

IDT晶振,8N3S270晶振,進口晶振

頻率：15.476MHZ~866.67MHZ

尺寸：7.0*5.0mm

IDT晶振集團 的 XL 和 XU 晶體振蕩器,有源晶振可提供 HCMOS、LVPECL、LVDS 和 HCSL 輸出. XU 和 XL 系列分別擁有 300 fs 和 750 fs（典型值） RMS 相位抖動 (12 kHz – 20 MHz)（分別）. 提供 ± 20 ppm、± 25 ppm、± 50 ppm 或 ± 100 ppm 的頻率穩定性選項,以及 16 kHz 至 1.5 GHz 的自定義頻率的快速交貨期. 這些有源晶振,壓控振蕩器采用行業標準封裝（3.2 x 2.5 mm、5 x 3.2 mm、7 x 5 mm）和引腳. IDT 的 XU 和 XL 系列所能提供的性能、價格和交付均可滿足您的設計要求. 相關應用包括：網絡、通信、數據 I/O、存儲和服務器.

訂購熱線：86-0755-27838351

IDT晶振,8N3S270晶振,進口晶振.智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.

IDT的傳感器信號調節器適用于各種汽車應用,包括電力轉向、排放控制、可變閥門定時、液位測量、航向通風和空調(HVAC).IDT的創新時機、互連、PMIC和無線電力解決方案使客戶能夠開發具有創新功能、改進性能和延長電池壽命的移動和個人電子產品.IDT晶振的集成電路用于世界各地的通信、計算和消費行業.IDT總部位于加州圣何塞市,在世界各地都設有設計、運營和銷售設施.

IDT晶振	8N3S270晶振
輸出類型	LVPECL
輸出負載	15pF
振蕩模式	基本/第三泛音
電源電壓	+1.8V，+2.5V，+3.3V
頻率范圍	15.476MHz~866.67MHz
頻率穩定度	±20ppm ±25ppm ±50ppm ±100ppm
工作溫度	-20℃~+70℃ -40℃~+85℃
保存溫度	-65℃~+150℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max
相位抖動（12兆赫~20兆赫）	1個PS最大
老化率	±3 ppm /年最大

8N3S270 7050 LVPECL

IDT晶振,8N3S270晶振,進口晶振,機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管OSC晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至進口晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將石英7050晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

有源晶振的負載電容與阻抗

負載電容與阻抗有源高質量貼片晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量?jī)x器的負載阻抗晶體振蕩器.當輸入阻抗的測量?jī)x器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

使用環境（溫度和濕度）

請?jiān)谝?guī)定的溫度范圍內使用石英智能家居晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.
