頻率：24MHZ
尺寸：3.2x2.5mm
DSO321SW影像設備晶振,1XSE024000AW1,KDS低相位振蕩器，尺寸3.2x2.5mm，頻率24MHZ，日本KDS晶振，大真空水晶振動子，石英有源晶振，石英晶體振蕩器，3225mm有源晶振，有源貼片晶振，24MHZ有源晶振，無鉛有源晶振，四腳有源振蕩器，影像設備有源晶振，智能電網專用有源晶振，多媒體裝置有源晶振，PLC有源晶振，車載音響有源晶振，交換機有源晶振，室外基站有源晶振，低損耗有源晶振，低功耗有源晶振，低電壓有源晶振，低相位有源晶振，低抖動有源晶振，具有良好的可靠性能。SPXO晶振產品特別適合用于WiLAN, WiMAX，智能電網，PLC、影像相關、車載多媒體裝置，室外基站，交換機，醫療設備，網絡設備等應用。DSO321SW影像設備晶振,1XSE024000AW1,KDS低相位振蕩器.
DSO321SW影像設備晶振,1XSE024000AW1,KDS低相位振蕩器，尺寸3.2x2.5mm，頻率24MHZ，日本KDS晶振，大真空水晶振動子，石英有源晶振，石英晶體振蕩器，3225mm有源晶振，有源貼片晶振，24MHZ有源晶振，無鉛有源晶振，四腳有源振蕩器，影像設備有源晶振，智能電網專用有源晶振，多媒體裝置有源晶振，PLC有源晶振，車載音響有源晶振，交換機有源晶振，室外基站有源晶振，低損耗有源晶振，低功耗有源晶振，低電壓有源晶振，低相位有源晶振，低抖動有源晶振，具有良好的可靠性能。SPXO晶振產品特別適合用于WiLAN, WiMAX，智能電網，PLC、影像相關、車載多媒體裝置，室外基站，交換機，醫療設備，網絡設備等應用。DSO321SW影像設備晶振,1XSE024000AW1,KDS低相位振蕩器.

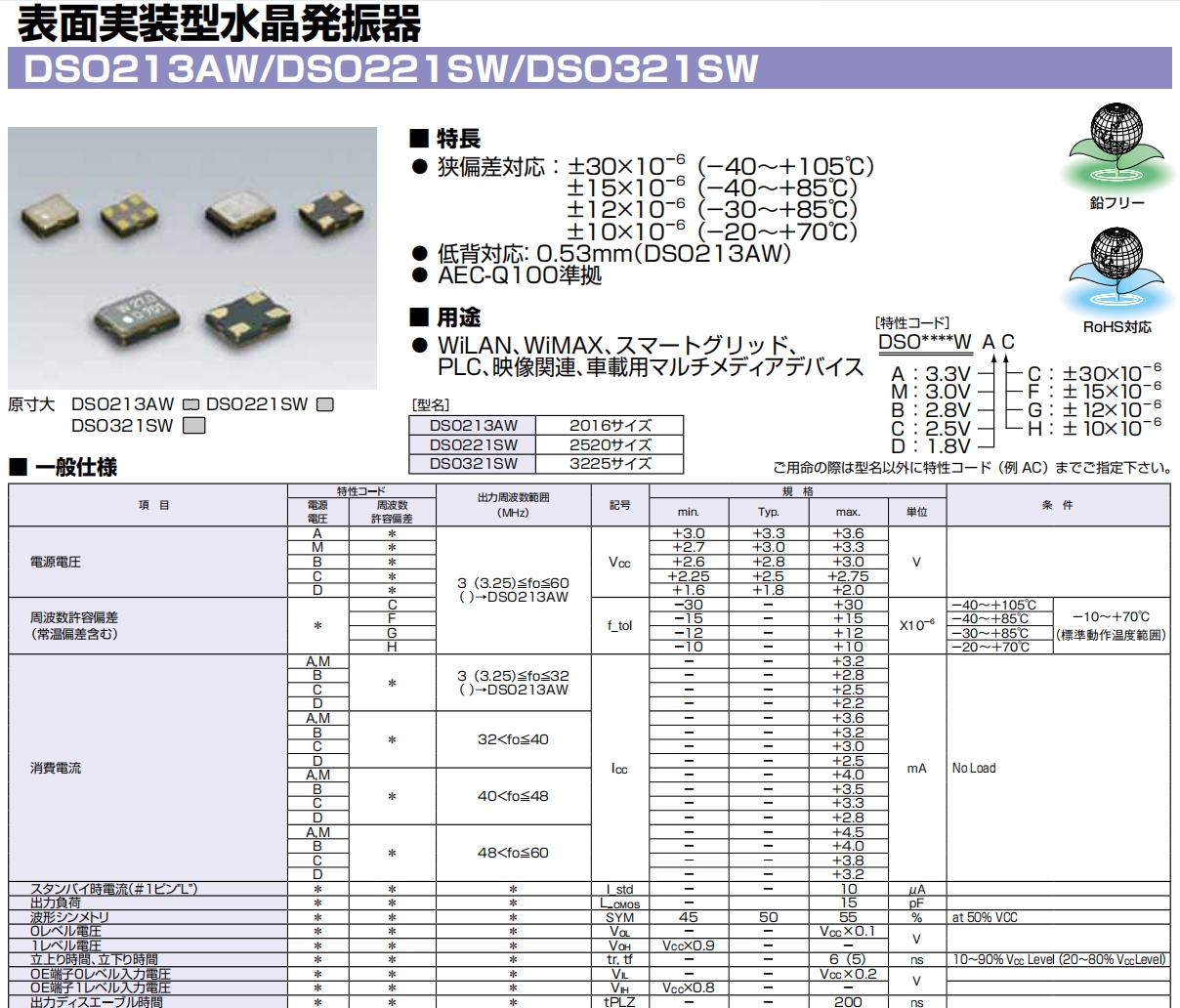

DSO321SW影像設備晶振,1XSE024000AW1,KDS低相位振蕩器 參數表
| 項 目 | 特性コード |
出力周波數範囲 （MHz） |
記號 | 規 格 | 條 件 | ||||||||||||||||||||||||||||||
|
電源 電圧 |
周波數 許容偏差 |
min. | Typ. | max. | 単位 | ||||||||||||||||||||||||||||||
| 電源電圧 | A | * |
3（3.25）≦fo≦60 () →DSO213AW |
VCC | +3.0 | +3.3 | +3.6 | V | |||||||||||||||||||||||||||
| M | * | +2.7 | +3.0 | +3.3 | |||||||||||||||||||||||||||||||
| B | * | +2.6 | +2.8 | +3.0 | |||||||||||||||||||||||||||||||
| C | * | +2.25 | +2.5 | +2.75 | |||||||||||||||||||||||||||||||
| D | * | +1.6 | +1.8 | +2.0 | |||||||||||||||||||||||||||||||
|
周波數許容偏差 （常溫偏差含む) |
* | C | f_tol | −30 | − | +30 | X10−6 | −40~＋105℃ |
−10~＋70℃ （標準動作溫度範囲） |
||||||||||||||||||||||||||
| F | −15 | − | +15 | −40~＋85℃ | |||||||||||||||||||||||||||||||
| G | −12 | − | +12 | −30~＋85℃ | |||||||||||||||||||||||||||||||
| H | −10 | − | +10 | −20~＋70℃ | |||||||||||||||||||||||||||||||
| 消費電流 | A,M | * |
3（3.25）≦fo≦32 () →DSO213AW |
ICC | − | − | +3.2 | mA | No Load | ||||||||||||||||||||||||||
| B | − | − | +2.8 | ||||||||||||||||||||||||||||||||
| C | − | − | +2.5 | ||||||||||||||||||||||||||||||||
| D | − | − | +2.2 | ||||||||||||||||||||||||||||||||
| A,M | * | 32＜fo≦40 | − | − | +3.6 | ||||||||||||||||||||||||||||||
| B | − | − | +3.2 | ||||||||||||||||||||||||||||||||
| C | − | − | +3.0 | ||||||||||||||||||||||||||||||||
| D | − | − | +2.5 | ||||||||||||||||||||||||||||||||
| A,M | * | 40＜fo≦48 | − | − | +4.0 | ||||||||||||||||||||||||||||||
| B | − | − | +3.5 | ||||||||||||||||||||||||||||||||
| C | − | − | +3.3 | ||||||||||||||||||||||||||||||||
| D | − | − | +2.8 | ||||||||||||||||||||||||||||||||
| A,M | * | 48＜fo≦60 | − | − | +4.5 | ||||||||||||||||||||||||||||||
| B | − | − | +4.0 | ||||||||||||||||||||||||||||||||
| C | − | − | +3.8 | ||||||||||||||||||||||||||||||||
| D | − | − | +3.2 | ||||||||||||||||||||||||||||||||
| スタンバイ時電流（＃1ピン"L"） | * | * | * | I_std | − | − | 10 | μA | |||||||||||||||||||||||||||
| 出力負荷 | * | * | * | L_CMOS | − | 15 | pF | ||||||||||||||||||||||||||||
| 波形シンメトリ | * | * | * | SYM | 45 | 50 | 55 | % | at 50% VCC | ||||||||||||||||||||||||||
| 0レベル電圧 | * | * | * | VOL | − | − | VCC ×0.1 | V | |||||||||||||||||||||||||||
| 1レベル電圧 | * | * | * | VOH | VCC×0.9 | − | − | ||||||||||||||||||||||||||||
| 立上り時間、立下り時間 | * | * | * | tr,tf | − | − | 6（5） | ns | 10?90% VCC Level（20~80％ VCCLevel） | ||||||||||||||||||||||||||
| OE端子0レベル入力電圧 | * | * | * | VIL | − | − | VCC ×0.2 | V | |||||||||||||||||||||||||||
| OE端子1レベル入力電圧 | * | * | * | VIH | VCC×0.8 | − | − | ||||||||||||||||||||||||||||
| 出力ディスエーブル時間 | * | * | * | tPLZ | − | − | 200 | ns | |||||||||||||||||||||||||||
| 出力イネーブル時間 | * | * |
3（3.25）≦fo≦40 () →DSO213AW |
tPZL | − | − | 2 | ms | |||||||||||||||||||||||||||
| 40＜fo≦60 | − | − | 3 | ||||||||||||||||||||||||||||||||
| 位相ノイズ | * | * |
3（3.25）≦fo≦15 () →DSO213AW |
PHN | − | −140 | − | dBc/Hz | Offset 1kHz | ||||||||||||||||||||||||||
| 15＜fo≦26 | − | −134 | − | ||||||||||||||||||||||||||||||||
| 26＜fo≦40 | − | −130 | − | ||||||||||||||||||||||||||||||||
| 40＜fo≦60 | − | −125 | − | ||||||||||||||||||||||||||||||||
| * | * |
3（3.25）≦fo≦60 () →DSO213AW |
− | −153 | − | Offset 100kHz | |||||||||||||||||||||||||||||
| ピリオド ジッタ（1） | * | * | * | tRMS | − | 2.4 | − | ps | σ | ||||||||||||||||||||||||||
| * | * | * | tp-p | − | 23 | − | Peak to peak | ||||||||||||||||||||||||||||
| トータル ジッタ（1） | * | * | * | tTL | − | 34 | − | ps | tDJ+n＊tRJ n=14.1(BER=1＊10−12) (2) | ||||||||||||||||||||||||||
| 位相ジッタ | * | * | 40≦fo≦60 | tpj | − | − | 1 | ps | fo offset :12kHz ~ 20MHz | ||||||||||||||||||||||||||
| 10≦fo＜40 | fo offset :12kHz ~ 5MHz | ||||||||||||||||||||||||||||||||||

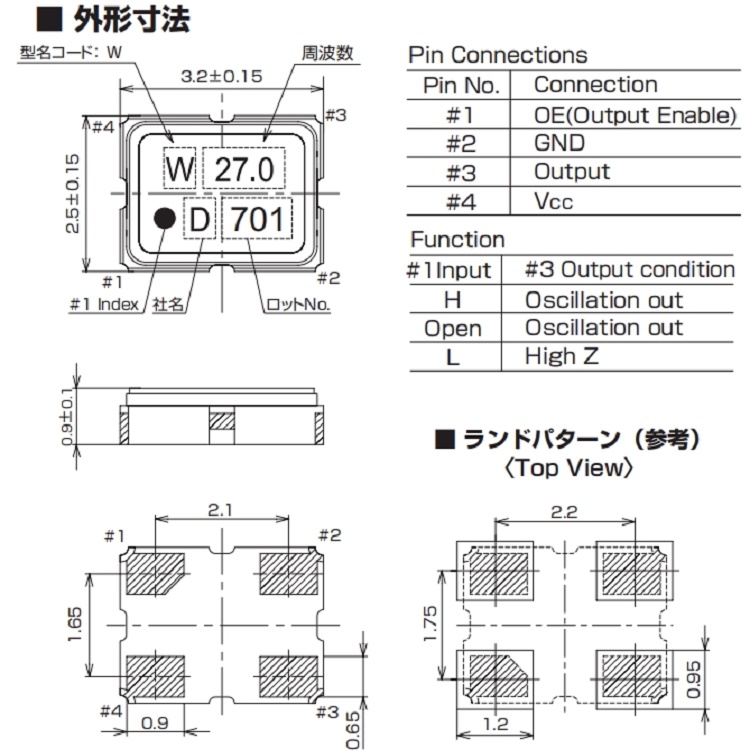

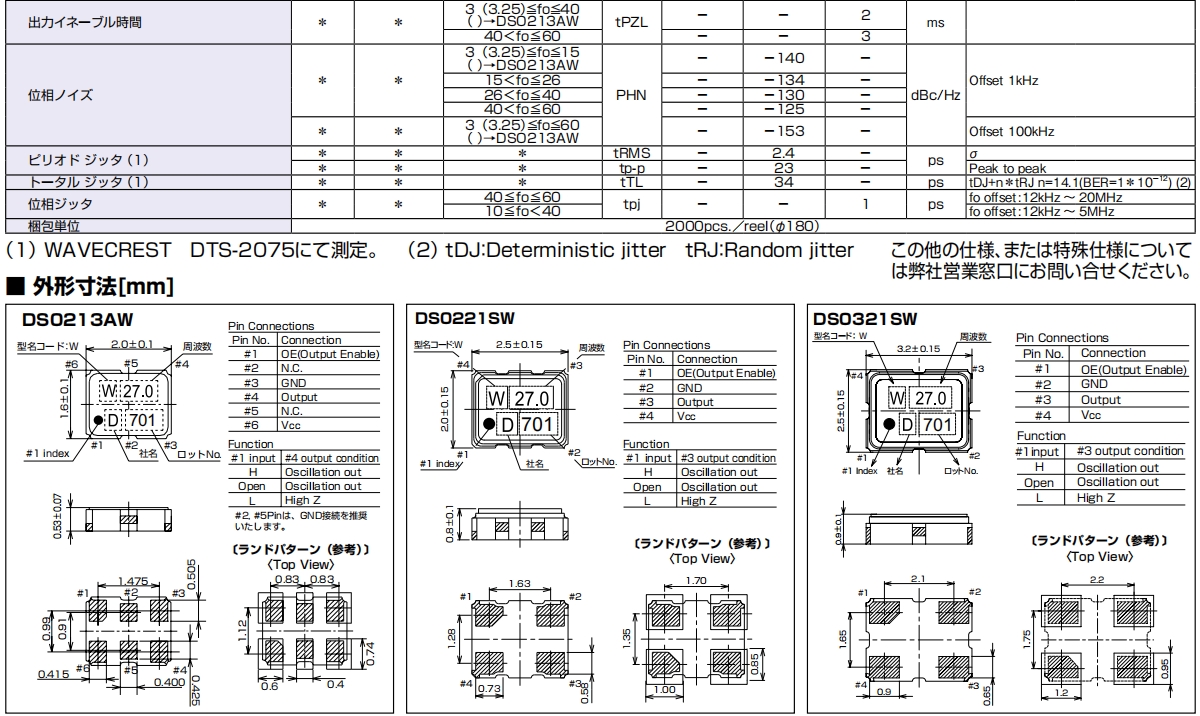

DSO321SW影像設備晶振,1XSE024000AW1,KDS低相位振蕩器 尺寸圖
DSO321SW影像設備晶振,1XSE024000AW1,KDS低相位振蕩器
OSC晶振產品特點：
對應窄偏差:±30×10(- 40 ~ + 105℃)
±15×10 - 6(- 40 ~ + 85℃)
±12×10 - 6(- 30 ~ + 85℃)
±10× 6(- 20 ~ + 70℃)
支持低背:0.53mm (DSO213AW)
AEC-Q100兼容
| 日產晶振品牌 | 原廠代碼 | 型號 | 尺寸 | 頻率 | 負載/電壓 | 精度 |
| KDS晶振 | 1TJH125DR1A0004 | DST1610A | 1610 | 32.768K | 12.5PF | 20ppm |
| KDS晶振 | 7BG03276A25 | DST1610A | 1610 | 32.768K | 12.5PF | 20ppm |
| KDS晶振 | 7BG03276A3C | DST1610A | 1610 | 32.768K | 12.5PF | 20ppm |
| KDS晶振 | 7BG03276A1X | DST1610A | 1610 | 32.768K | 7PF | 20ppm |
| KDS晶振 | 1TJH090DP1A0006 | DST1610A | 1610 | 32.768K | 9PF | 20ppm |
| KDS晶振 | 1TJF080DP1AA003 | DST310S | 3215 | 32.768k | 8PF | 20ppm |
| KDS晶振 | 1TJF080DP1AI00P | DST310S | 3215 | 32.768k | 8PF | 20ppm |
| KDS晶振 | 1TJF125DP1AI009 | DST310S | 3215 | 32.768k | 12.5PF | 20ppm |
| KDS晶振 | 1TJF090DP1AA00L | DST310S | 3215 | 32.768k | 9PF | 20ppm |
| KDS晶振 | 1TJF0SPDP1AA00G | DST310S | 3215 | 32.768k | 8PF | 20ppm |
| KDS晶振 | 1TC125DFNS030 | DT-38 | 308 | 32.768k | 12.5PF | 20PPM |
| KDS晶振 | 1TC125DFNS004 | DT-38 | 308 | 32.768k | 12.5PF | 20PPM |
| KDS晶振 | 1TC125NFNS002 | DT-38 | 308 | 32.768k | 12.5PF | 1000PPM |
| KDS晶振 | 1TC125AFSS003 | DT-38 | 308 | 32.768k | 12.5PF | 5PPM |
| KDS晶振 | 1TC250E65 | DT-38 | 308 | 32.768k | 12.5PF | +12/+28PPM |
| KDS晶振 | 1TC125JHNS001 | DT-38 | 308 | 32.768KHZ | 12.5PF | 50PPM |
| KDS晶振 | 1TC125AFWS027 | DT-38 | 308 | 32.768KHZ | 12.5PF | 5PPM |
| KDS晶振 | 1TC070DFNS012 | DT-38 | 308 | 32.768KHZ | 7PF | 20PPM |
| KDS晶振 | DT-38 | 308 | 32.768KHZ | 12.5PF | 200P | |
| KDS晶振 | 1ZZNAE48000ZZ0R | DSX211SH | 2016 | 48.000M | 7PF | 20PPM |
| KDS晶振 | 1ZZNAE26000AB0J | DSX211SH | 2016 | 26.000M | 7PF | 10PPM |
| KDS晶振 | 1ZZNAE38400AB0A | DSX211SH | 2016 | 38.400M | 10PF | 10PPM |
| KDS晶振 | 1ZZNAE38400AA0C | DSX211SH | 2016 | 38.400M | ||
| KDS晶振 | 1ZCT24000BD0A | DSX320GE | 3225 | 24.000M | ||
| KDS晶振 | ZC13727 | DSX221SH | 2520 | 24.000M | 10PF | 30ppm |
| KDS晶振 | 1ZN326000AB0A | DSX221SH | 2520 | 26.000M | 7PF | 10PPM |
| KDS晶振 | 1ZCM080000EE0A汽車 | DSX320G | 3225 | 8.000M | 8PF | 20PPM |
| KDS晶振 | 1ZCM12000BC0A | DSX320G | 3225 | 12.000M | 8PF | |
| KDS晶振 | 1CW04000KK3C | DSX151GAL | 11.8*5.5 | 4.000M | ||
| KDS晶振 | 1CW08192EK3A | DSX151GAL | 11.8*5.5 | 8.192M | 15PF | 20ppm |
| KDS晶振 | CW08000EK3B | DSX151GAL | 11.8*5.5 | 8.000M | ||
| KDS晶振 | 1XSE012000AR58 | DSO321SR | 3225 | 12.000M | 3.3V | 50ppm |
| KDS晶振 | 1XSE024000AW1 | DSO321SW | 3225 | 24.000M | ||
| KDS晶振 | 1XSE025000AR5 | DSO321SR | 3225 | 25.000M | ||
| KDS晶振 | 1XSE033333ARD | DSO321SR | 3225 | 33.3333M | ||
| KDS晶振 | 1XSE038702AR | DSO321SRAB | 3225 | 38.7024M | ||
| KDS晶振 | 1XSE050000ART | DSO321SR | 3225 | 50.000M | 100ppm | |
| KDS晶振 | 1XSE022579ARC | DSO321SR | 3225 | 22.5792M | 50PPM | |
| KDS晶振 | 1XSE009600AV | DSO321SV | 3225 | 9.6M | 3.3V | 100ppm |
| KDS晶振 | 1XSE098304AR2 | DSO321SR | 3225 | 98.304M | 3.3V | 50ppm |
| KDS晶振 | 1XVD008192VB | DSV321SV | 3225 | 8.192M | 3.3V | 40ppm |
| KDS晶振 | 1XVD024000VA | DSV321SV | 3225 | 24.000M | 3.3V | 40ppm |
| KDS晶振 | 1XVD030240VA | DSV321SV | 3225 | 30.240M | 3.3V | 50ppm |
| KDS晶振 | 1XVD051993VB | DSV321SV | 3225 | 51.993652M | 3.3V | 50ppm |
| KDS晶振 | 1XVD059928VA | DSV321SV | 3225 | 59.9285M | 3.3V | 50ppm |
