頻率:9.6-52MHZ
尺寸:3.2*2.5mm
KDS晶振,壓控溫補晶振,DSA321SDA晶振,1XTV10000CDA晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振高精度晶片的拋光技術:3225貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值。從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。
項目 |
符號 |
規格說明 |
條件 |
輸出頻率范圍 |
f0 |
9.6-520MHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
電源電壓 |
VCC |
2.6-3.3V |
請聯系我們以了解更多相關信息 |
儲存溫度 |
T_stg |
-40℃ to +85℃ |
裸存 |
工作溫度 |
T_use |
G: -10℃ to +70℃ |
請聯系我們查看更多資料http://www.vanban.cn |
H: -30℃ to +85℃ |
|||
|
|||
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
VIL |
20 % VCC Max. |
||
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |

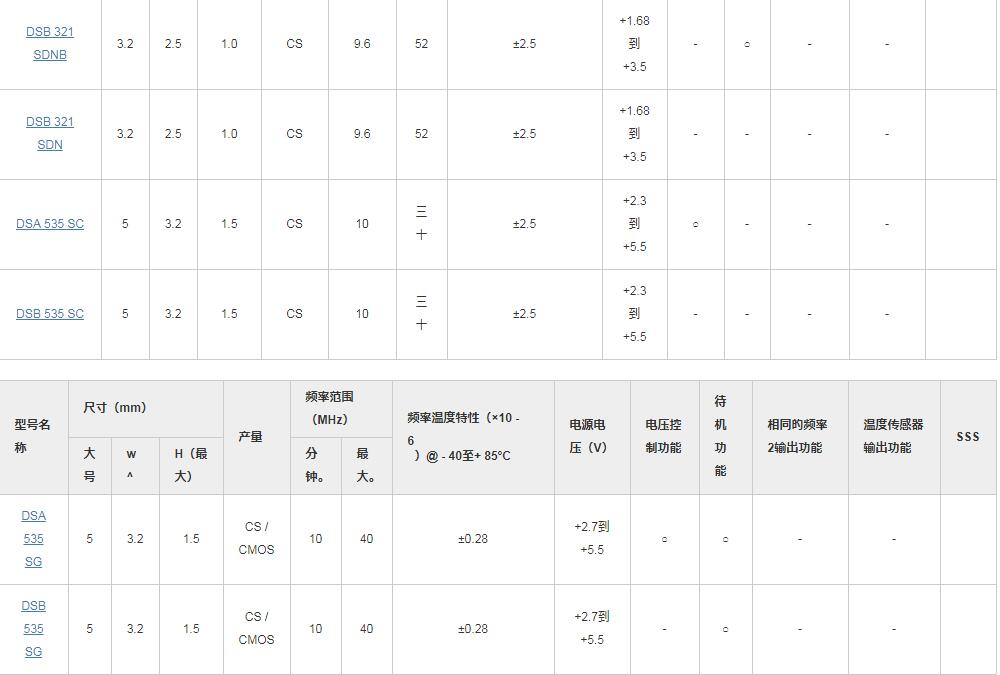

KDS有源晶振產品列表:
1.PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。3225貼片型壓控溫補晶振建議遵照內部板體特性。

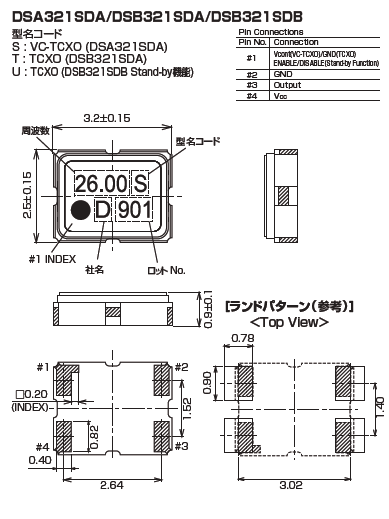

(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
2.存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,壓控溫補晶振并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度:
溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH(請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容)。
(2) 請仔細處理有源晶振內外盒與卷帶。外部壓力會導致卷帶受到損壞。
