頻率:9.6-52MHZ

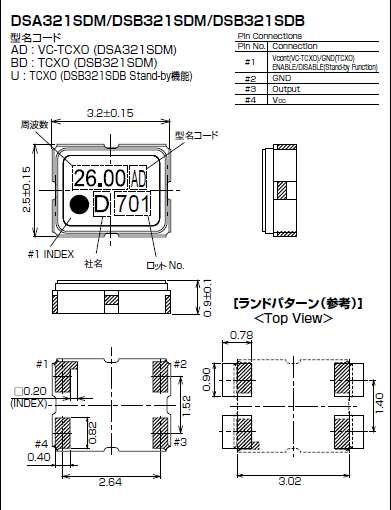

尺寸:3.2*2.5mm
KDS晶振,壓控溫補晶振,DSA321SDM晶振,1XTV10000JDA晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
日產晶振高精密點膠技術:石英晶振晶片膠點的位置、大小:位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上,點上導電膠,并高溫固化,通過彈簧即可引出電信號。
項目 |
符號 |
規格說明 |
條件 |
輸出頻率范圍 |
f0 |
9.6-52MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
電源電壓 |
VCC |
1.8-3.3V |
請聯系我們以了解更多相關信息 |
儲存溫度 |
T_stg |
-40℃ to +85℃ |
裸存 |
工作溫度 |
T_use |
G: -10℃ to +70℃ |
請聯系我們查看更多資料http://www.vanban.cn |
H: -30℃ to +85℃ |
|||
|
|||
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
VIL |
20 % VCC Max. |
||
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
KDS有源晶振產品列表:
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的溫補晶振不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間)。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致有源晶振非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的溫補晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
