當前位置：首頁 » 日產晶振 » 京瓷晶振 » KYOCERA晶振,32.768K無源晶振,ST2012SB晶振,ST2012SB32768C0HPWBB晶振

prevnext

KYOCERA晶振,32.768K無源晶振,ST2012SB晶振,ST2012SB32768C0HPWBB晶振

頻率：32.768KHZ

尺寸：2.0*1.2mm

超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,手機晶體,產品體積小,特別適用于各種小巧的便攜式消費電子數碼產品,在移動通信領域廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊盤的高溫回流溫度曲線要求.

訂購熱線：86-0755-27838351

KYOCERA晶振,32.768K無源晶振,ST2012SB晶振,ST2012SB32768C0HPWBB晶振,晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。

貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊盤的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

京瓷晶振集團在全球的事業涉及原料、零件、設備、機器，以及服務、網絡等各個領域。在集團內部，若將相關的有源晶振,壓控晶體振蕩器, 晶振,石英晶振, 石英晶體振蕩器等產品和事業視為一條生產線，其開發、生產、銷售以及物流等等，所有程序都被有機地結合起來，并且有效地利用現有經營資源，通過發揮協同效應，使其構筑得更加牢固。

京瓷晶振規格	單位	ST2012SB晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	0.1μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20× 10-6 (標準), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.vanban.cn/
頻率溫度特征	f_tem	-0.04× 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	7,9,12.5pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

KYOCERA無源32.768K石英諧振器型號列表:

Series型號	Type 系列	Frequency	Operating Temperature 工作溫度	Package / Case包裝/封裝	Size / Dimension 尺寸	Height - Seated (Max)高度
ST2012SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.079" L x 0.047" W (2.00mm x 1.20mm)	0.024" (0.60mm)
ST2012SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.079" L x 0.047" W (2.00mm x 1.20mm)	0.024" (0.60mm)
ST2012SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.079" L x 0.047" W (2.00mm x 1.20mm)	0.024" (0.60mm)
ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 125°C	2-SMD, No Lead	0.126" L x 0.061" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 125°C	2-SMD, No Lead	0.126" L x 0.061" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 125°C	2-SMD, No Lead	0.126" L x 0.061" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.061" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.061" W (3.20mm x 1.50mm)	0.035" (0.90mm)

KYOCERA無源32.768K石英諧振器編碼列表:

Manufacturer Part Number原廠編碼	Manufacturer廠家	Series型號	Type 系列	Frequency	Operating Temperature 工作溫度	Package / Case包裝/封裝	Size / Dimension 尺寸	Height - Seated (Max)高度
ST2012SB32768C0HPWBB	AVX Corp/Kyocera Corp	ST2012SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.079" L x 0.047" W (2.00mm x 1.20mm)	0.024" (0.60mm)
ST2012SB32768C0HPWBB	AVX Corp/Kyocera Corp	ST2012SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.079" L x 0.047" W (2.00mm x 1.20mm)	0.024" (0.60mm)
ST2012SB32768C0HPWBB	AVX Corp/Kyocera Corp	ST2012SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.079" L x 0.047" W (2.00mm x 1.20mm)	0.024" (0.60mm)
ST3215SB32768C0HSZA1	AVX Corp/Kyocera Corp	ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 125°C	2-SMD, No Lead	0.126" L x 0.061" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB32768C0HSZA1	AVX Corp/Kyocera Corp	ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 125°C	2-SMD, No Lead	0.126" L x 0.061" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB32768C0HSZA1	AVX Corp/Kyocera Corp	ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 125°C	2-SMD, No Lead	0.126" L x 0.061" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB32768Z0HPWBB	AVX Corp/Kyocera Corp	ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.061" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB32768Z0HPWBB	AVX Corp/Kyocera Corp	ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.061" W (3.20mm x 1.50mm)	0.035" (0.90mm)

ST2012SB 2012

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響32.768K音叉型兩腳晶振頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。KYOCERA晶振,32.768K無源晶振,ST2012SB晶振,ST2012SB32768C0HPWBB晶振

機械振動的影響:當超小體積2012晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。

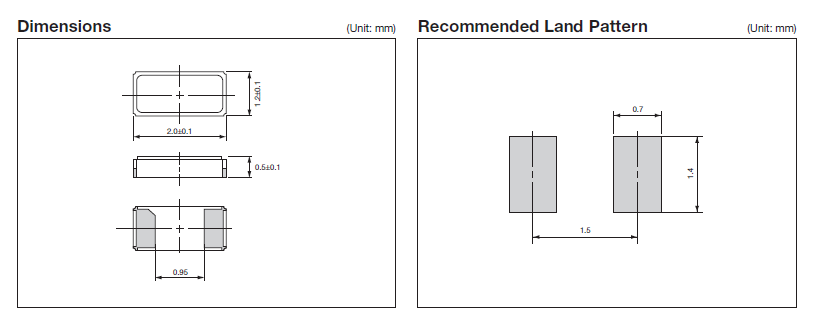

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于兩腳貼片時鐘晶振器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

2012計時無源晶振 ST2012SB晶振 ST2012SB32768C0HPWBB晶振
