KYOCERA晶振,32.768K無源晶振,ST3215SB晶振,ST3215SB32768H5HPWAA晶振

頻率：32.768KHZ

尺寸：3.2*1.5mm

32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊盤的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

訂購熱線：86-0755-27838351

KYOCERA晶振,32.768K無源晶振,ST3215SB晶振,ST3215SB32768H5HPWAA晶振,石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。

超小型,薄型,質地輕的表面貼片音叉型晶體諧振器,手機石英晶體,產品體積小,特別適用于各種小巧的便攜式消費電子數碼產品,在移動通信領域廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊盤的高溫回流溫度曲線要求.

日本京瓷晶振株式會社保持公正、體面的工作精神,尊重人,我們的工作,我們的公司和我們的全球社區.提供的材料和知識有機會增長我們所有的員工,并通過我們的共同努力,為社會和人類的進步做出貢獻.石英晶體，日產晶振, 溫補晶振對于手機、數碼相機和其他數字設備關鍵部件的性能有重要影響.京瓷晶振設備是世界領先生產石英晶振設備的廠商之一,涵蓋各個方面的生產增長的合成石英晶體使用石英晶體生產最終產品,包括石英晶振,石英晶體振蕩器,以及過濾器和光學設備.

京瓷晶振規格	單位	ST3215SB晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-50°C ～ +85°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10,20× 10-6 (標準), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.vanban.cn/
頻率溫度特征	f_tem	-0.04× 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	7,9,12.5pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

KYOCERA無源32.768K石英諧振器型號列表:

Series型號	Type 系列	Frequency	Operating Temperature 工作溫度	Package / Case包裝/封裝	Size / Dimension 尺寸	Height - Seated (Max)高度
ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST2012SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.079" L x 0.047" W (2.00mm x 1.20mm)	0.024" (0.60mm)

KYOCERA無源32.768K石英諧振器編碼列表:

Manufacturer Part Number原廠編碼	Manufacturer廠家	Series型號	Type 系列	Frequency	Operating Temperature 工作溫度	Package / Case包裝/封裝	Size / Dimension 尺寸	Height - Seated (Max)高度
ST3215SB32768H5HPWAA	AVX Corp/Kyocera Corp	ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB32768H5HPWAA	AVX Corp/Kyocera Corp	ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB32768H5HPWAA	AVX Corp/Kyocera Corp	ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB32768C0HPWBB	AVX Corp/Kyocera Corp	ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB32768C0HPWBB	AVX Corp/Kyocera Corp	ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB32768C0HPWBB	AVX Corp/Kyocera Corp	ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST2012SB32768C0HPWBB	AVX Corp/Kyocera Corp	ST2012SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.079" L x 0.047" W (2.00mm x 1.20mm)	0.024" (0.60mm)

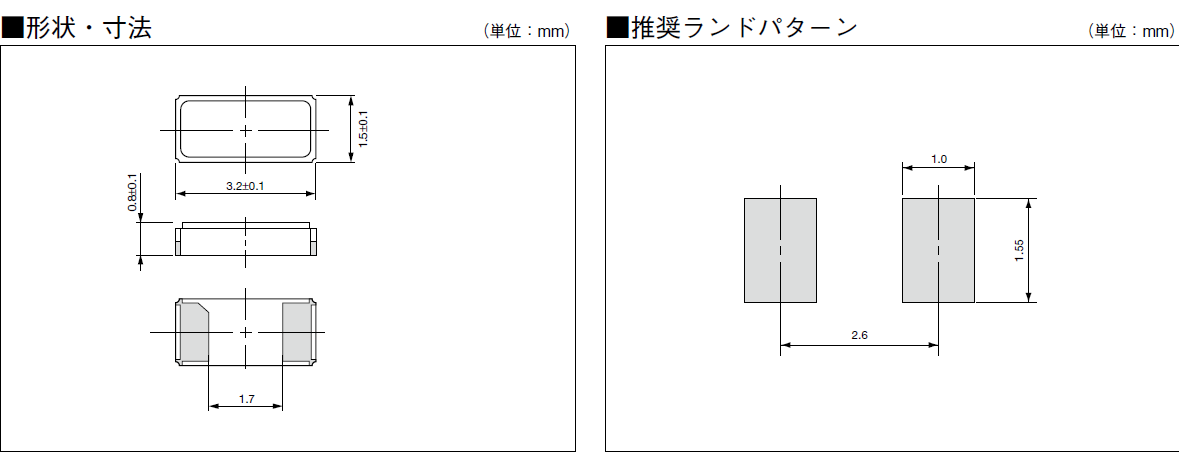

ST3215SB_3.2_1.5

機械振動的影響:當貼片型石英晶體諧振器產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。 KYOCERA晶振,32.768K無源晶振,ST3215SB晶振,ST3215SB32768H5HPWAA晶振

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于3215兩腳貼片晶振器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響小體積兩腳貼片晶振頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
