VC-830-EDF-GAAN-156M250000TR,3225mm,156.25MHz,Microchip品牌

頻率：156.250 MHz

尺寸：3.2x2.5 mm

VC-830-EDF-GAAN-156M250000TR,3225mm,156.25MHz,Microchip品牌，美國進口晶振，Microchip晶振，型號：VC-830，編碼為：VC-830-EDF-GAAN-156M250000TR，頻率為：156.250 MHz，電壓3.3V，LVDS輸出差分晶振，小體積晶振尺寸： 3.2x2.5 mm，工作溫度范圍：-40℃至105℃，精度：±25ppm，頻率穩定性：±30ppm，六腳貼片晶振，有源晶振，石英晶體振蕩器，石英晶振，差分晶體振蕩器。具有超小型，輕薄型，低抖動，低功耗，低電源電壓，低耗能，低相位噪聲，低損耗，低電平等特點。應用于：醫療設備、超聲波，以太網、GbE、同步，光纖通道，PON時鐘源的A/D、D/As、FPGAs，測試和測量，存儲區域網絡應用。

訂購熱線：86-0755-27838351

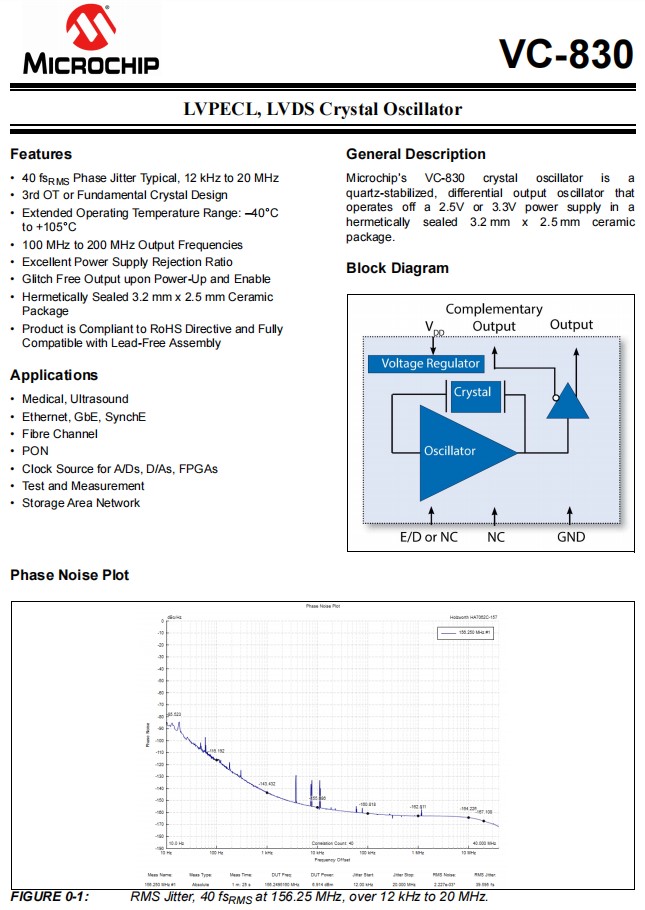

VC-830-EDF-GAAN-156M250000TR,3225mm,156.25MHz,Microchip品牌，產品特點：

•典型的40 fsRMS相位抖動，12kHz至20MHz
•第三次OT或基礎水晶設計
•擴展的工作溫度范圍：-40°C至+105°C
•100MHz至200MHz輸出頻率石英晶體振蕩器
•卓越的電源抑制率
•通電和啟用時無故障輸出
•密封3.2mmx2.5mm陶瓷封裝
•產品符合RoHS指令，與無鉛組件完全兼容

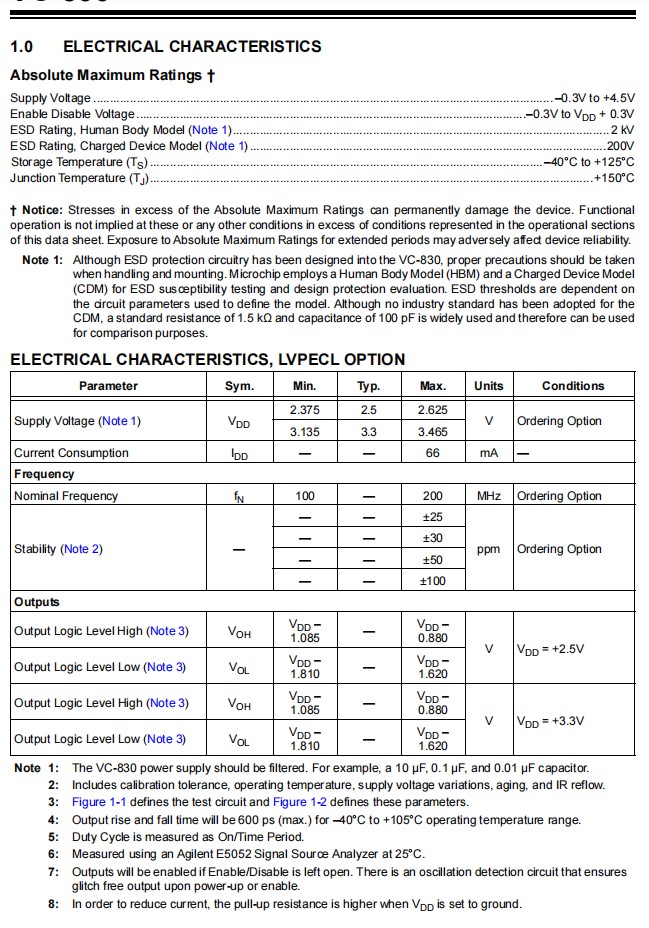

VC-830-EDF-GAAN-156M250000TR,3225mm,156.25MHz,Microchip品牌,參數表

Parameter

Sym.

Min.

Typ.

Max.

Units

Conditions

Supply Voltage (Note 1)

V DD

2.375

2.5

2.625

Ordering Option

3.135

3.3

3.465

Current Consumption

IDD

2.5V

3.3V

Frequency

Nominal Frequency

156.250MHz

MHz

Ordering Option

Stability (Note 2)

±25

ppm

Ordering Option

±30

±50

±100

Outputs

Output Logic Level High (Note 3)

V OH

1.43

1.6

Output Logic Level Low (Note 3)

VOL

0.9

1.10

Output Amplitude

±247

±350

±454

Differential Output Error

Offset Voltage

1.125

1.25

1.375

Offset Voltage Error

Output Leakage Current, Outputs
Disabled

—

µA

—

Output Rise and Fall Time (Note 3)

tr/tf

300

Note 4

Load

100Ω Differential

Duty Cycle (Note 5)

Phase Noise, 3.3V,156.25 MHz
(Note 6)

φN

–79

dBc/Hz

10 Hz

–110

100 Hz

–130

1 kHz

–154

10 kHz

–160

100 kHz

–162

1 MHz

–163

10 MHz

–164

20 MHz

Phase Jitter, 156.25 MHz,

12 kHz to 20 MHz (Note 6)

φJ

—

VC-830-EDF-GAAN-156M250000TR,3225mm,156.25MHz,Microchip品牌,尺寸圖

VC-830-EDF-GAAN-156M250000TR 3225mm 156.25MHz Microchip品牌
