VC-840A-EAW-KAAN-56.000000TR,2520mm,56MHz,Microchip品牌

頻率：56.000MHz

尺寸：2.5x2.0mm

VC-840A-EAW-KAAN-56.000000TR,2520mm,56MHz,Microchip品牌，美國進口晶振，Microchip晶振，型號：VC-840A系列，編碼為：VC-840A-EAW-KAAN-56.000000TR，電壓：3.3V，CMOS輸出晶振，工作溫度范圍：-10℃至+70℃，精度：±50ppm，負載：15pF，頻率為：56.000MHz，小體積晶振尺寸：2.5x2.0mm，四腳貼片晶振，有源晶振，石英晶體振蕩器，石英晶振，VC-840A晶體振蕩器（XO）是一種具有CMOS輸出的石英穩定的方波發生器。VC-840A石英晶振使用一個基本或第三泛音晶體-在一個基本音振蕩，導致非常低的抖動性能-和一個單片集成電路，提高可靠性和降低成本。應用程序：SONET/SDH/DWDM，以太網、GE、SyncE，存儲區域網絡，光纖通道，數字視頻，寬帶接入，基站、微微蜂窩。

訂購熱線：86-0755-27838351

VC-840A-EAW-KAAN-56.000000TR,2520mm,56MHz,Microchip品牌，產品特點：

•超低抖動，基礎或第三Overtone水晶設計
•CMOS輸出有源晶振
•輸出頻率從1.024 MHz到160.000 MHz
•1.8V、2.5V、3.3V或5.0V操作
•輸出禁用功能，卓越的±25 ppm溫度穩定性
•工作溫度選項：–10°C至+70°C，–40°C至+85°C，-40°C至+105℃、-40°C至+125°C，-55°C至+125°C
•小型工業標準2.5mmx2.0mm封裝
•產品符合RoHS指令，與無鉛組件完全兼容（不包括浸焊_SNPB選項）

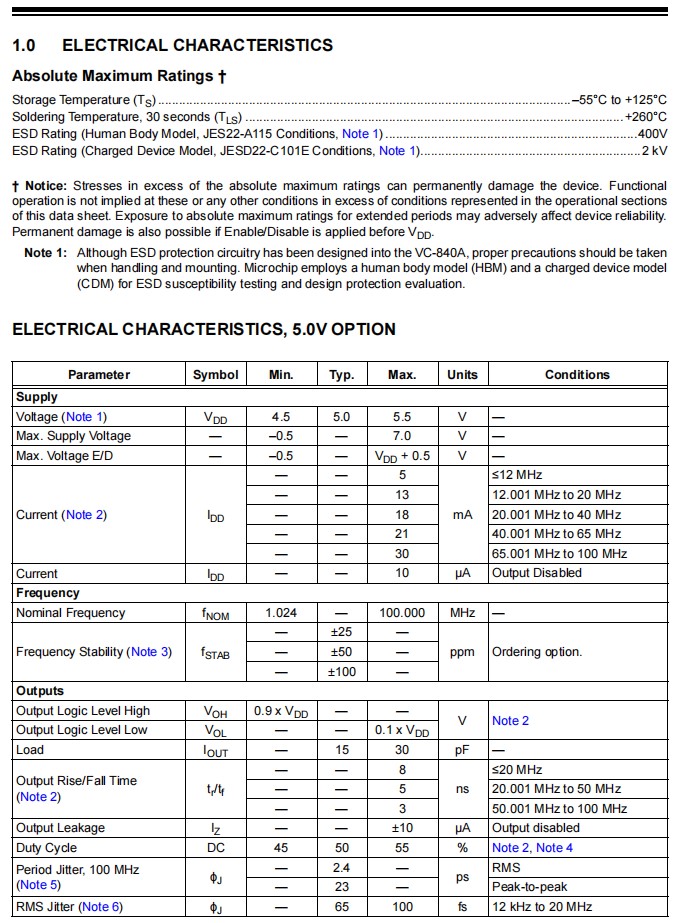

VC-840A-EAW-KAAN-56.000000TR,2520mm,56MHz,Microchip品牌,參數表

Parameter	Sym.	Min.	Typ.	Max.	Units	Conditions
Supply
Voltage	V DD	4.5	5	5.5	V	Note 1
Max. Supply Voltage		–0.5	-	7	V
Max. Voltage E/D		–0.5	-	V DD+ 0.5	V
Current (Note 2)	IDD	-	-	5	mA	≤12 MHz
		-	-	13		12.001 MHz to 20.000 MHz
		-	-	18		20.001 MHz to 40 MHz
		-	-	21		40.001 MHz to 65 MHz
		-	-	30		65.001 MHz to 100 MHz
Current	IDD		-	10	µA	Output Disabled
Frequency
Nominal Frequency	f NOM		56.0		MHz
Stability (Note 3)			±25		ppm	Ordering Option
			±50
			±100
Outputs
Output Logic Level High	V OH	0.9 x V DD			V	Note 2
Output Logic Level Low	VOL			0.1 x V DD	V	Note 2
Load	I OUT		15	30	pF
Output Rise/Fall Time (Note 2)	tR/tF			8	ns	≤20MHz
				5		20.001MHz to 50MHz
				3		50.001 MHz to 100 MHz
Output Leakage	IZ			±10	µA	Output Disabled
Duty Cycle		45	50	55	%	Note 2, Note 4
Period Jitter 100 MHz (Note 5)	ΦJ		2.4		ps	RMS
Period Jitter 100 MHz (Note 5)	ΦJ		23		ps	Peak-to-peak
RMS Jitter (Note 6)	ΦJ		65	100	fs	12kHz to 20MHz

VC-840A-EAW-KAAN-56.000000TR,2520mm,56MHz,Microchip品牌,尺寸圖

VC-840A-EAW-KAAN-56.000000TR 2520mm 56MHz Microchip品牌
