村田晶振,CSTCG24M0V53-R0晶振,陶瓷晶振

頻率：24.000MHZ

尺寸：2.0*1.3mm

三腳陶瓷晶振是指晶振內部本身有自帶負載電容的陶瓷諧振器, “壓電陶瓷”, 與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是像壓電石英晶振一樣電諧振的方式起振.這意味著它基本上不受外部電路或電源電壓波動的影響.從而可以制作成無需調整的高度穩定的振蕩電路.作為微處理器在電路中使時鐘振蕩器的匹配最適合的元件,并且得到了廣泛應用.ZTT三腳晶振產品系列可用于振蕩電路設計,無需外部負載電容器,既獲得了高密度安裝,又降低了成本.

訂購熱線：86-0755-27838351

村田晶振,CSTCG24M0V53-R0晶振,陶瓷晶振

村田陶瓷晶振公司是一家使用性能優異電子原料，設計、制造最先進的陶瓷晶振，陶瓷晶體諧振器，無源諧振器，陶瓷濾波器電子元器件及多功能高密度模塊的企業。不僅是手機、家電，汽車相關的應用、能源管理系統、醫療保健器材等，都有村田陶瓷晶振公司的身影。

村田陶瓷晶振自1973年在中國香港成立第一家銷售公司起，至今村田晶振在中國已擁有19個銷售據點、4個工廠以及4個研發設計基地，近距離為客戶提供及時有效的服務和技術支持。村田晶振公司在中國以滿足客戶的要求作為企業經營的最優先課題，全體員工同心協力完成工作。

世界經濟的前景雖不明朗，但日產晶振設備社會正在迅速、切實地向前發展。而這樣的變化也為村田帶來了新的商機。村田制定了新的“中期構想2018”以及“長期構想”，指明了為電子設備社會的發展做貢獻的未來發展之路。在通信市場，由于智能手機所安裝元件的增加，以及載波聚合技術的普及，村田的元件及模塊的需求也在不斷地提高，今后，通信市場仍將成為村田的一大支柱。為此，我們將通過供應鏈管理而實現的穩定供應體制，以及范圍廣泛的產品陣容，為通信市場提供新的價值。

產品陶瓷晶振被廣泛應用到數碼電子產品,陶瓷振蕩子,家用電器,比如電話機,游戲機等電子產品.自1944年創業以來，村田得到了巨大的發展，在2013年度制定的中期構想最終年度的2015年度，營業額達到了在村田的歷史上具有里程碑意義的萬億日元。在此衷心感謝廣大客戶和各利益相關方長期以來的大力支持。

村田晶振,CSTCG24M0V53-R0晶振,陶瓷晶振

在使用村田晶振時應注意以下事項

晶振在工作中出現異常技術問題：

這些晶振知識介紹是指,晶振在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.請按照確定的因素和可能的解決方案的說明：

我們從晶振使用輸出無信號開始尋找相關問題.

我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查.如果有從石英晶振（XOUT）的輸出端子的輸出信號,而是從在終端（辛）輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6.村田晶振,貼片晶振,MCR1210晶振,XRCED37M400FXQ52R0晶振

你可以先把晶體卸載下來并測試晶振的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測.如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果.

如果有下列情況發生,村田晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把產品發送回我公司分析.如果晶振頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試.

CSTCG24M0V53-R0

產品型	陶瓷諧振器
系列名	CSTCG_V
頻率	24.000MHz
頻率公差	±0.50% max.
工作溫度范圍	-20℃~80℃
頻率溫度特性	±0.30% max.
頻率老化	±0.20% max.
諧振電阻 (R1)	50Ω max.
內置負載電容(CL1/CL2)	15pF
形狀	SMD
清洗	不支持

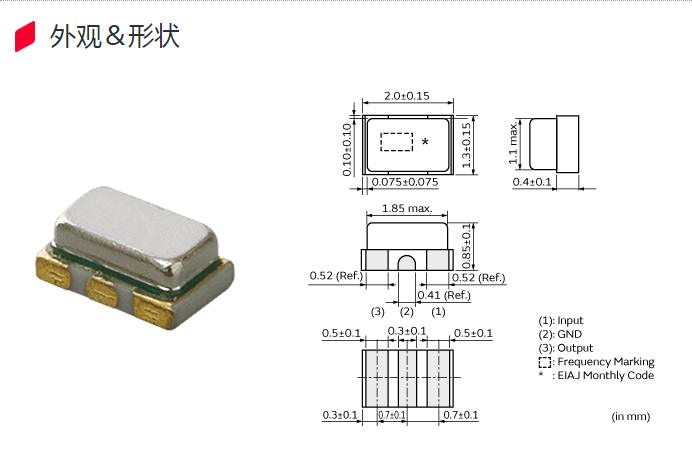

長x寬	2.0x1.3mm
質量	13mg

進口晶振 CSTCG24M0V53-R0晶振無源晶振貼片晶振

采購：村田晶振,CSTCG24M0V53-R0晶振,陶瓷晶振
