NAKA晶振,溫補晶振,CHSG(CMOS)晶振,有源晶振

頻率：40~100MHZ

尺寸：14.2*9.6mm

溫補進口晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5PPM~2.0PPM,常用頻率:26M,33.6M,38.4M,40M.因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和無線通信等產品,符合RoHS/無鉛.

訂購熱線：86-0755-27838351

納卡晶振公司是使用模擬電路技術，擅長定制規格的石英晶體振蕩器設備制造廠。有強烈要求“低相位噪聲、高頻、高信賴性”的通信設備、廣播設備、測量?jī)x器、交通基礎設施、醫療器械、防衛設備。另外，現在已經成為問題了，對生產中止，實現長期性的產品供應，以滿足顧客未來的企業為目標。總部：總社?經營本部東京都千代田區九階南4丁目2號11號,開發生產科(橫濱工廠).

NAKA晶振,溫補晶振,CHSG(CMOS)晶振,有源晶振,溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM-2.0 PPM,工作溫度范圍:-30度至85度,電源電壓:1.8V-3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

石英晶振曲率半徑加工技術：TCXO晶振晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦磨量； b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）。

項目	符號	(CMOS)晶振規格說明	條件
輸出頻率范圍	f0	40~100MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	VCC	3.3~5.0V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -20℃ to +70℃	請聯系我們查看更多資料 http://www.vanban.cn
		H: -40℃ to +85℃

頻率穩定度	f_tol	J: ±1 × 10-6
		L: ±2.5× 10-6
		T: ±5× 10-6
功耗	ICC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	VOH	VCC-0.4V Min.
輸出電壓	VOL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	VIH	80% VCC Max.	ST 終端
輸入電壓	VIL	20 % VCC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

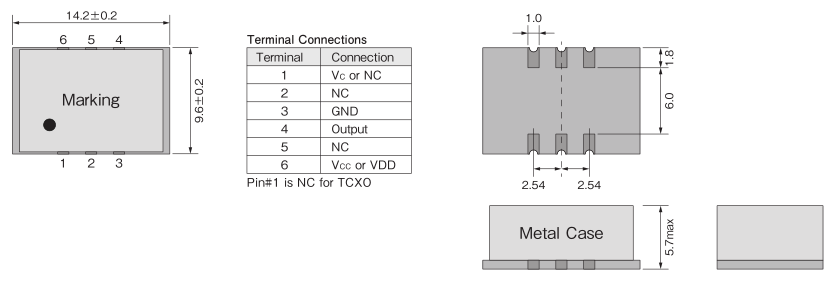

CHSG 14.2-9.6 CMOS

負載電容與阻抗:溫補補償晶振負載電容與阻抗設置一個規定的負載阻抗值。當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時，指定的值這可能會導致問題例如：失真的輸出波形。特別是設置電抗，根據規范的負載阻抗。輸出頻率和輸出電平，當測量輸出頻率或輸出水平，晶體振蕩器調整的輸入阻抗，測量?jī)x器的負載阻抗晶體振蕩器。當輸入阻抗的測量?jī)x器，不同的負載阻抗的晶體振蕩器，測量輸出頻率或輸出水平高，阻抗阻抗測量可以忽略。NAKA晶振,溫補晶振,CHSG(CMOS)晶振,有源晶振

機械處理:當貼片溫補補償晶振發生外置撞擊時，任何在遭到外部撞擊時，或者產品不小心跌落時，強烈的外置撞擊都將會導致晶振損壞，或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器。如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點。

如何正確的使用溫補振蕩器,電處理:將電源連接到指定的終端，確定正確的極性這目錄所示。注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的，假如損壞那將不會工作。此外如果外接電源電壓高于晶振的規定電壓值，就很可能會導致石英晶振產品損壞。所以外接電壓很重要，一定要確保使用正確的額定電壓的振蕩，但如果電壓低于額定的電壓值部分產品將會不起振，或者起不到最佳精度。
