NDK晶振,高精度石英晶振,NT3225SA溫補振蕩器

頻率：10.000MHz~40.000MHz

尺寸：3.2*2.5*0.9mm

3225mm體積非常小的TCXO晶體振蕩器件,是民用小型無線數碼產品的最佳選擇,小體積的進口晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.

訂購熱線：86-0755-27838351

NDK晶振,高精度石英晶振,NT3225SA溫補振蕩器.3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

日本NDK晶振集團創造利益,提升企業價值的同時,為了繼續提升企業的價值,我們認為維持經營的透明性,確實盡到對各位股份持有者說明的責任這樣的公司治理的構筑必不可少,我們把其放在經營最重要的課題之一的位置.日本于2015年6月制定了公司治理準則,由此我們迎來了兩位外部董事.加大強化相關經營監察機能、遵守法律,確保說明責任,迅速且適當地公布信息,履行環境保全等的社會責任,而從使我們能繼續成為所有股份持有者的各位所信任和尊敬的企業.

石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.

NDK晶振	NT3225SA晶振
輸出類型	Clipped sine
輸出負載	10kΩ//10pF
振蕩模式	基本/第三泛音
電源電壓	+1.8V，+2.8V
頻率范圍	10.000MHz~40.000MHz
頻率穩定度	±0.5ppm
工作溫度	-30℃~+85℃
保存溫度	-40℃~+85℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max
相位抖動（12兆赫~20兆赫）	1個PS最大
老化率	±3 ppm /年最大

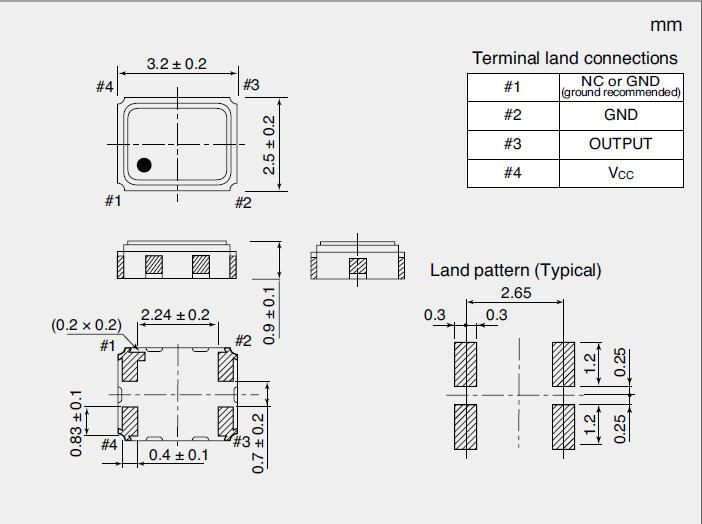

NT3225SA_3.2_2.5 TCXO

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至3225有源晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

使用環境（溫度和濕度）

請在規定的溫度范圍內使用石英2520溫補晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.

如何正確的使用有源晶振

電處理:

將電源連接到有源高質量石英晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.

機械處理

當有源智能家居晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點.
