NDK晶振,時鐘晶體振蕩器,NZ2016SD晶振

頻率：1.500MHz~60.000MHz

尺寸：2.0*1.6*0.7mm

時計產品晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：86-0755-27838351

NDK晶振,時鐘晶體振蕩器,NZ2016SD晶振.有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使有源晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

NDK進口晶振集團所處于的事業環境是智能手機市場的擴大已在延緩,但伴隨著LTE的普及和要求比以往更高的GPS精度等帶來的搭載部件的構成的變化,使得TCXO(溫度補償晶體振蕩器)和SAW（彈性表面波）器件的需要在急速增加.由此,本集團將方針轉換至面向量產市場的產品的再強化上,把均衡縮減戰略切換成成長戰略.并且展開在產業設備、車載、傳感器領域,利用高的品質力和技術力用實力強的產品創造出利益的中期銷售計劃.通過贏得客戶的高評價和高信賴來確保持續的成長和安定的收益,來努力達成銷售額500億日元企業的復活的目標.

NDK晶振	NZ2016SD晶振
輸出類型	CMOS
輸出負載	15pF
振蕩模式	基本/第三泛音
電源電壓	+1.8V~+3.3V
頻率范圍	1.500MHz~60.000MHz
頻率穩定度	±20ppm，±30ppm，±50ppm
工作溫度	-10℃~+60℃ -10℃~+70℃ -40℃~+85℃
保存溫度	-55℃~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max
相位抖動（12兆赫~20兆赫）	1個PS最大
老化率	±3 ppm /年最大

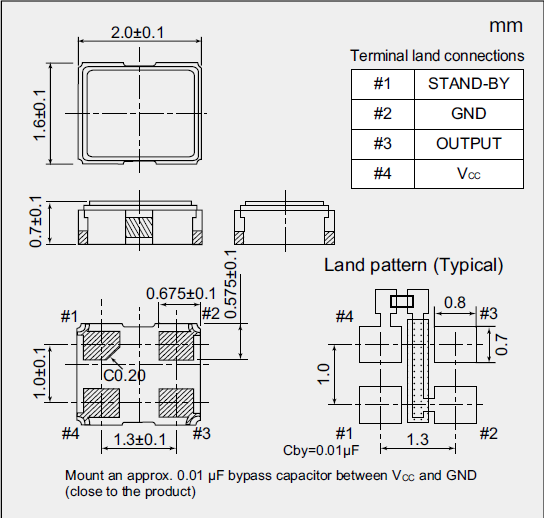

NZ2016SD_2.0_1.6 CMOS

化學制劑/pH值環境

請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品.

粘合劑

請勿使用可能導致SMD晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能.)
鹵化合物

請勿在鹵素氣體環境下使用石英耐高溫晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.

陶瓷封裝產品

在一個不同擴張系數電路板(環氧玻璃)上焊接壓電陶瓷諧振器產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.

耐焊性

加熱包裝材料至+150°C以上會破壞產品特性或損害石英晶體諧振器.如需在+150°C以上焊接晶體產品,建議使用SMD晶體.在下列回流條件下,對晶體產品甚至高精度石英晶振使用更高溫度,會破壞產品特性.建議使用下列配置情況的回流條件.安裝這些產品之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
