NEL晶振,NF7晶振,NF7-70.000-ABBA20pF晶振

頻率：8.000MHz~80.000MHz

尺寸：7.0*5.0mm

小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術，是晶體行業中石英晶片研磨技術中表面處理的最高技術，最終使晶片表面更光潔，平行度及平面度更好，大大的降低諧振電阻，使精度得到了很大的提升。改變了傳統的生產工藝，使產品在各項參數得到了很大的改良,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品。

訂購熱線：86-0755-27838351

NEL晶振,NF7晶振,NF7-70.000-ABBA20pF晶振 石英晶體諧振器是一種生活中隨處可見的電子器件，誕生于20世紀20年代初，因具有較高的品質因數及良好的頻率穩定性，被廣泛應用于航天、通信、軍事等工業領域。顧名思義，制造石英晶體諧振器的原材料就是石英，一種非常重要的壓電材料。其主要特征是其原子或分子有規律排列，反映在宏觀上是外形的對稱性，在電場的作用下，晶體內部產生應力而形變，從而產生機械振動，獲得特定的頻率。

NEL Frequency Controls是開發和制造前沿頻率控制產品的技術領導者。石英晶體,有源晶振,無源晶振,壓控晶振,溫補晶體振蕩器,恒溫控制晶體振蕩器,石英晶體諧振器和聲表面濾波器等,客戶選擇NEL為需要具有挑戰性能規格的石英晶體振蕩器的應用提供最佳解決方案，例如超低相位噪聲，超低功耗和超高頻能力。NEL的研究和產品開發工作支持下一代客戶應用程序，這些應用程序可以提高系統速度，帶寬，分辨率，準確度和功耗方面的性能界限。我們的客戶受益于我們廣泛，低成本的產品，這反映了全球競爭力的頻率控制解決方案。客戶技術人員可以依靠NEL為其應用選擇最佳頻率控制解決方案提供全面的技術支持。

憑借在美國和菲律賓的最先進的制造地點，NEL Frequency Controls的制造模式提供了在全球范圍內與其多樣化產品組合競爭所需的靈活性。更高復雜度的頻率控制解決方案在NEL的美國工廠生產，而更高產量，更低成本，更復雜的頻率控制解決方案則在NEL菲律賓工廠生產。兩個制造地點都在相同的TQM政策下運行，具有通用系統設計，流程和測試，以確保完整的產品完整性。NEL是一家通過ISO 9001-2008認證的公司，憑借其產品在高可靠性方面享有盛譽。

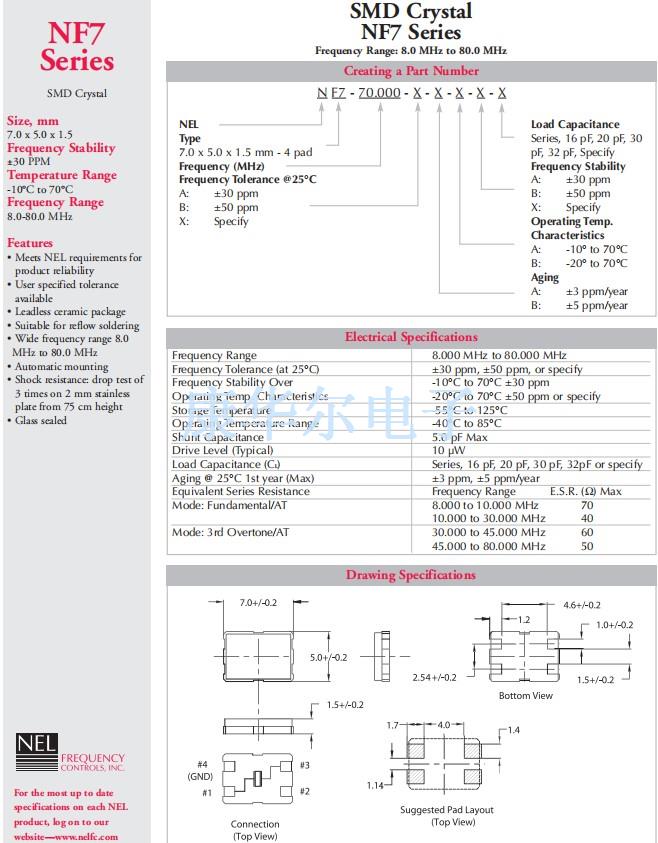

Frequency Range	8.000 MHz to 80.000 MHz
Frequency Tolerance (at 25°C)	±30 ppm, ±50 ppm, or specify
Frequency Stability Over	-10°C to 70°C ±30 ppm
Operating Temp. Characteristics	-20°C to 70°C ±50 ppm or specify
Storage Temperature	-55°C to 125°C
Operating Temperature Range	-40°C to 85°C
Shunt Capacitance	5.0 pF Max
Drive Level (Typical)	10 µW
Load Capacitance (CL)	Series, 16 pF, 20 pF, 30 pF, 32pF or specify
Aging @ 25°C 1st year (Max)	±3 ppm, ±5 ppm/year
Equivalent Series Resistance	Frequency Range E.S.R. (Ω) Max
Equivalent Series Resistance	8.000 to 10.000 MHz 70
Equivalent Series Resistance	10.000 to 30.000 MHz 40
Mode: Fundamental/AT	30.000 to 45.000 MHz 60
Mode: Fundamental/AT	45.000 to 80.000 MHz 50

NEL晶振,NF7晶振,NF7-70.000-ABBA20pF晶振

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

抗沖擊

抗沖擊是指石英晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

耐焊性：

將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

NF7-1
