NKG有源晶振,SCH3高速網絡晶振,SCH36B100.000MTS-EXT,7050mm

頻率：100MHZ

尺寸：7.0×5.0mm

NKG有源晶振,SCH3高速網絡晶振,SCH36B100.000MTS-EXT,7050mm,NKG振蕩器,石英晶體振蕩器,六腳有源振蕩器,OSC晶振,有源貼片晶振,有源晶體振蕩器,100MHZ有源晶振,7050mm微型晶振,尺寸7.0×5.0mm,頻率100MHZ,電壓3.3V,輸出LVCMOS,低抖動晶振,低相位晶振,低相噪晶振,低老化晶振,無線局域網晶振,高速網絡晶振.

訂購熱線：86-0755-27838351

NKG有源晶振,SCH3高速網絡晶振,SCH36B100.000MTS-EXT,7050mm特點:

SMD有源晶振封裝尺寸7.0 x 5.0 x 1.6mm，帶6個焊盤。

頻率范圍100至250MHz

提供超低抖動和相位噪聲版本。

高度可靠的接縫密封包裝，低老化。

NKG有源晶振,SCH3高速網絡晶振,SCH36B100.000MTS-EXT,7050mm 參數表

Parameter

Symbol

Parameter values ? limits

Feature / Model

—

Ultra Low Jitter & Phase Noise

Low Jitter & Phase Noise

Oscillator mode

—

Overtone circuit

Multiplier circuit

Nominal frequency

100.0MHz

125.0 ~ 250.0MHz

Supply voltage

VDD

2.5VDC ? 3.3VDC

3.3VDC

Supply current consumption (Note 1)

IDD

<40mA

<60mA

Overall frequency stability (Note 2)

?f/FN

±20ppm, ±25ppm, ±50ppm, ±100ppm

Operating temperature range

TOP

– 10°C ~ +70°C or –40°C ~+85°C

Aging first year

(Δf/FN)y1

±3ppm

Output waveform ? load

— ? CL

LVCMOS ? 15pF

Output voltage levels

VOH ? VOL

≥90%VDD ? ≤10%VDD

Rise and fall times

tR and tF

1ns TYP, 2ns MAX

Output symmetry (duty cycle)

40/60% or 45/55%

Phase jitter (12kHz≤Fj≤20MHz)

JRMS

0.2ps TYP (for 155.520MHz)

0.4ps TYP (for 155.520MHz)

Phase noise (Note 3)

?(?f)

–70 / – 108 / – 134 / – 142 / – 143dBc

–62 / –95 / – 120 / – 125 / – 129dBc

Standby function (E/Don pin 1)

E/D

Pin1=High or open -> Output pin3 active Pin1=Low -> Output pin3 high imped.

Power ramp up rate (VDD at 90%)

tPU

0.1 ~ 100ms (monotonic ramp up)

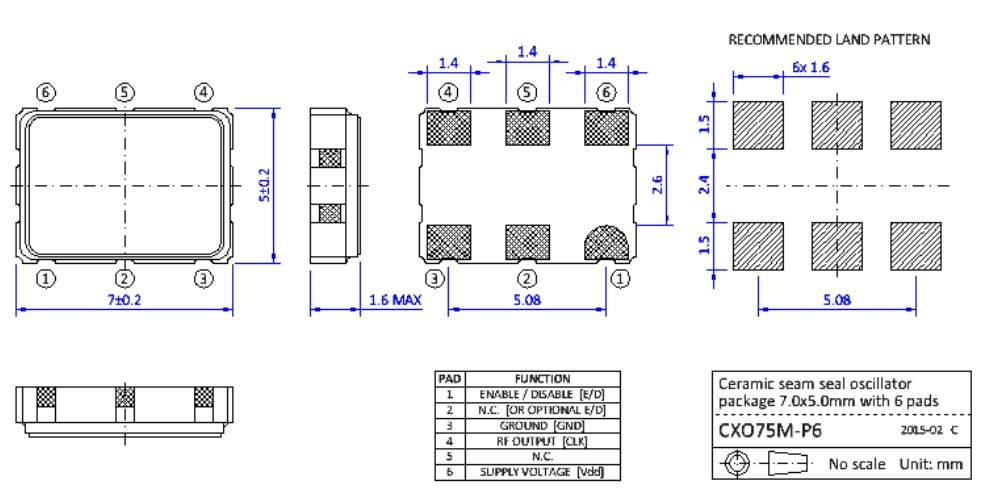

NKG有源晶振,SCH3高速網絡晶振,SCH36B100.000MTS-EXT,7050mm 尺寸圖

NKG有源晶振 SCH3高速網絡晶振 SCH36B100.000MTS-EXT 7050mm
