NKG有源晶振,7050mm,SCO36B40.000MTS-EXT,SCO3系列,40MHZ

頻率：40MHZ

尺寸：7.0×5.0mm

NKG有源晶振,7050mm,SCO36B40.000MTS-EXT,SCO3系列,40MHZ,OSC振蕩器,有源貼片晶振,7050mm微型晶振,40MHZ振蕩器,SCO3系列晶振,四腳貼片晶振,時鐘晶體振蕩器,尺寸7.0×5.0mm,頻率40MHZ,低電壓晶振,低功耗晶振,低抖動晶振,低相位晶振,低相噪晶振,汽車級晶振,微處理器晶振,無線局域網晶振,機頂盒晶振,便攜式設備晶振.

訂購熱線：86-0755-27838351

NKG有源晶振,7050mm,SCO36B40.000MTS-EXT,SCO3系列,40MHZ特點:

SMD封裝尺寸7.0 x 5.0 x 1.3mm，帶4個焊盤。

高度可靠的接縫密封包裝，低老化。

OSC晶振提供超低抖動和相位噪聲版本。

可提供符合AEC-Q200標準的汽車級。

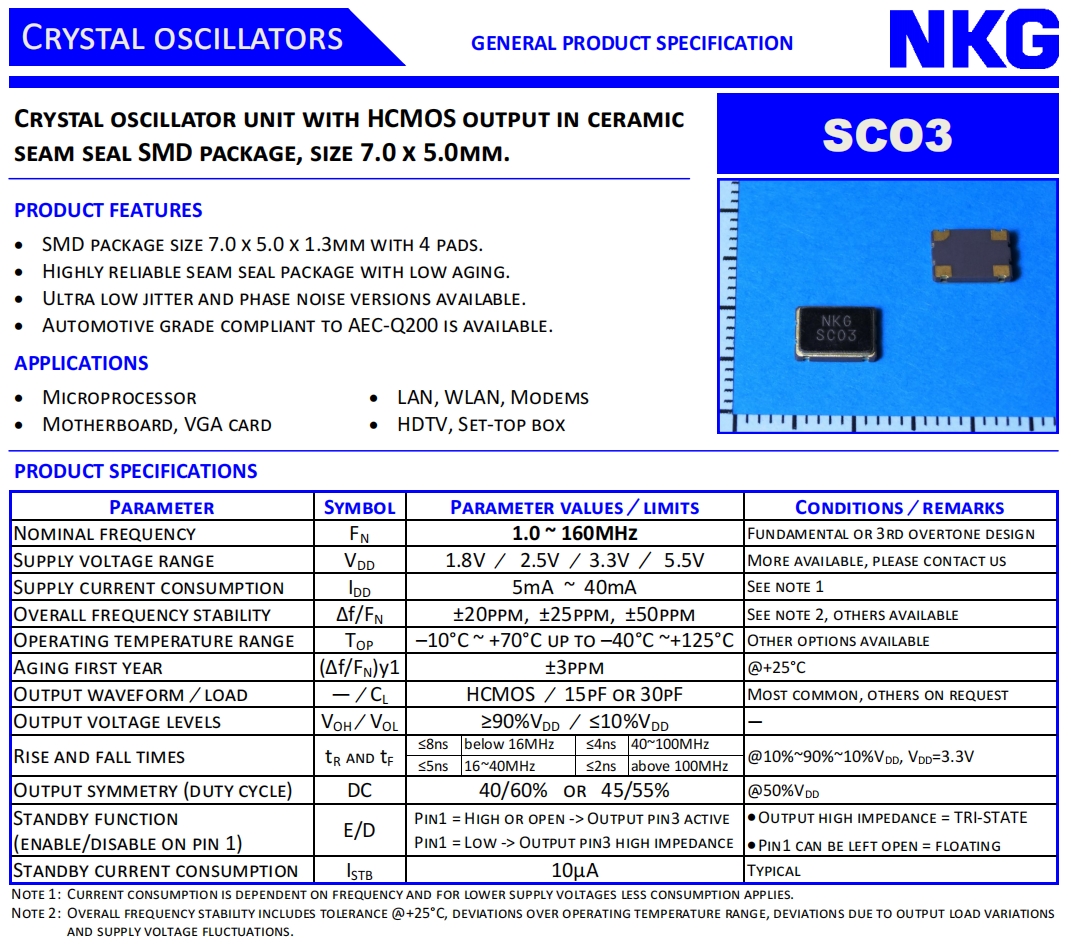

NKG有源晶振,7050mm,SCO36B40.000MTS-EXT,SCO3系列,40MHZ 參數表

Parameter

Symbol

Parameter values ? limits

Conditions ? remarks

Nominal frequency

40MHz

Fundamental or 3rd overtone design

Supply voltage range

VDD

1.8V ? 2.5V ? 3.3V ? 5.5V

More available, please contact us

Supply current consumption

IDD

5mA ~ 40mA

See note 1

Overall frequency stability

?f/FN

±20ppm, ±25ppm, ±50ppm

See note 2,others available

Operating temperature range

TOP

– 10°C ~ +70°C up to –40°C ~+125°C

Other options available

Aging first year

(Δf/FN)y1

±3ppm

@+25°C

Output waveform ? load

— ? CL

HCMOS ? 15pF or 30pF

Most common, others on request

Output voltage levels

VOH ? VOL

≥90%VDD ? ≤10%VDD

—

Rise and fall times

tR and tF

≤8ns

below 16MHz

≤4ns

40~100MHz

@10%~90%~10%VDD, VDD=3.3V

≤5ns

16~40MHz

≤2ns

above 100MHz

Output symmetry (duty cycle)

40/60% or 45/55%

@50%VDD

Standby function
(enable/disable on pin 1)

E/D

Pin1 = High or open -> Output pin3 active
Pin1 = Low -> Output pin3 high impedance

. Output high impedance = TRI-STATE
. Pin1 can be left open = floating

Standby current consumption

ISTB

10µA

Typical

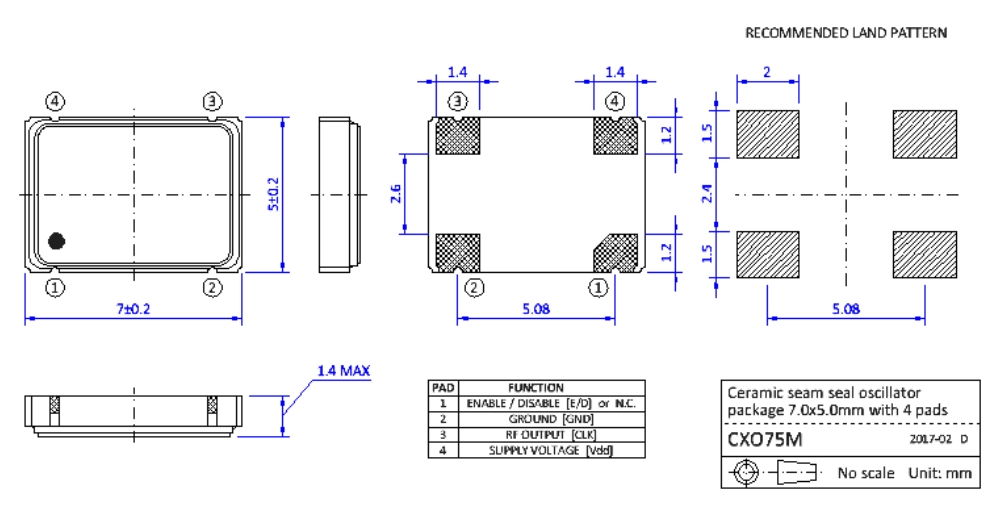

NKG有源晶振,7050mm,SCO36B40.000MTS-EXT,SCO3系列,40MHZ 尺寸圖

NKG有源晶振 7050mm SCO36B40.000MTS-EXT SCO3系列 40MHZ
