NSK晶振,VCXO石英晶體振蕩器,NAVH-6晶振

頻率：12.000MHz~35.328MHz

尺寸：5.0*3.2*1.2mm

5032mm體積的電壓控制石英晶體振蕩器有源晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

訂購熱線：86-0755-27838351

NSK晶振,VCXO石英晶體振蕩器,NAVH-6晶振.智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英環保晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.

津綻石英科技股份有限公司為專業的石英頻率控制裝置制造商.我們的主要生產產品為全系列石英晶體振蕩子（DIP＆SMD X'TAL）,晶體振蕩器（SMD OSLLATOR）和電壓晶體控制振蕩器（SMD VCXO）.津綻石英科技股份有限公司擁有超過10年以上的生產經驗,秉持著持續開發與專業技術支持,提供使用者最佳的解決方案及最佳的服務品質.NSK晶振是津綻石英科技股份有限公司于全球的銷售品牌,具有良好競爭性的價格及靈活快速的交易管理.NSK的產品被廣泛地運用在個人計算機,安全系統,通訊,無線應用,遙控單元和消費性電子產品等,并已陸續獲得國內外電腦及通訊大廠認可及使用.

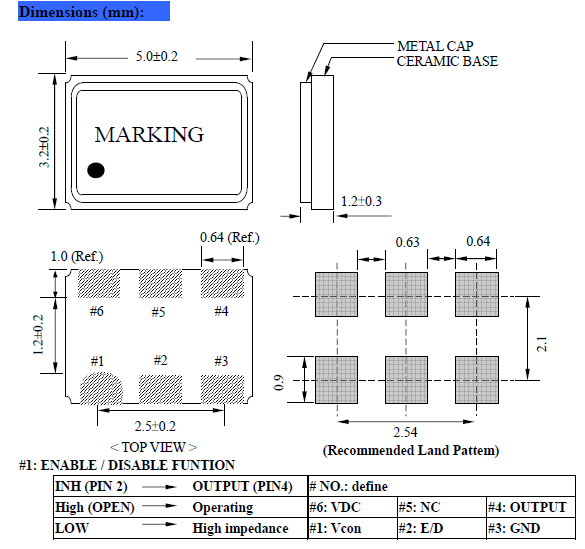

NSK晶振	NAVH-6晶振
輸出類型	CMOS
輸出負載	15pF
振蕩模式	基本/第三泛音
電源電壓	+2.5V，+3.3V
頻率范圍	12.000MHz~35.328MHz
頻率穩定度	±25ppm~±50ppm
工作溫度	-20℃~+70℃
保存溫度	-55℃~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max
相位抖動（12兆赫~20兆赫）	1個PS最大
老化率	±3 ppm /年最大

NAVH-6 5032 VCXO

有源晶振的負載電容與阻抗

負載電容與阻抗有源5032晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

機械處理

當有源晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點.

自動安裝時的沖擊:

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對高質量石英晶振特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.

如何正確的使用有源晶振

電處理:

將電源連接到有源晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.
