NSK晶振,插件晶振,NXA UM-1晶振,石英晶振

頻率：3.5MHz~160MHz

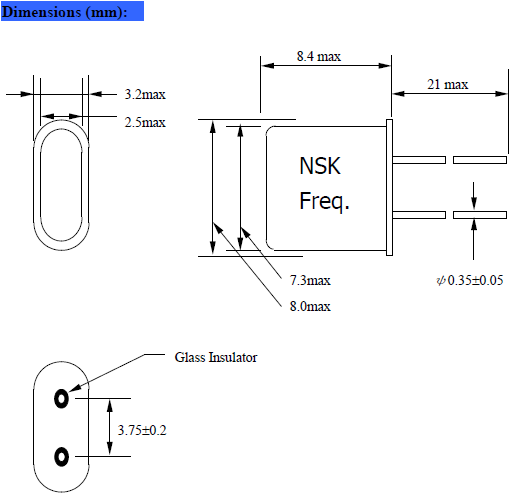

尺寸：8.0*3.2*8.4mm

引腳焊接型石英晶振元件.工廠倉庫長時間大量庫存常用頻點,高精度的頻率和晶振本身更低的等效串聯電阻,常用負載電容.49/U石英晶振,因插件型晶體成本更低和更高的批量生產能力,主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.

訂購熱線：86-0755-27838351

津綻石英科技股份有限公司為專業的臺產晶振頻率控制裝置制造商。我們的主要生產產品為全系列石英晶體振蕩子（DIP＆SMD X'TAL），晶體振蕩器（SMD OSLLATOR）和電壓晶體控制振蕩器（SMD VCXO）。津綻石英科技股份有限公司擁有超過10年以上的生產經驗，秉持著持續開發與專業技術支持，提供使用者最佳的解決方案及最佳的服務品質。NSK之環境管制物質控制規范，系依「歐盟RoHS指令標準參數」，「REACh法規」，「SONY技術標準SS-00259」以及其他客戶要求NSK之環境管制物質控制規范。

NSK是津綻石英科技股份有限公司于全球的銷售品牌，具有良好競爭性的價格及靈活快速的交易管理。NSK的石英晶體諧振器產品被廣泛地運用在個人計算機，安全系統，通訊，無線應用，遙控單元和消費性電子產品等，并已陸續獲得國內外電腦及通訊大廠認可及使用。NSK已獲得ISO 9001 / ISO 14001的品質和環保認證，產品并通過及符合Rohs規范的要求，且確實配合客戶實現無毒產品的要求，以創造及維護美好環境為己任。

NSK晶振,插件晶振,NXA UM-1晶振,石英晶振,插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/U形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.

石英晶振的切割設計：用不同角度對進口晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等。

NSK晶振規格	單位	NXA UM-1晶振頻率	石英晶振基本條件
標準頻率	f_nom	3.5MHz~160MHz	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-10°C ～ +70°C	標準溫度
激勵功率	DL	0.1~1000μW	推薦:1μW ～ 1000μW
頻率公差	f_— l	±5~50× 10-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.vanban.cn
頻率溫度特征	f_tem	±5~50× 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8~32pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

NXA UM-1 DIP 8.0-3.2

各項注意事項：產品使用每種產品時,請在規格說明插件諧振器產品目錄規定使用條件下使用。因很多種產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。NSK晶振,插件晶振,NXA UM-1晶振,石英晶振

產品49U插件晶振設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的.但是為了的品質和可靠性,必須在適當的條件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。

機械振動的影響:當兩腳插件石英晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。

大體積DIP晶振 49U進口諧振器 NXA UM-1晶振
