NSK晶振,貼片晶振,NXE晶振,臺產晶振

頻率：3.579545MHz~100MHz

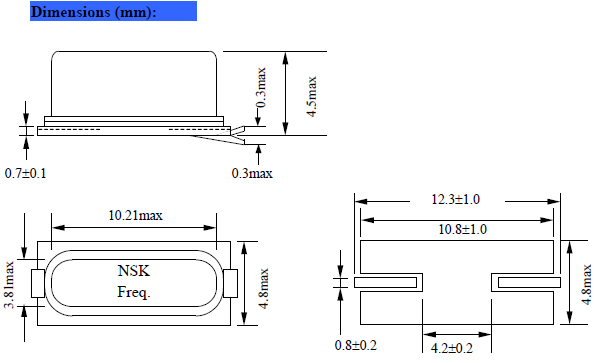

尺寸：12.3*4.8*4.5mm

普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

訂購熱線：86-0755-27838351

津綻石英科技股份有限公司為專業的石英晶振頻率控制裝置制造商。我們的主要生產產品為全系列石英晶體振蕩子（DIP＆SMD X'TAL），晶體振蕩器（SMD OSLLATOR）和電壓晶體控制振蕩器（SMD VCXO）。津綻石英科技股份有限公司擁有超過10年以上的生產經驗，秉持著持續開發與專業技術支持，提供使用者最佳的解決方案及最佳的服務品質。NSK之環境管制物質控制規范，系依「歐盟RoHS指令標準參數」，「REACh法規」，「SONY技術標準SS-00259」以及其他客戶要求NSK之環境管制物質控制規范。

NSK是津綻石英科技股份有限公司于全球的銷售品牌，具有良好競爭性的價格及靈活快速的交易管理。NSK的進口晶振產品被廣泛地運用在個人計算機，安全系統，通訊，無線應用，遙控單元和消費性電子產品等，并已陸續獲得國內外電腦及通訊大廠認可及使用。NSK已獲得ISO 9001 / ISO 14001的品質和環保認證，產品并通過及符合Rohs規范的要求，且確實配合客戶實現無毒產品的要求，以創造及維護美好環境為己任。

NSK晶振,貼片晶振,NXE晶振,臺產晶振,普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

石英晶振產品電極的設計：石英貼片晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。

NSK晶振規格	單位	NXE晶振頻率	石英晶振基本條件
標準頻率	f_nom	3.579545MHz~100MHz	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-10°C ～ +70°C	標準溫度
激勵功率	DL	0.1~100μW	推薦:1μW ～ 1000μW
頻率公差	f_— l	±10~50× 10-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.vanban.cn
頻率溫度特征	f_tem	±10~50× 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8~32pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

NXE 12.3-4.8

所有產品的共同點1：抗沖擊:抗沖擊是指貼片石英晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。因為無論何種石英晶振,其內部晶片都是制作而成的,高空跌落摔打都會給晶振照成不良影響。 2：輻射:將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。 3：化學制劑 / pH值環境:請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。 NSK晶振,貼片晶振,NXE晶振,臺產晶振

4：粘合劑:請勿使用可能導致引腳型插件晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。） 5：鹵化合物:請勿在鹵素氣體環境下使用。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。6：靜電:過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。

使用產品時,請在規格說明假貼片49S晶振產品目錄規定使用條件下使用。因很多種產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。

SMD封裝諧振器進口49S石英晶振 NXE晶振
