Oscilent晶振,433-22.5792M-3F-TTS-TR晶振,有源貼片晶振

頻率：1.544MHZ~133.333MHZ

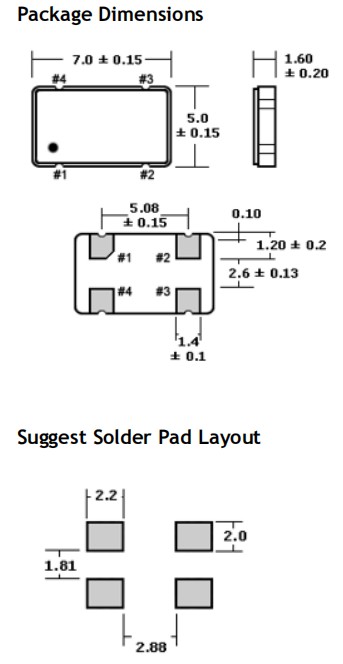

尺寸：7.0*5.0mm

小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術，是晶體行業中石英晶片研磨技術中表面處理的最高技術，最終使晶片表面更光潔，平行度及平面度更好，大大的降低諧振電阻，使精度得到了很大的提升。改變了傳統的生產工藝，使產品在各項參數得到了很大的改良,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品

訂購熱線：86-0755-27838351

Oscilent晶振,433-22.5792M-3F-TTS-TR晶振,有源貼片晶振

貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型，薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

Oscilent晶振是一家頻率控制設備制造商，致力于以最高水平的客戶服務為客戶提供低成本，高質量的產品。我們認識到，盈利能力與我們以具有競爭力的價格為首要產品服務客戶的能力直接相關。我們致力于豐富我們的客戶和員工，并保持促進個人和職業發展的工作環境。

Oscilent是頻率控制產品的廣泛生產線制造商，提供SAW濾波器，石英晶體，石英晶體振蕩器，晶體濾波器和陶瓷諧振器的設計和生產專業知識。我們的產品系列包括石英晶體諧振器，溫補晶振（TCXO）和壓控晶振（VCXO）振蕩器的廣泛定制和標準功能，以及每個焦點產品類別的完整設計和開發功能。Oscilent為世界所有主要開發和制造區域的OEM，設計和合同制造客戶提供服務。

Oscilent已經完成了其最先進的RF濾波器和標準SAW濾波器制造生產設施的擴展。此次擴張使生產能力提高了26％以上，鞏固了Oscilent作為全球第四大SAW過濾器生產制造商的地位。投資擴展到生產的各個方面，包括射頻濾波器和其他SAW濾波器工程能力。容量的增加以及其他開發工程師的招聘將進一步增強 Oscilent對標準和定制RF濾波器和IF濾波器產品的快速周轉樣品的能力。額外的研發能力將降低定制產品的開發成本，并允許我們的客戶群更快地完成技術支持咨詢。Oscilent是頻率控制產品的世界級制造商，包括創新和技術先進的移動通信設備，包括雙工器，RF濾波器和IF SAW濾波器產品。這種專業知識擴展到多媒體（DAB / DMB，CATV，DTV），無線電通信（WLAN，WLL，ISM頻段，GPS）以及衛星和彈藥通信。Oscilent是全球頻率控制設備制造商，在SAW濾波器，石英晶體振蕩器，陶瓷諧振器和石英晶體產品類別中提供廣泛的優質產品。

1990年：生產于中國深圳的石英晶體和晶體濾波器

1993年：生產于韓國Oscillator / TCXO溫補晶振 / VCXO壓控晶振

1996年：工廠獲得ISO-9000認證

1998年：中國工廠被評為全球最大的晶體濾波器制造商之一

1999年：Oscilent美國營銷/銷售辦事處在Irvine CA成立

2000年：增加SAW濾波器制造能力,SAW過濾器研發中心成立

2001年：獲得SAW濾波器制造高科技產品獎,Oscilent成立為California S Corporation

2002年：Oscilent成立美國工程支持小組,全系列PECL產品類別在美國推出,SAW過濾器生產的ISO9001認證

2003年：SAW過濾器生產的ISO14001認證

2007年：TS16949 SAW過濾器生產認證

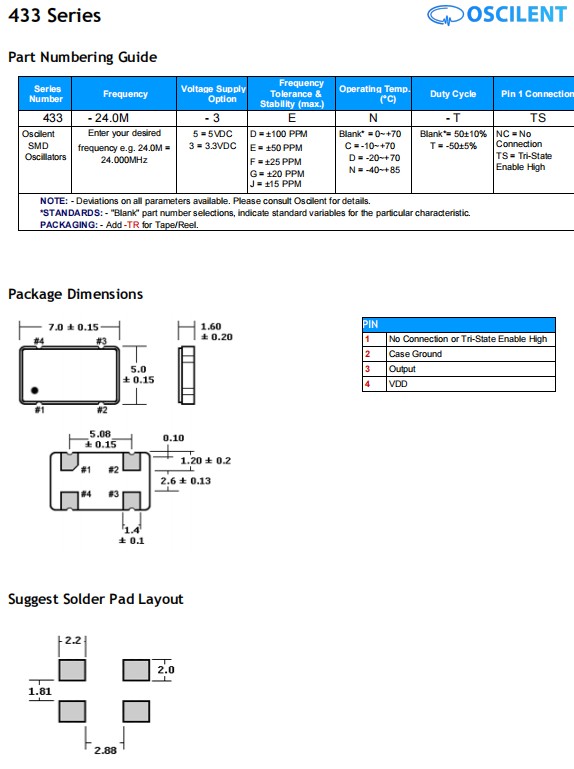

Parameter	Conditions	Characteristics		Units
Output Logic	-	HCMOS / TTL Output		-
Input Voltage (VDD)	-	3.3±10%	5.0±10%	VDC
Frequency Range (fO)	-	1.544~133.333		MHz
Operating Temperature (TOPR)	-	0 ~ +70 (Std.) / -40 ~ 85 (Option)		°C
Storage Temperature (TSTG)	TSTG	-55 ~ +125		°C
Frequency Stability	a + b + c + d	±25, ±50, ±100 max.		PPM
	(a) Frequency Tolerance	Inclusive of Overall Stability		-
	(b) Temperature Stability	Inclusive of Overall Stability (Operating Temperature)		-
	(c) Input Voltage Stability	Inclusive of Overall Stability (VDD ±10%)		-
	(d) Load Stability	Inclusive of Overall Stability (RL ±5%)		-
Input Current (IDD)	-	12 ~ 60 max.	25 ~ 100 max.	mA
Aging	@ 25°C	±5 max.		PPM/Y
Rise Time (TR) / Fall Time (TF)	-	8 max. (0.4V to 2.4V w/ TTL, 20% ~ 80% / HCMOS)		nS
PIN 1 Tri-State	-	Option		-
Output Voltage High "1" VOH	TTL Load	2.4 min		VDC
	HCMOS Load	2.7 min.	VDD-0.5 min.
Output Voltage Low "0" VOL	TTL Load	0.4 max.		VDC
	HCMOS Load	0.5 max.
Duty Cycle	-	50 ±10 (Std.) / 50 ±5 (Option)		%
Start-Up Time (TS)	1~ 35 MHz	4 max.		mS
	35 ~ 125.000 MHz	10 max.
Jitter	(Bandwidth 12Khz ~ 20Mhz)	±1		ps RMS

Oscilent晶振,433-22.5792M-3F-TTS-TR晶振,有源貼片晶振

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

耐焊性：

將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源SMD晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
