Skyworks壓控晶振,Si569差分晶振,569AAAA000118ACG搜索加速應用晶振

頻率：156.25MHz

尺寸：7.0x5.0mm

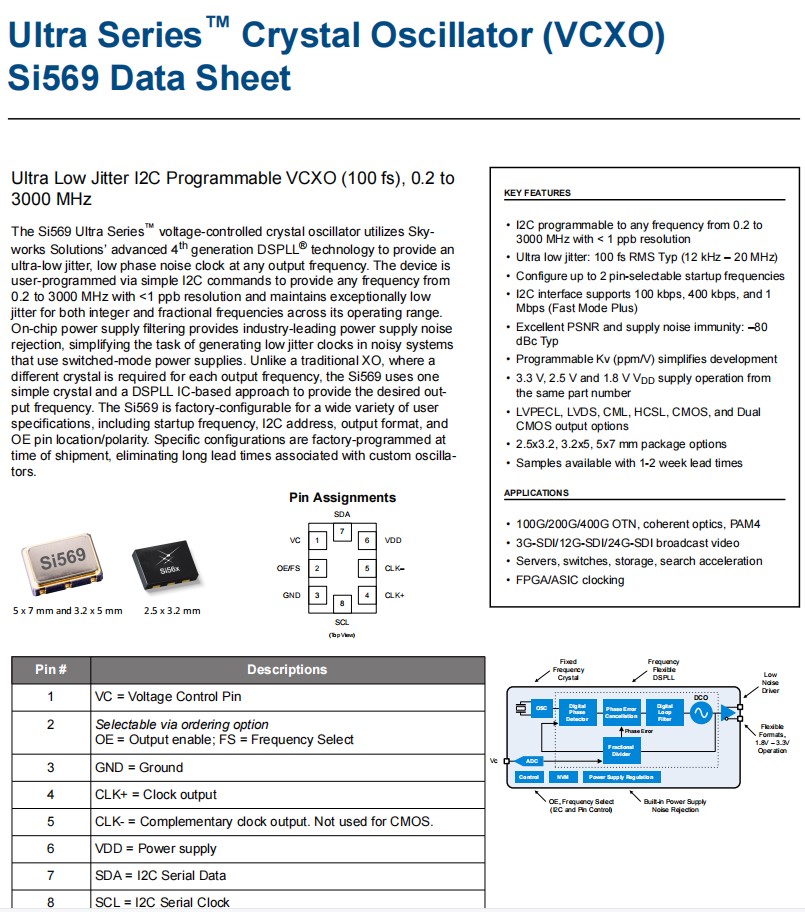

Skyworks壓控晶振,Si569差分晶振,569AAAA000118ACG搜索加速應用晶振，進口晶振，Skyworks思佳訊晶振，型號：Si569，編碼為：569AAAA000118ACG，頻率為：156.25MHz，小體積晶振尺寸：7.0x5.0mm封裝，六腳貼片晶振，LVPECL輸出差分晶振，VCXO壓控晶振，石英晶振，有源晶振，石英晶體振蕩器。超低抖動任意頻率VCXO（100 fs），Si569超系列™壓控晶體振蕩器利用天空解決方案先進的第四代DSPLL®技術，在任何輸出頻率提供超低抖動、低相位噪聲時鐘。該設備通過簡單的I2C命令進行用戶編程，提供從0.2到3000 MHz的任何頻率和<1 ppb分辨率，并在其工作范圍內對整數和分?jǐn)?shù)頻率保持異常低的抖動。片上電源濾波提供了行業領先的電源噪聲抑制，簡化了在使用切換模式電源的有噪聲系統中產生低抖動時鐘的任務。與傳統的XO不同，每個輸出頻率都需要不同的晶體，Si569使用一個簡單的晶體和一種基于DSPLL ic的方法來提供所需的輸出頻率。Si569石英晶體振蕩器可在工廠上配置各種用戶規格，包括啟動頻率、I2C地址、輸出格式和OE引腳位置/極性。特定的配置在裝運時工廠編程，消除了與定制振蕩器相關的長時間。

訂購熱線：86-0755-27838351

應用于：100G/200G/400G OTN，相干光學，PAM4，3G-SDI/12G-SDI/24G-SDI廣播視頻，服務器，交換機，存儲，搜索加速，F(xiàn)PGA/ASIC時鐘，物聯網，光纖通訊等應用。

Skyworks壓控晶振,Si569差分晶振,569AAAA000118ACG搜索加速應用晶振 參數表

Parameter	Symbol	Test Condition/Comment	Min	Typ	Max	Unit
Temperature Range	TA		–40		85	ºC
Frequency Range	FCLK	LVPECL, LVDS, CML	156.25			MHz
		HCSL	0.2	—	400	MHz
		CMOS, Dual CMOS	0.2		250	MHz
Supply Voltage	V DD	3.3 V	3.135	3.3	3.465	V
		2.5 V	2.375	2.5	2.625	V
		1.8 V	1.71	1.8	1.89	V
Supply Current	IDD	LVPECL (output enabled)		120	170	mA
		LVDS/CML (output enabled)	—	100	140	mA
		HCSL (output enabled)		95	140	mA
		HCSL-Fast (output enabled)	—	103	152	mA
		CMOS (output enabled)		95	145	mA
		Dual CMOS (output enabled)	—	105	155	mA
		Tristate Hi-Z (output disabled)		83		mA
Temperature Stability1		-40 to 85 °C	–20	—	20	ppm
Rise/Fall Time (20% to 80% VPP)	TR/T F	LVPECL/LVDS/CML	—	—	350	ps
		CMOS / Dual CMOS (CL = 5 pF)		0.5	1.5	ns
		HCSL, FCLK>50 MHz	—	—	450	ps
		HCSL-Fast, FCLK>50 MHz	—	—	275	ps
Duty Cycle	DC	All formats	45		55	%
Output Enable (OE) Frequency Select (FS)2	VIH		0.7 × V DD	—	—	V
	VIL		—	—	0.3 × V DD	V
	TD	Output Disable Time, FCLK>10 MHz	—	—	3	µs
	TE	Output Enable Time, FCLK>10 MHz			20	µs
	T FS	Settling Time after FS Change			10	ms
Powerup Time	tOSC	Time from 0.9 × V DD until output fre- quency (FCLK) within spec	—	—	10	ms
Powerup VDD Ramp Rate	V RAMP	Fastest VDDramp rate allowed on startup	—	—	100	V/ms
LVPECL Output Option3	VOC	Mid-level	V DD – 1.42		V DD – 1.25	V
	VO	Swing (diff, FCLK < 1.5 GHz)	1.1	—	1.9	VPP
		Swing (diff, F CLK> 1.5 GHz)6	0.55	—	1.7	VPP

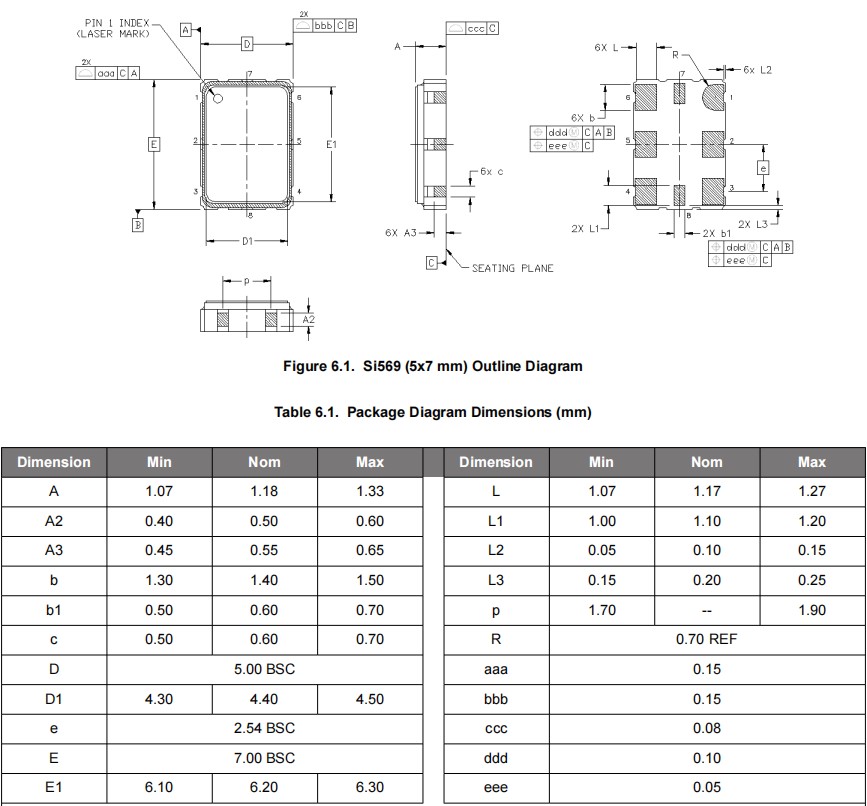

Skyworks壓控晶振,Si569差分晶振,569AAAA000118ACG搜索加速應用晶振 尺寸圖

Skyworks壓控晶振,Si569差分晶振,569AAAA000118ACG搜索加速應用晶振

產品特點：

I2C可編程至0.2至3000 MHz的任何頻率，分辨率<1 ppb
超低抖動：100 fs RMS Typ（12 kHz–20 MHz）
最多配置2針可選啟動頻率
I2C接口支持100 kbps、400 kbps和1 Mbps（Fast Mode Plus）
出色的PSNR和電源抗擾度：–80dBc Typ
可編程Kv（ppm/V）簡化了開發
相同零件號的3.3 V、2.5 V和1.8 V VDD電源操作
LVPECL、LVDS、CML、HCSL、CMOS和雙CMOS輸出選項
2.5x3.2、3.2x5、5x7 mm封裝選項壓控晶振
樣品可用，交付周期為1-2周

編碼	晶振廠家	系列	頻率	輸出	電壓
569DABA001908BBG	Skyworks晶振	Si569	1.28127409 GHz	CML	1.8V, 2.5V, 3.3V
569BAAA001478ABGR	Skyworks晶振	Si569	100 MHz	LVDS	1.8V, 2.5V, 3.3V
569AAAA000126BBG	Skyworks晶振	Si569	200 MHz	LVPECL	2.5V, 3.3V
569DCBA001908BBG	Skyworks晶振	Si569	1.28127409 GHz	CML	1.8V, 2.5V, 3.3V
569AAAA000112ABG	Skyworks晶振	Si569	10 MHz	LVPECL	2.5V, 3.3V
569AAAA002024ABG	Skyworks晶振	Si569	1 MHz	LVPECL	2.5V, 3.3V
569AAAA000122BBG	Skyworks晶振	Si569	1 GHz	LVPECL	2.5V, 3.3V
569DABB001679ACG	Skyworks晶振	Si569	873.515 MHz	CML	1.8V ~ 3.3V
569AAAA002024ACG	Skyworks晶振	Si569	1 MHz	LVPECL	2.5V ~ 3.3V
569ADAA002066ACG	Skyworks晶振	Si569	1.98773286 GHz	LVPECL	2.5V ~ 3.3V
569BAAC002035ACG	Skyworks晶振	Si569	299.808 MHz	LVDS	1.8V ~ 3.3V
569DABB001677ACG	Skyworks晶振	Si569	873.515 MHz	CML	1.8V ~ 3.3V
569BAAD000368ACG	Skyworks晶振	Si569	122.88 MHz	LVDS	1.8V ~ 3.3V
569AAAA000118ACG	Skyworks晶振	Si569	156.25 MHz	LVPECL	2.5V ~ 3.3V
569GAAD000112ACG	Skyworks晶振	Si569	10 MHz	CMOS	1.8V ~ 3.3V
569AFBC000547ACG	Skyworks晶振	Si569	698.812335 MHz	LVPECL	2.5V ~ 3.3V
569AAAA000368ACG	Skyworks晶振	Si569	122.88 MHz	LVPECL	2.5V ~ 3.3V
569BABB001677ACG	Skyworks晶振	Si569	873.515 MHz	LVDS	1.8V ~ 3.3V
569BAAA001968ACG	Skyworks晶振	Si569	1.2 GHz	LVDS	1.8V ~ 3.3V
569BAAA001478ACG	Skyworks晶振	Si569	100 MHz	LVDS	1.8V ~ 3.3V
569AAAA002020ACG	Skyworks晶振	Si569	108.0791 MHz	LVPECL	2.5V ~ 3.3V
569AAAA002062ACG	Skyworks晶振	Si569	108.791 MHz	LVPECL	2.5V ~ 3.3V
569EAAC002034BCGR	Skyworks晶振	Si569	111 MHz	HCSL	1.8V ~ 3.3V
569BAAA001478BCG	Skyworks晶振	Si569	100 MHz	LVDS	1.8V ~ 3.3V
569BAAA000118BCGR	石英晶振	Si569	156.25 MHz	LVDS	1.8V ~ 3.3V
569BAAA001478BCGR	Skyworks晶振	Si569	100 MHz	LVDS	1.8V ~ 3.3V
569DABB001679ACGR	Skyworks晶振	Si569	873.515 MHz	CML	1.8V ~ 3.3V
569EAAC002034BCG	Skyworks晶振	Si569	111 MHz	HCSL	1.8V ~ 3.3V
569DABB001677ACGR	Skyworks晶振	Si569	873.515 MHz	CML	1.8V ~ 3.3V
569BCBA001908BCG	Skyworks晶振	Si569	1.28127409 GHz	LVDS	1.8V ~ 3.3V
569AAAA000122BCGR	Skyworks晶振	Si569	1 GHz	LVPECL	2.5V ~ 3.3V
569AAAA002062ACGR	Skyworks晶振	Si569	108.791 MHz	LVPECL	2.5V ~ 3.3V
569AAAA000118BCGR	Skyworks晶振	Si569	156.25 MHz	LVPECL	2.5V ~ 3.3V
569BCBA001908BCGR	Skyworks晶振	Si569	1.28127409 GHz	LVDS	1.8V ~ 3.3V
569GAAD000112ACGR	Skyworks晶振	Si569	10 MHz	CMOS	1.8V ~ 3.3V
569BCAA001908BCG	Skyworks晶振	Si569	1.28127409 GHz	LVDS	1.8V ~ 3.3V
569AAAA002024ACGR	Skyworks晶振	Si569	1 MHz	LVPECL	2.5V ~ 3.3V
569BABB001677ACGR	Skyworks晶振	Si569	873.515 MHz	LVDS	1.8V ~ 3.3V
569AAAA002020ACGR	Skyworks晶振	Si569	108.0791 MHz	LVPECL	2.5V ~ 3.3V
569BCAA001908BCGR	Skyworks晶振	Si569	1.28127409 GHz	LVDS	1.8V ~ 3.3V
569BAAA002113BCG	Skyworks晶振	Si569	10 MHz	LVDS	1.8V ~ 3.3V
569AAAA000126BCGR	Skyworks晶振	Si569	200 MHz	LVPECL	2.5V ~ 3.3V
569BAAA000118BCG	Skyworks晶振	Si569	156.25 MHz	LVDS	1.8V ~ 3.3V
569BAAC002035ACGR	Skyworks晶振	Si569	299.808 MHz	LVDS	1.8V ~ 3.3V
569BAAA002113BCGR	Skyworks晶振	Si569	10 MHz	LVDS	1.8V ~ 3.3V
569AAAA000122BCG	Skyworks晶振	Si569	1 GHz	LVPECL	2.5V ~ 3.3V
569AAAA000126BCG	Skyworks晶振	Si569	200 MHz	LVPECL	2.5V ~ 3.3V
569AFBC000547ACGR	Skyworks晶振	Si569	698.812335 MHz	LVPECL	2.5V ~ 3.3V
569BAAC000118BCG	Skyworks晶振	Si569	156.25 MHz	LVDS	1.8V ~ 3.3V
569ADAA002066ACGR	Skyworks晶振	Si569	1.98773286 GHz	LVPECL	2.5V ~ 3.3V
569AAAA000368ACGR	Skyworks晶振	Si569	122.88 MHz	LVPECL	2.5V ~ 3.3V
569BAAA001478ACGR	Skyworks晶振	Si569	100 MHz	LVDS	1.8V ~ 3.3V
