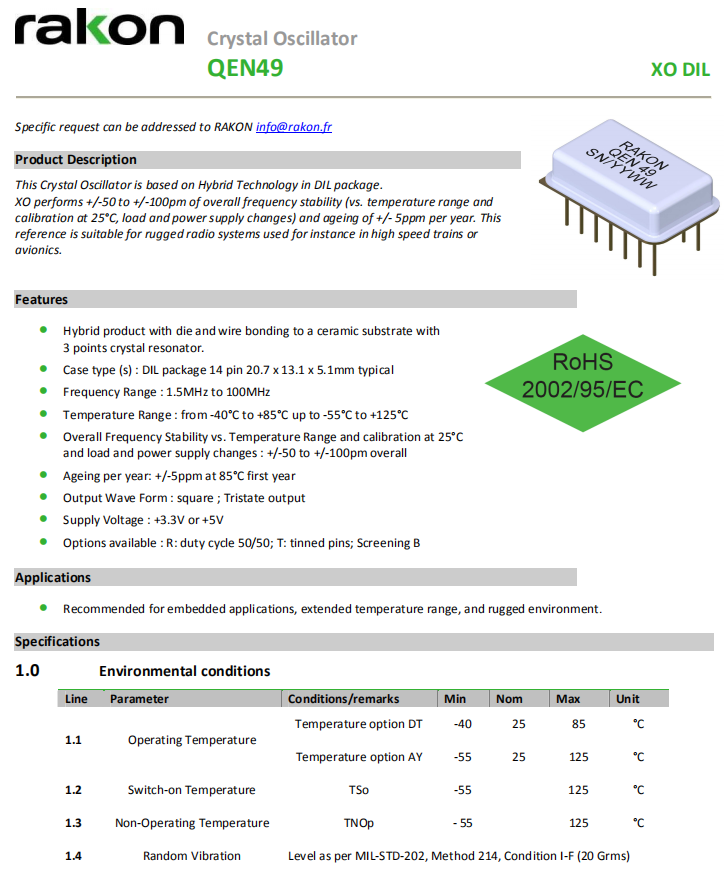

瑞康晶振,高質量石英晶振,QEN49振蕩器

頻率：1.500MHz~100.000MHz

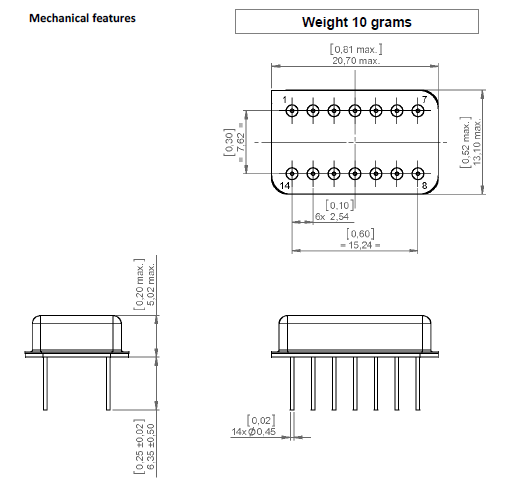

尺寸：20.7*13.1*5.1mm

插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：86-0755-27838351

瑞康晶振,高質量石英晶振,QEN49振蕩器.有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

瑞康成立于1967年,多年來一直是先進的晶體振蕩器技術的先鋒.自2006年起,Rakon晶振已經轉型成為全球最大的頻率控制解決方案提供商之一,提供多元化的產品組合,包括電信,定位和空間與國防市場的技術先進產品.瑞康擁有六個制造工廠,包括三個合資工廠和八個研發中心.客戶支持中心位于全球11個辦事處.總部設在新西蘭奧克蘭.

石英晶振的切割設計:用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英耐高溫晶振目前主要使用的有AT切、BT切.其它切型還有CT、DT、GT、NT等.

瑞康晶振	QEN49晶振
輸出類型	Square/Tristate output
輸出負載	13pF、15pF、18pF
振蕩模式	基本/第三泛音
電源電壓	+3.3V、+5.0V
頻率范圍	1.500MHz~100.000MHz
頻率穩定度	±50ppm~±100ppm
工作溫度	-40℃~+85℃ -55℃~+125℃
保存溫度	-55℃~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max
相位抖動（12兆赫~20兆赫）	1個PS最大
老化率	±3 ppm /年最大

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將輸出負載安裝在盡可能靠近環保晶振的地方(在20mm范圍之間).

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

激勵功率

在晶體單元上施加過多驅動力,會導致石英低功耗晶振特性受到損害或破壞.電路設計必須能夠維持適當?shù)募?lì)功率(請參閱“激勵功率”章節內容).

負極電阻

除非振蕩回路中分配足夠多的負極電阻,否則有源晶振或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容)

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).

晶體振蕩器和實時時鐘模塊

所有石英晶體壓控控制振蕩器和實時時鐘模塊都以IC形式提供.
