QuartzCom晶振,高質量石英晶振,SMX-1CL晶振

頻率：3.200MHz~70.000MHz

尺寸：11.8*5.5*2.0mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,WirelessLAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：86-0755-27838351

QuartzCom晶振,高質量石英晶振,SMX-1CL晶振.貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

產品組合:壓電組件,例如晶體單元,石英振蕩器（XO,VCXO,TCXO,VC-TCXO,OCXO）,聲表面濾波器（石英,SAW和陶瓷）,傳感器和壓控振蕩器（VCO）；提供SMD和帶引線的封裝,尺寸從最小的1.6 x 2.0 mm晶體單元到50 x 50 mm的DOCXO,提供的頻率范圍為32.768 kHz至5 GHz.

石英晶振高精度晶片的拋光技術:貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

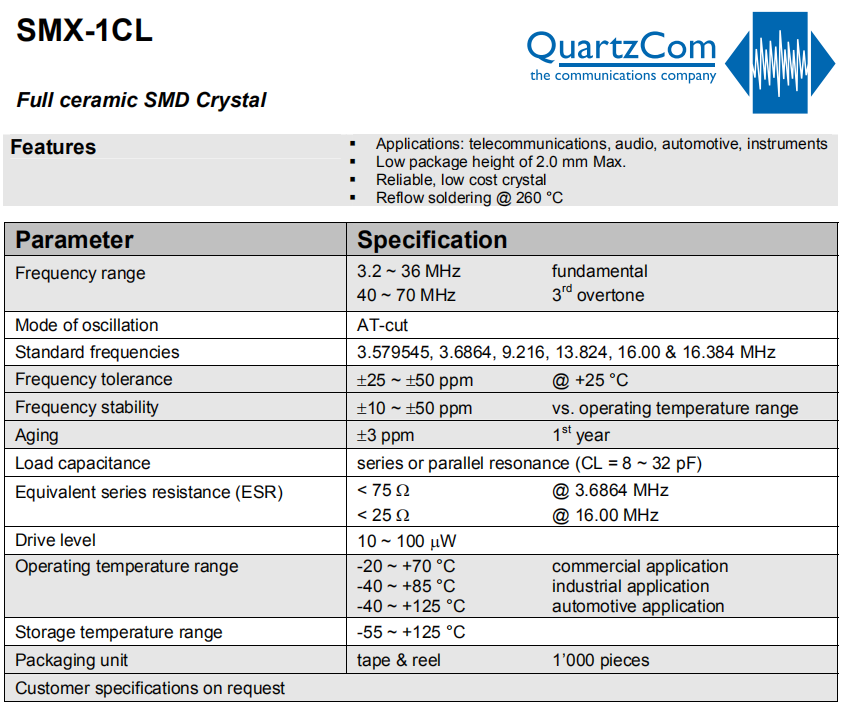

QuartzCom晶振	單位	SMX-1CL晶振	石英晶振基本條件
標準頻率	f_nom	3.200MHz~70.000MHz	標準頻率
儲存溫度	T_stg	-55℃~+125℃	裸存
工作溫度	T_use	-20℃~+70℃ -40℃~+85℃ -40℃~+125℃	標準溫度
激勵功率	DL	1.0μW Max.	推薦:10μW
頻率公差	f_— l	±25ppm~±50ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.vanban.cn/
頻率溫度特征	f_tem	30 × 10-6，±50 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	8~32pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

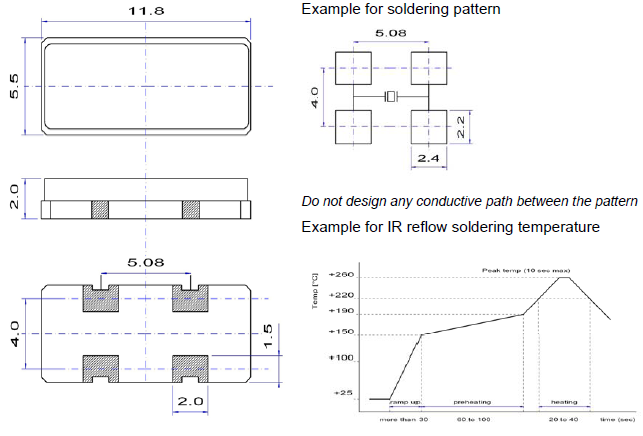

SMX-1CL 11.8_5.5mm

使用環境（溫度和濕度）

請?jiān)谝?guī)定的溫度范圍內使用石英環保晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.

關于沖洗清潔音叉型晶振由于采用小型、薄型的晶振芯片,以及相對而言頻率與超音波清潔器相近,所以會由于共振而容易受到破壞,因此請不要用超音波清潔器來沖洗晶振. 關于機械性沖擊(1) 從設計角度而言,即使石英晶振從高度75cm處落到硬質木板上三次,按照設計不會發生什么問題,但因落下時的不同條件而異,有可能導致石英芯片的破損.在使之落下或?qū)λ┘記_擊之時,在使用之前,建議確認一下振蕩檢查等的條件.(2) SMD石英晶振與電阻以及電容器的芯片產品不同,由于在內部對石英無源晶振晶片進行了密封保護,因此關于在自動安裝時由于沖擊而導致的影響,請?jiān)谑褂弥?懇請貴公司另外進行確認工作.(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上,不得已要安裝到同一塊基板上時,請確保晶振能正常工作.

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些耐高溫晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

自動安裝時的沖擊:

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等.

SMX-1CL
