QuartzCom晶振,石英貼片晶振,SMX-2S晶振

頻率：8.000MHz~240.000MHz

尺寸：6.0*3.5*1.0mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,WirelessLAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：86-0755-27838351

QuartzCom晶振,石英貼片晶振,SMX-2S晶振.普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

石英晶振的切割設計:用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英環保晶振目前主要使用的有AT切、BT切.其它切型還有CT、DT、GT、NT等.

1998創立美國QuartzCom,1999年將供應商和分包商網絡擴展到18個晶振廠家,2000創立QuartzCom Asia（日本）.產品組合:壓電組件,例如晶體單元,石英振蕩器（XO,VCXO,TCXO,VC-TCXO,OCXO）,濾波器（石英,SAW和陶瓷）,傳感器和壓控振蕩器（VCO）；提供SMD和帶引線的封裝,尺寸從最小的1.6 x 2.0 mm晶體單元到50 x 50 mm的DOCXO,提供的頻率范圍為32.768 kHz至5 GHz

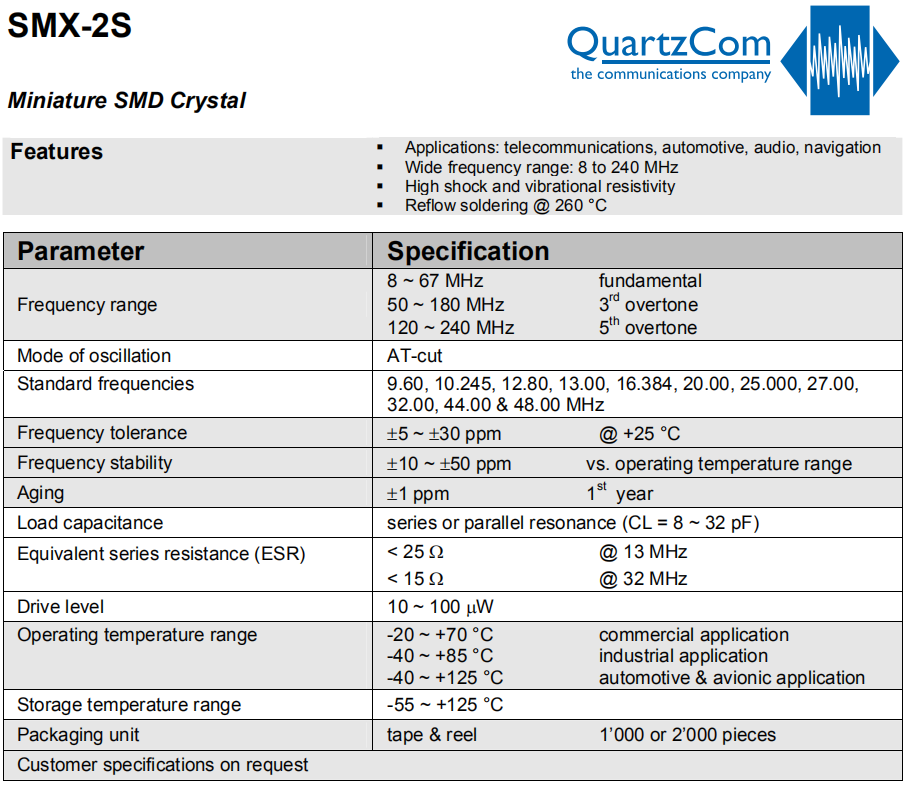

QuartzCom晶振	單位	SMX-2S晶振	石英晶振基本條件
標準頻率	f_nom	8.000MHz~240.000MHz	標準頻率
儲存溫度	T_stg	-55℃~+125℃	裸存
工作溫度	T_use	-20℃~+70℃ -40℃~+85℃ -40℃~+125℃	標準溫度
激勵功率	DL	1.0μW Max.	推薦:10μW
頻率公差	f_— l	±5ppm~±30ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.vanban.cn/
頻率溫度特征	f_tem	30 × 10-6，±50 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	8~32pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

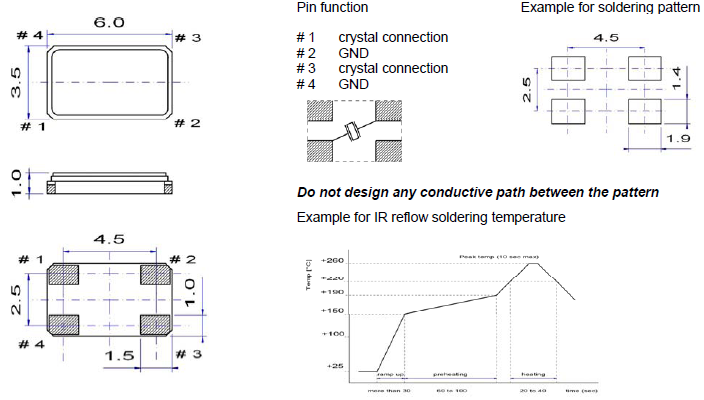

SMX-2S 6035

晶體振蕩器和實時時鐘模塊

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方(在20mm范圍之間).

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的6035晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

負極電阻

除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容).

激勵功率

在晶體單元上施加過多驅動力,會導致高精密石英晶振特性受到損害或破壞.電路設計必須能夠維持適當?shù)募?lì)功率(請參閱“激勵功率”章節內容).

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
